| نام تجاری: | IWAVE |
| شماره مدل: | FDM-615PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

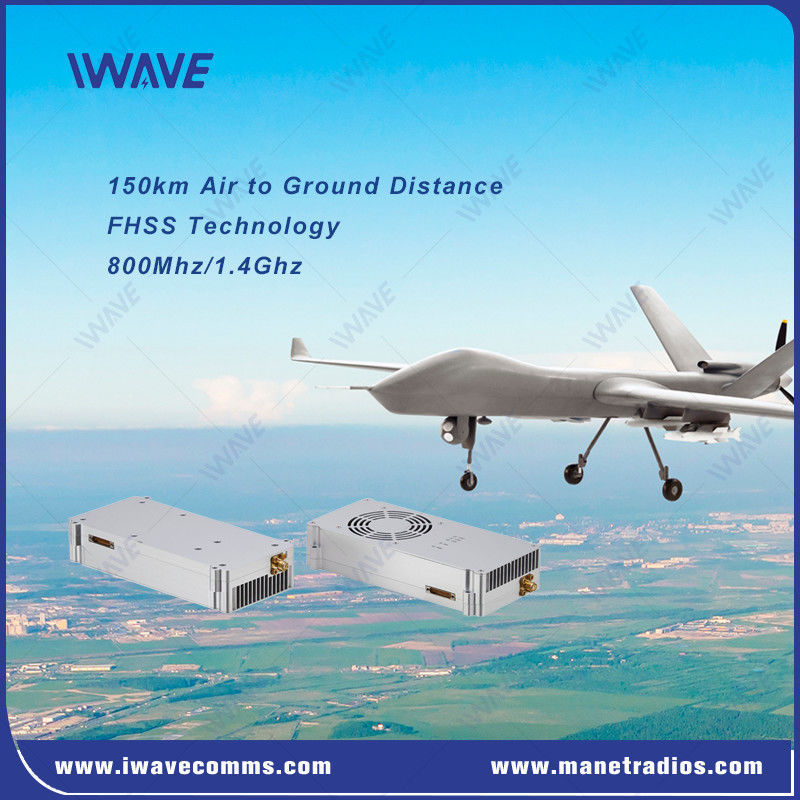

فرستنده ویدئوی اچ دی بی سیم 150 کیلومتری برای هواپیماهای بدون سرنشین
توضیحات
درFDM-615PTMیک واحد انتقال بی سیم پیشرفته است که برای ارتباط پایین ویدیو و داده های بلند مدت طراحی شده است، با تمرکز ویژه بر وسایل نقلیه هوایی بدون سرنشین (UAV) ، از جمله هواپیماهای بدون سرنشین و هلیکوپترهای بال ثابت.این راه حل برای برنامه هایی مثل ارتباطات اضطراری ایده آل است، نظارت بر خطوط برق، عملیات دریایی، و اولین پاسخ دهندگان.
انتخاب فرکانس جدید پویا، کنترل قدرت اتوماتیک، توانایی NLOS قوی، پرش فرکانس و فرکانس فوق العاده گسترده L-band Range 1420-1530Mhz فرکانس تداخل قوی و ایمنی ضد تعطیلی را ارائه می دهد!
وزن 280 گرم و اندازه کوچک FDM-615P TM را به یک کاندیدای ایده آل برای ارتباطات ویدئویی بی سیم با کیفیت بالا در سیستم عامل های بدون سرنشین میکرو تبدیل می کند.
ویژگی های کلیدی
|
|
فرکانس هاپینگ اسپکترم پخش (FHSS):
درFDM-615PTMاستفادهFHSSبرای انتقال داده های قابل اعتماد در مسافت های طولانی، ایمنی عالی از سر و صدا و تداخل را ارائه می دهد. این عملکرد قوی را حتی در محیط های چالش برانگیز تضمین می کند.
قابلیت های فاصله دور و NLOS:
اين واحد ارتباطات مستقيمي را درتا 150 کیلومتر(خط دید روشن) باآنتن فیبر شیشه ای 2dBi، که باعث می شود آن را ایده آل برای UAV های با عملکرد بالا، از جملهVTOLوهواپیماهای بدون سرنشین با بال ثابت.
نرخ داده بالا برای انتقال ویدیو HD:
در فاصله150 کیلومتر،FDM-615PTMارائه می دهد8 تا 12 مگابایت در ثانیهسرعت انتقال داده، که امکانفول اچ دی 1080P60این برای برنامه های ویدیویی در زمان واقعی مانند نظارت، نظارت از راه دور و کنترل ماموریت بسیار مهم است.
تاخير کم:
دستگاه ارائه می دهدتاخیر کوتاه (60-80ms)حتی در مسافت های طولانی، اطمینان از بازخورد و کنترل در زمان واقعی. این ویژگی به ویژه برای وظایف مانند کنترل از راه دور گیمال یا هدف گیری دوربین مهم است.
درخواست
بدون سرنشین:ارتباطات دور برد برای هواپیماهای بدون سرنشین بال ثابت، VTOL و هلیکوپتر
اولين پاسخ دهندگان:ارتباطات اضطراری برای استفاده سریع در موقعیت های بحرانی
نظارت بر خط برق:انتقال داده ها و ویدئوها برای بازرسی از راه دور
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| محدوده | 100km-150km ((از هوا به زمین) | |
| ظرفیت | 32 گره | |
| محدوده NLOS | ۵ تا ۱۰ کیلومتر از زمین به زمین | |
| قدرت RF | 10 وات | |
| تاخیر | از انتها به انتها: 60ms-80ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد گیر کردن | به طور خودکار پرش فرکانس | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| قدرت | ||
| قدرت ورودی | DC 24V±10٪ | |
| مصرف برق | 30 وات | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | l اولویت بالاتری از پورت شبکه. هنگامی که انتقال سیگنال به پایان می رسد، داده های کنترل در اولویت منتقل می شوند. | |
| توجه:۱- انتقال و دریافت داده ها در شبکه پخش می شود. پس از موفقیت در شبکه، هر گره FDM-615PTM می تواند داده های سریالی را دریافت کند.دریافت و کنترل، شما نیاز به تعریف قالب خود را | ||
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1xJ30 | |
| COMUART | 1xJ30 | |
| قدرت | 1xJ30 | |
| عیب یابی | 1xJ30 | |
