| نام تجاری: | IWAVE |
| شماره مدل: | FDM-615PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

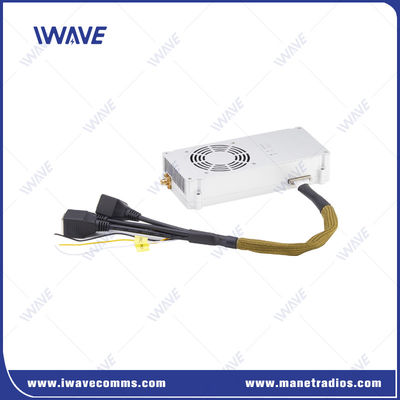

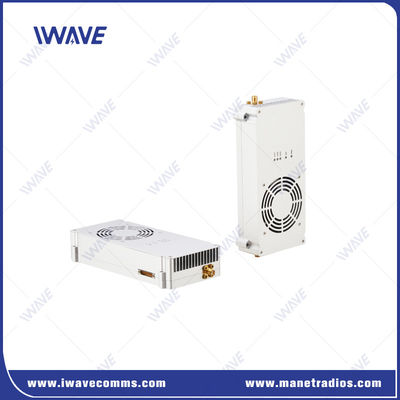

150 کيلومتر برد بلند درون ويديو فرستنده براي ويديو اچ دي و داده هاي دوگانه كامل
توضیحات
طیف پخش پرش فرکانس (FHSS) بهترین انتخاب برای ایمنی از سر و صدا و تداخل است.
FDM-615PTM از FHSS برای ارائه ویدئو و داده های شما به طور قابل اعتماد در مسافت های بسیار طولانی استفاده می کند.
این کوچکترین فاکتور فرم با قدرت انتقال 10 وات است که ارتباطات کامل دوگانه ایترنت / سریال را در مسافت های بسیار طولانی ارائه می دهد.
با مستند API، پشتیبانی قوی IWAVE از R&D، سازندگان OEM می توانند آن را توسعه دهند یا این واحد را به سرعت و به طور موثر در پلت فرم مستقل بدون سرنشین خود ادغام کنند.
انتخاب فرکانس جدید پویا، کنترل قدرت اتوماتیک، توانایی NLOS قوی، پرش فرکانس و فرکانس فوق العاده گسترده L-band Range 1420-1530Mhz فرکانس تداخل قوی و ایمنی ضد تعطیلی را ارائه می دهد!

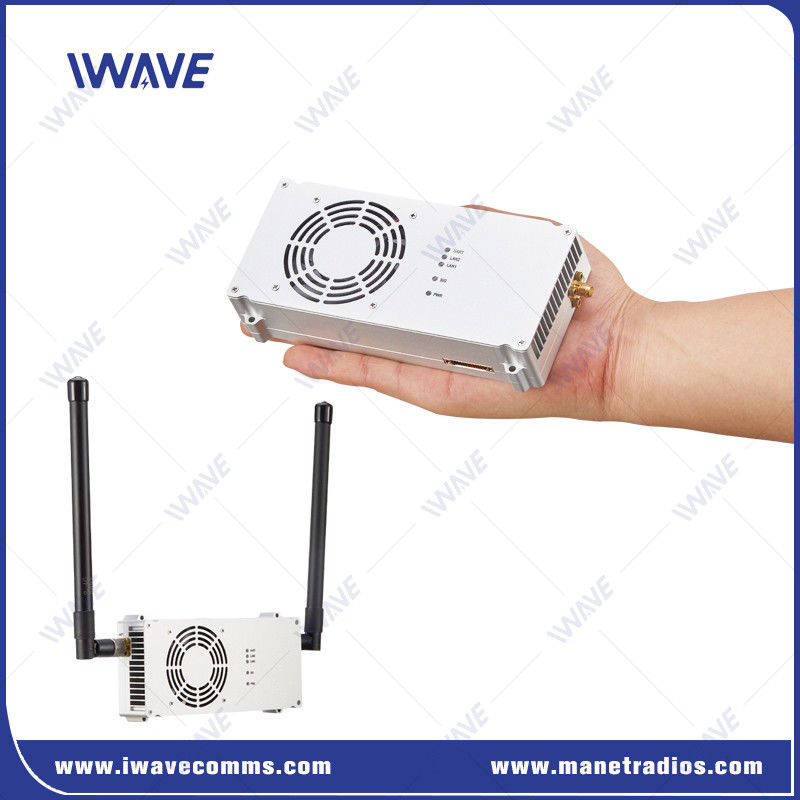

وزن 190g و اندازه کوچک FDM-615P TM را کاندیدای ایده آل برای ارتباطات ویدئویی بی سیم با کیفیت بالا در سیستم عامل های بدون سرنشین میکرو می کند.
ویژگی های کلیدی
|
 |
ارتباطات بلندمدت قوی
تا 150 کيلومتر سيگنال راديوي شفاف و پايدار با آنتن 2dbi فيبر شيشه اي
پخش ویدیوی اچ دی
وقتی فاصله 150 کیلومتر است، سرعت داده در زمان واقعی حدود 8-12Mbps است. این به شما امکان می دهد یک پخش ویدیویی 1080P60 HD کامل را در زمین دریافت کنید.
تاخیر کوتاه
با کمتر از 60ms-80msof تاخیر برای 150km، به طوری که شما می توانید ببینید و کنترل آنچه اتفاق می افتد زنده استفاده از FDM-615P TM فیلم به شما کمک می کند پرواز، هدف دوربین، و یا کار کردن گیمبال.
عملیات UHF، باند L و باند S
استفاده از FDM-615P TM گزینه های فرکانسی متعدد را برای پاسخگویی به محیط های RF مختلف ارائه می دهد. 800MHz، 1.4Ghz و 2.4Ghz.FHSS بهترین کانال موجود را انتخاب می کند.، و در صورت لزوم به صورت بدون مشکل به یک کانال جایگزین در پرواز منتقل خواهد شد
انتقال رمزگذاری شده
FDM-615PTM AES128 را برای رمزنگاری ویدیو برای جلوگیری از دسترسی غیرمجاز و بازرسی از تغذیه ویدیو خود استفاده می کند.
پلاگ و پلی
FDM-615P TM ارائه می دهد 150km هوا به زمین کامل HD ویدیو downlink با انتقال داده دو طرفه برای VTOL / ثابت بال هواپیما بدون سرنشین / هلیکوپتر.این طراحی شده است برای راه اندازی و گرفتن کار بدون روش های پیچیده و متعهد
درخواست
FDM-615PTM به طور خاص برای حرکت سریع هواپیماهای بدون سرنشین بزرگ و بدون سرنشین برای ارتباطات درازمدت طراحی شده است.ارتباطات اضطراری و حمل و نقل دریایی.
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| محدوده | 100km-150km ((از هوا به زمین) | |
| ظرفیت | 32 گره | |
| محدوده NLOS | ۵ تا ۱۰ کیلومتر از زمین به زمین | |
| قدرت RF | 10 وات | |
| تاخیر | از انتها به انتها: 60ms-80ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد گیر کردن | به طور خودکار پرش فرکانس | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| قدرت | ||
| قدرت ورودی | DC 24V±10٪ | |
| مصرف برق | 30 وات | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | l اولویت بالاتری از پورت شبکه. هنگامی که انتقال سیگنال به پایان می رسد، داده های کنترل در اولویت منتقل می شوند. | |
| توجه:۱- انتقال و دریافت داده ها در شبکه پخش می شود. پس از موفقیت در شبکه، هر گره FDM-615PTM می تواند داده های سریالی را دریافت کند.دریافت و کنترل، شما نیاز به تعریف قالب خود را | ||
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1xJ30 | |
| COMUART | 1xJ30 | |
| قدرت | 1xJ30 | |
| عیب یابی | 1xJ30 | |
|
|
