| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6802PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
100 مگابايت در هر ساعت 150 کيلومتر دوربين دوربين و فرستنده اطلاعات کنترل
توضیحات

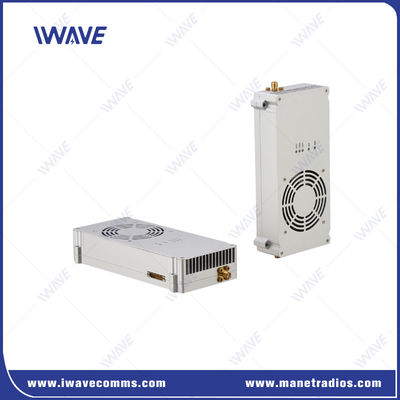

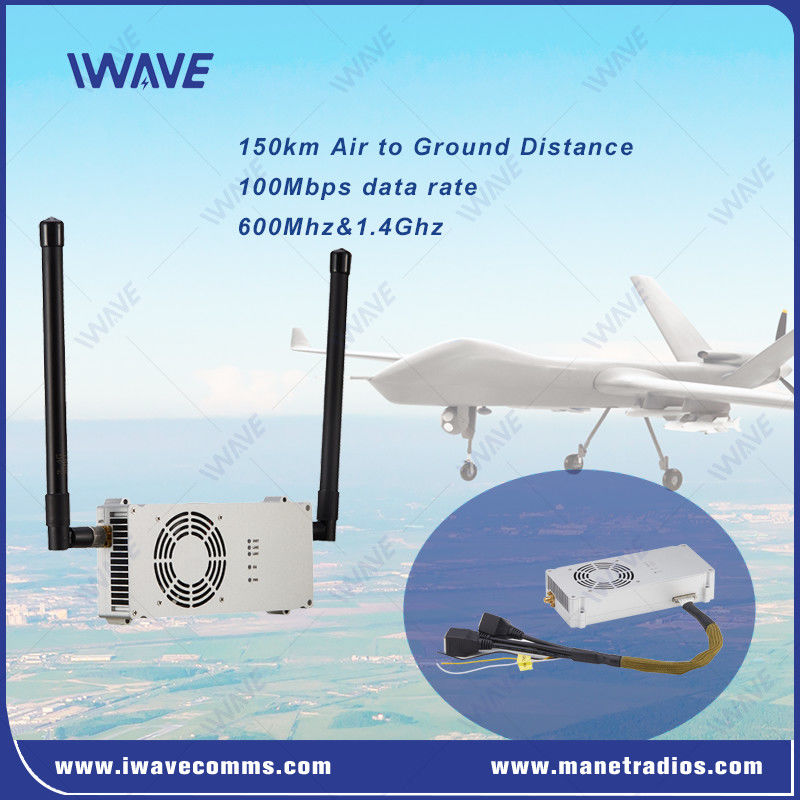

درFDM-615PTMارائه یک راه حل ارتباطی بی سیم قوی و قابل اعتماد برایهواپیماهای بدون سرنشین با بال ثابتوهلیکوپتر، امکان انتقال ویدئو HD و داده های TTL در زمان واقعی را فراهم می کند.نظارت هوایی,جستجو و نجات، یانظارت از راه دور، این سیستم اتصال مورد نیاز برای موفقیت ماموریت را فراهم می کند. این سیستم به طور خاص برای اتصال ویدیویی هواپیماهای بدون سرنشین / هلیکوپتر / وسایل نقلیه برای 150 کیلومتر در حین حرکت سریع طراحی شده است.
آنتن هوشمند مدل MIMOFDM-6810PTMارائه ویدئو HD در زمان واقعی و اتصال پهن باند اترنت با سرعت انتقال 100Mbps.
ویژگی های کلیدی
|
|
مزیت تکنولوژی
FDM-6810PTMفناوری جمع آوری حامل را به عنوان تکنولوژی CA به کار می گیرد که می تواند دو حامل پهنای باند 20MHz را با هم جمع کند تا پهنای باند حامل بی سیم 40MHz را به دست آورد.بهبود موثر نرخ انتقال لینک بالا و پایین، و افزایش ثبات و سازگاری با محیط زیست کل سیستم انتقال بی سیم.
1. از پهنای باند کل بزرگتر پشتیبانی می کند ، از جمع آوری حامل 20MHz + 20MHz پشتیبانی می کند و حداکثر سرعت انتقال داده بیش از 100Mbps است.
2. از جمع آوری ناقل مداوم و جمع آوری ناقل غیر مداوم پشتیبانی می کند ، که انعطاف پذیرتر است.
3. از جمع آوری حامل پهنای باند مختلف پشتیبانی می کند و می تواند پهنای باند جمع آوری حامل را تنظیم کند
با توجه به تداخلات محیطی و منابع طیف موجود، سازگاری با سناریوهای مختلف را آسان تر می کند.
4. ارسال مجدد در حامل های مختلف برای جلوگیری از وقفه داده ها پس از یک حامل واحد مداخله می شود.
5. از پرش فرکانس حامل های مختلف برای یافتن موثرتر حامل های بدون تداخل پشتیبانی می کند.
کاربردها:
نظارت هوایی: ارتباط پایین ویدئویی در زمان واقعی برای هواپیماهای بدون سرنشین و هلیکوپترهای دارای بال ثابت که در نظارت بر مناطق بزرگ مانند مرزها، بلایای طبیعی یا زیرساخت های حیاتی استفاده می شوند.
نظارت و بازرسی از راه دور: ایده آل برای بازرسی خطوط برق، نظارت بر خط لوله و نظارت بر محیط زیست که در آن ویدئو و داده ها در مسافت های طولانی منتقل می شوند.
عملیات جستجو و نجات: داده های ویدیویی و TTL با تاخیر پایین آن را به یک ابزار عالی برای پاسخ دهندگان اول تبدیل می کند، آگاهی از وضعیت در زمان واقعی در مناطق دورافتاده یا آسیب دیده توسط فاجعه را فراهم می کند.
دفاع و امنیت: ضروری برای برنامه های نظامی و اجرای قانون، ارائه هر دو ارتباطات امن و توانایی انتقال ویدیو HD زنده برای عملیات تاکتیکی.
نظارت کشاورزی: برای کشاورزی دقیق، استفاده از هواپیماهای بدون سرنشین و هلیکوپترها برای نظارت بر زمینه های کشاورزی بزرگ، ارائه هر دو بازخورد ویدیویی و داده های تله متری برای مدیریت محصولات.
مشخصات
|
عمومی |
بدون سیم |
|||
|
تکنولوژی |
شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE |
ارتباطات |
1T1R |
|
|
پخش ویدیو |
انتقال ویدئوی HD 1080p، H.264/H.265 سازگار |
انتقال داده های IP |
پشتیبانی از انتقال داده بر اساس بسته های IP |
|
|
رمزگذاری |
ZUC/SNOW3G/AES ((128) لایه 2 اختیاری |
پیوند داده ها |
ارتباطات دوگانه کامل |
|
|
نرخ داده |
حداکثر 100 مگابایت در ثانیه ((Uplink و Downlink) |
نسبت بالا و پایین |
2D3U/3D2U/4D1U/1D4U |
|
|
محدوده |
UGV: 5-10KM زمین به زمین ((LOS)) |
زنجیره بازسازی خودکار |
ایجاد مجدد لینک خودکار پس از شکست لینک/بازگشت مجدد شبکه پس از شکست لینک |
|
|
ظرفیت |
64 گره |
حساسیت |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102دبلم |
|
قدرت انتقال |
10 وات |
10MHZ |
-100 ديسيبل |
|
|
تاخیر |
تاخیر رابط هوا<30ms |
5MHZ |
-96دبلم |
|
|
تعدیل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102دبلم |
|
ضد مزاحمت |
پرش فرکانس و نوسان سازگاری |
10MHZ |
-100 ديسيبل |
|
|
پهنای باند |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96دبلم |
|
|
مصرف برق |
30 وات |
گزینه فرکانس |
||
|
قدرت ورودی |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
ابعاد |
86*120*24.2 میلی متر |
600Mhz |
634Mhz-674Mhz |
|
|
مکانیک |
||
|
دمای کار |
-20°C~+55°C |
|
|
ابعاد |
130*100*25mm ((آنتن شامل نمی شود)) |
|
|
وزن |
۲۷۳ گرم |
|
|
رابط ها |
||
|
RF |
2 × SMA |
|
|
اترنت |
1x اترنت |
|
|
COMUART |
پورت سریال 3x |
1. DEBUG پورت سریال |
|
قدرت |
ورودی 1xDC |
DC24V-27V |
|
رابط فرمان |
پیکربندی فرمان AT |
API/HTTP/UART برای پیکربندی فرمان AT |
|
مدیریت پیکربندی |
پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار مدیریت |
|
|
حالت کار |
حالت سرور TCP |
وقتی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است.
l هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند.
سرور lTCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP/مشتری، MQTT
|
|
نرخ بود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
پروتکل |
ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645, Pass-through mode |
|
|
مدیریت سیستم |
از تابع WATCHDOG پشتیبانی می کند، تمام استثناهای سطح سیستم را می توان شناسایی و به طور خودکار تنظیم مجدد کرد |
|
|
|
