| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6802PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
50km 100Mbps TCP UDP IP لینک داده های دیجیتال برای هواپیماهای بدون سرنشین
توضیحات

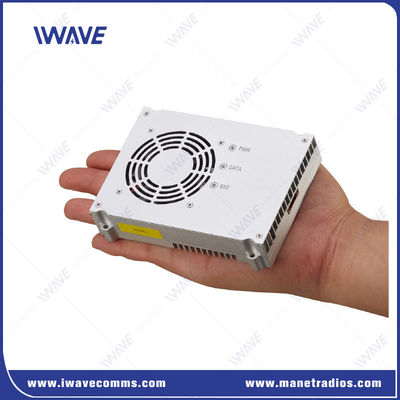

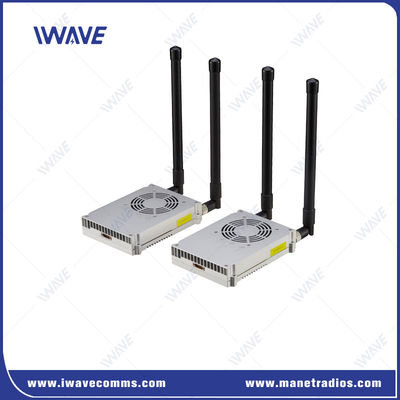

FDM-6802PTMیک صفحه شبکه نقطه به نقطه متعدد برای اتصال ویدیویی و داده های طولانی مدت به زمین است. از چند فرستنده در هوا پشتیبانی می کند که داده های ویدیویی HD و TTL را به یک گیرنده در زمین ارسال می کنند.آن را به طور خاص برای ثابت بال هواپیماهای بدون سرنشین / هلیکوپتر / وسایل نقلیه ویدئو downlink برای 50km در طول حرکت سریع طراحی شده است.
آنتن هوشمند MIMO باعث می شود FDM-6802P TM ویدئو HD در زمان واقعی و اتصال پهن باند اترنت با سرعت انتقال 100Mbps را فراهم کند.
این ابزار دارای مزایای زیادی در استفاده از VTOL / هواپیماهای بدون سرنشین بال ثابت / هلیکوپتر با وزن تنها 273g است.
ویژگی های کلیدی
|
|
ارتباطات ویدئویی بلند مدت HD و تاخیر کم
ارائه 50km هوا به زمین HD کامل ویدیو downlink با انتقال داده دو طرفه برای VTOL / ثابت بال هواپیما بدون سرنشین / هلیکوپتر.
با کمتر از 60ms-80msof تاخیر برای 50km، به طوری که شما می توانید ببینید و کنترل آنچه اتفاق می افتد زنده.
کنترل قدرت اتوماتیک
قدرت انتقال هر گره به طور خودکار با توجه به کیفیت سیگنال تنظیم و کنترل می شود.
پخش ویدیو و داده های اچ دی:تضمین لینک های ارتباطی پایدار و امن برای پخش ویدیو، تله متری و کنترل.
محیط های شبکه پویا:ایده آل برای محیط های بی سیم در حال تغییر سریع و با تقاضای بالا.
استفاده صنعتی و تاکتیکی:از برنامه های کاربردی در هواپیماهای بدون سرنشین، وسایل نقلیه مستقل و سایر سیستم های حیاتی که نیاز به ارتباطات قوی و دور برد دارند پشتیبانی می کند.
مشخصات
|
عمومی |
بدون سیم |
|||
|
تکنولوژی |
شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE |
ارتباطات |
1T1R |
|
|
پخش ویدیو |
انتقال ویدئوی HD 1080p، H.264/H.265 سازگار |
انتقال داده های IP |
پشتیبانی از انتقال داده بر اساس بسته های IP |
|
|
رمزگذاری |
ZUC/SNOW3G/AES ((128) لایه 2 اختیاری |
پیوند داده ها |
ارتباطات دوگانه کامل |
|
|
نرخ داده |
حداکثر 100 مگابایت در ثانیه ((Uplink و Downlink) |
نسبت بالا و پایین |
2D3U/3D2U/4D1U/1D4U |
|
|
محدوده |
UGV: 5-10KM زمین به زمین ((LOS)) |
زنجیره بازسازی خودکار |
ایجاد مجدد لینک خودکار پس از شکست لینک/بازگشت مجدد شبکه پس از شکست لینک |
|
|
ظرفیت |
64 گره |
حساسیت |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102دبلم |
|
قدرت انتقال |
۲ وات |
10MHZ |
-100 ديسيبل |
|
|
تاخیر |
تاخیر رابط هوا<30ms |
5MHZ |
-96دبلم |
|
|
تعدیل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102دبلم |
|
ضد مزاحمت |
پرش فرکانس و نوسان سازگاری |
10MHZ |
-100 ديسيبل |
|
|
پهنای باند |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96دبلم |
|
|
مصرف برق |
30 وات |
گزینه فرکانس |
||
|
قدرت ورودی |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
ابعاد |
86*120*24.2 میلی متر |
600Mhz |
634Mhz-674Mhz |
|
|
مکانیک |
||
|
دمای کار |
-20°C~+55°C |
|
|
ابعاد |
130*100*25mm ((آنتن شامل نمی شود)) |
|
|
وزن |
۲۷۳ گرم |
|
|
رابط ها |
||
|
RF |
2 × SMA |
|
|
اترنت |
1x اترنت |
|
|
COMUART |
پورت سریال 3x |
1. DEBUG پورت سریال |
|
قدرت |
ورودی 1xDC |
DC24V-27V |
|
رابط فرمان |
پیکربندی فرمان AT |
API/HTTP/UART برای پیکربندی فرمان AT |
|
مدیریت پیکربندی |
پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار مدیریت |
|
|
حالت کار |
حالت سرور TCP |
وقتی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است.
l هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند.
سرور lTCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP/مشتری، MQTT
|
|
نرخ بود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
پروتکل |
ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645, Pass-through mode |
|
|
مدیریت سیستم |
از تابع WATCHDOG پشتیبانی می کند، تمام استثنائات سطح سیستم را می توان شناسایی و به طور خودکار تنظیم مجدد کرد |
|
|
|
