| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6802PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
سیستم انتقال بی سیم با کارایی بالا برای ارتباطات ویدیویی و داده های HD
توضیحات

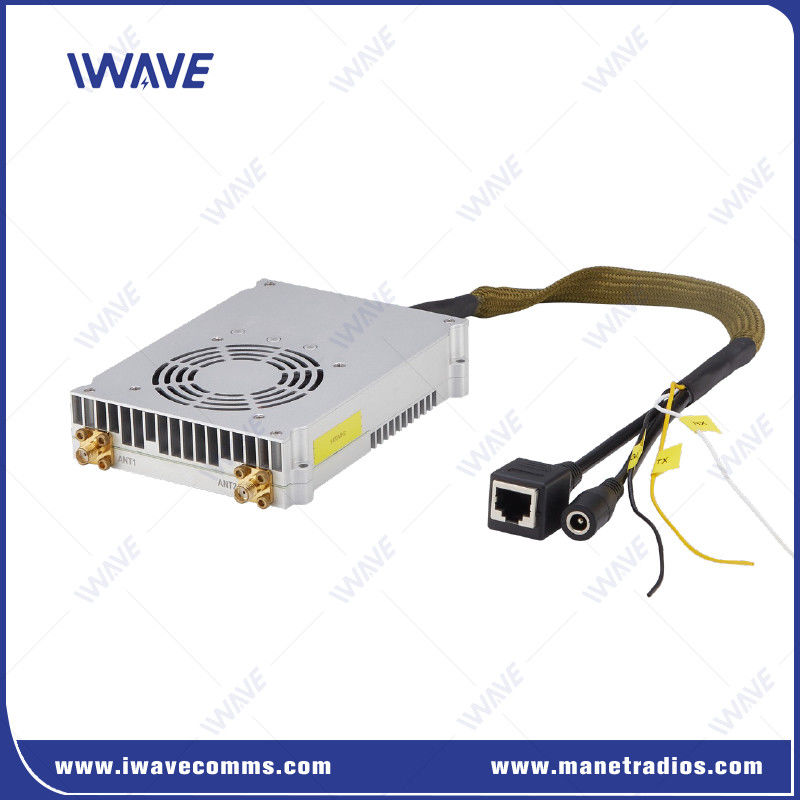

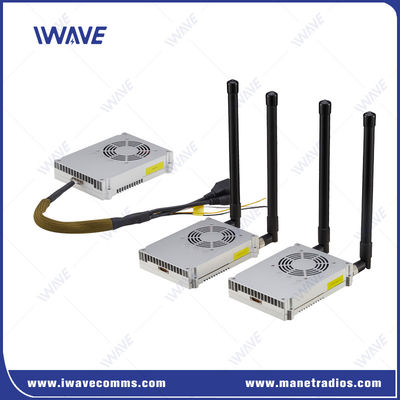

درFDM-6802PTM، که توسط IWAVE طراحی شده است، یک راه حل انتقال بی سیم پیشرفته بر اساس یک تراشه SOC بالغ است.قدرت خروجی 2 واتو2x2 MIMO، این ارائه می دهد قوی و امنارتباطات مبتنی بر IPبرای ویدیو HD، داده ها و کنترل سریالی.
این ابزار دارای مزایای زیادی در استفاده از VTOL / هواپیماهای بدون سرنشین بال ثابت / هلیکوپتر با وزن تنها 273g است.
در نسخه های 10 و 20 وات برای ایجاد یک پیوند ارتباطات رمزگذاری شده برای گروه UAV فراتر از خط دید در محیط های RF پیچیده است.
ویژگی های کلیدی
|
|
طیف پخش پرش فرکانس (FHSS)
محصول IWAVE IP MESH به صورت داخلی پیوند فعلی را بر اساس عواملی مانند RSRP قدرت سیگنال دریافت شده، نسبت سیگنال به نویز SNR و نرخ خطا بیت SER محاسبه و ارزیابی می کند.اگه شرط قضاوتش برآورده بشه، آن را انجام پرش فرکانس و انتخاب یک نقطه فرکانس بهینه از لیست.
اینکه آیا پرش فرکانس انجام می شود به حالت بی سیم بستگی دارد. اگر حالت بی سیم خوب باشد، پرش فرکانس تا زمانی که شرایط قضاوت برآورده نشود انجام نمی شود.
کنترل نقطه فرکانس خودکار
پس از بوت کردن، قبل از آخرین خاموش شدن، سعی می کند با نقاط فرکانس ذخیره شده شبکه شود. اگر نقاط فرکانس ذخیره شده برای انتشار شبکه مناسب نیستند،به طور خودکار سعی می کند از نقاط فرکانس های دیگر برای استفاده از شبکه استفاده کند..
چرا FDM-6802PTM را انتخاب کنید؟
پهنای باند بالا:به طور موثر با کمال تاخیر ارتباط ویدیویی و داده را مدیریت می کند.
ضد تداخل:FHSS پیشرفته و مدولاسیون انطباقی عملکرد بدون وقفه را در محیط های RF چالش برانگیز تضمین می کند.
پلگ و پلی:استفاده از آن را با پیکربندی خودکار و شبکه های پویا ساده می کند.
با دوام و انعطاف پذیر:رابط پلاگین هواپیمایی J30 و گزینه های ارتباطی متعدد آن را برای کاربردهای مختلف مقاوم مناسب می کند.
درFDM-6802PTMیک راه حل ایده آل برای صنایع است که نیاز به یک سیستم انتقال بی سیم قابل اعتماد، سازگار و با عملکرد بالا برای وظایف ارتباطی ویدئویی و داده های حیاتی دارند.
مشخصات
|
عمومی |
بدون سیم |
|||
|
تکنولوژی |
شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE |
ارتباطات |
1T1R |
|
|
پخش ویدیو |
انتقال ویدئوی HD 1080p، H.264/H.265 سازگار |
انتقال داده های IP |
پشتیبانی از انتقال داده بر اساس بسته های IP |
|
|
رمزگذاری |
ZUC/SNOW3G/AES ((128) لایه 2 اختیاری |
پیوند داده ها |
ارتباطات دوگانه کامل |
|
|
نرخ داده |
حداکثر 100 مگابایت در ثانیه ((Uplink و Downlink) |
نسبت بالا و پایین |
2D3U/3D2U/4D1U/1D4U |
|
|
محدوده |
UGV: 5-10KM زمین به زمین ((LOS)) |
زنجیره بازسازی خودکار |
ایجاد مجدد لینک خودکار پس از شکست لینک/بازگشت مجدد شبکه پس از شکست لینک |
|
|
ظرفیت |
64 گره |
حساسیت |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102دبلم |
|
قدرت انتقال |
۲ وات |
10MHZ |
-100 ديسيبل |
|
|
تاخیر |
تاخیر رابط هوا<30ms |
5MHZ |
-96دبلم |
|
|
تعدیل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102دبلم |
|
ضد مزاحمت |
پرش فرکانس و نوسان سازگاری |
10MHZ |
-100 ديسيبل |
|
|
پهنای باند |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96دبلم |
|
|
مصرف برق |
30 وات |
گزینه فرکانس |
||
|
قدرت ورودی |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
ابعاد |
86*120*24.2 میلی متر |
600Mhz |
634Mhz-674Mhz |
|
|
مکانیک |
||
|
دمای کار |
-20°C~+55°C |
|
|
ابعاد |
130*100*25mm ((آنتن شامل نمی شود)) |
|
|
وزن |
۲۷۳ گرم |
|
|
رابط ها |
||
|
RF |
2 × SMA |
|
|
اترنت |
1x اترنت |
|
|
COMUART |
پورت سریال 3x |
1. DEBUG پورت سریال |
|
قدرت |
ورودی 1xDC |
DC24V-27V |
|
رابط فرمان |
پیکربندی فرمان AT |
API/HTTP/UART برای پیکربندی فرمان AT |
|
مدیریت پیکربندی |
پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار مدیریت |
|
|
حالت کار |
حالت سرور TCP |
وقتی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است.
l هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند.
سرور lTCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP/مشتری، MQTT
|
|
نرخ بود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
پروتکل |
ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645, Pass-through mode |
|
|
مدیریت سیستم |
از تابع WATCHDOG پشتیبانی می کند، تمام استثنائات سطح سیستم را می توان شناسایی و به طور خودکار تنظیم مجدد کرد |
|
|
|
