| نام تجاری: | IWAVE |
| شماره مدل: | FD-61MN |
| مقدار تولیدی: | دو تا |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
مدل:FD-61MN

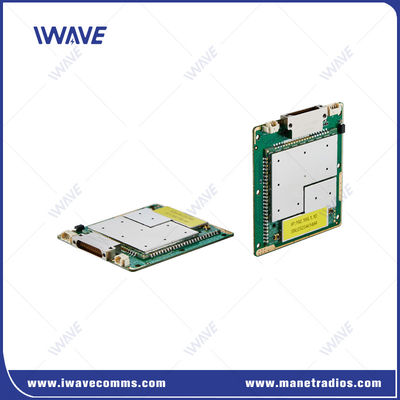

FD-61MN IP بی سیم MESH Ethernet & Full Duplex TTL Serial Data Link
مقدمه
درFD-61MNیک ماژول انتقال داده بسیار متنوع و کوچک است که برای سیستم های خودرو بدون سرنشین ایده آل است و ارتباطات بی سیم پایدار و درازمدت را با ویژگی های قوی ضد مزاحمت ارائه می دهد.توانایی آن برای تشکیل و بهبود شبکه های شبکه ای به صورت مستقل آن را برای محیط های پویا مانند گروه های UAV یا ناوگان های رباتیک مناسب می کند.
ویژگی های کلیدی:
FD-61MN یک محصول انتقال بی سیم است که توسط IWAVE بر اساس تراشه های SOC بالغ طراحی شده است، که یک رادیو IP MESH است که داده های TCPIP / UDP دوگانه و کنترل ارتباطات داده های TTL را ارائه می دهد.
FD-61MN بر اساس استاندارد ارتباطات بی سیم TD-LTE طراحی شده است.
ارائه پیوند ارتباطی بی سیم از ویدیو HD، داده ها و داده های کنترل سریالی بر اساس IP
تکنولوژی پرش فرکانس خودکار ((FHSS) و نوسازی سازگار برای ضد تداخل.
یک شبکه شبکه ای خود ساز و خود ساز می سازد که به گره ها اجازه می دهد در هر زمان به آن ملحق شوند یا از آن خارج شوندبا یک معماری غیرمتمرکز منحصر به فرد که تداوم را حتی زمانی که یک یا چند گره از دست می رود فراهم می کند.
کاربردها:
ضد مزاحمت
استفاده از پرش فرکانس، تعدیل سازگار، قدرت انتقال RF سازگار و مسیریابی MANET برای اطمینان از اتصال در شرایط نامطلوب.
سه پورت اترنت
اتصال متنوع: پشتیبانی از اتصال به دستگاه های مختلف داده، از جمله دوربین ها، رایانه های شخصی و سنسورها.
رابط پلاگین هواپیمایی استاندارد بالا
اتصال J30JZ: نیاز به فضای نصب حداقل دارد. سبک وزن و قابل اعتماد: اطمینان از ارتباطات پایدار و قابل اعتماد با محافظ الکترومغناطیسی خوب و مقاومت در برابر ضربه.اتصال قابل تنظیم: پین ها و سوکت های قابل تنظیم برای پاسخگویی به نیازهای مختلف اتصال و ارتباطات.
مشخصات
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| توزیع متوسط سازگار نرخ سیستم | ||
| پشتیبانی از کاربران برای تنظیم محدودیت سرعت | ||
| محدوده | 10 کيلومتر ((از هوا به زمين) 500 متر-3 کیلومتر ((NLOS زمین به زمین) |
|
| ظرفیت | 32 گره | |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| قدرت | 25dBm±2 (2w یا 10w در صورت درخواست) | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد مزاحمت | به طور خودکار پرش فرکانس بین باند | |
| مصرف برق | متوسط: 4-4.5 وات حداکثر: 8 وات |
|
| قدرت ورودی | DC5V-32V | |
| باند فرکانس | |||||||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||||||
| بدون سیم | |||||||
| حالت ارتباط | پخش تک پخش چند پخش | ||||||
| حالت انتقال | کل دوپلیکس | ||||||
| حالت شبکه | خود درمانی | خود سازگاری، خود سازماندهی، خود سازگاری، خود نگهداری | |||||
| مسیریابی پویا | به طور خودکار به روز رسانی مسیرها بر اساس شرایط اتصال در زمان واقعی | ||||||
| کنترل شبکه | نظارت دولتی | وضعیت اتصال /rsrp/snr/distance/ ظرفیت اتصال بالا و پایین | |||||
| مدیریت سیستم | WATCHDOG: تمام استثنائات سطح سیستم را می توان شناسایی کرد، تنظیم مجدد خودکار | ||||||
| ارسال مجدد | L1 | تعیین اینکه آیا باید بر اساس داده های مختلف حمل شود. (AM/UM) | |||||
| L2 | ارسال مجدد HARQ | ||||||
| حساسیت گیرنده | حساسیت ((BLER≤3٪) | ||||
| 2.4GHz | 20MHZ | -99دبلم | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103دبلم | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104دبلم | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106دبلم | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104دبلم | 2MHz | -84دبيل ميتر (٢ مگابايت) | ||
| 3MHZ | -106دبلم | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100 ديسيبل | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 5MHz | -84دبيل ميتر (۱۰ مگابايت در ثانیه) | ||
| 5MHZ | -104دبلم | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106دبلم | 3MHz | -87دبلم ((5Mbps) | ||
| 3MHz | -98دبيل ميتر (٢ مگابايت) | ||||
| 2MHz | -84دبيل ميتر (٢ مگابايت) | ||||
| رابط ها | ||

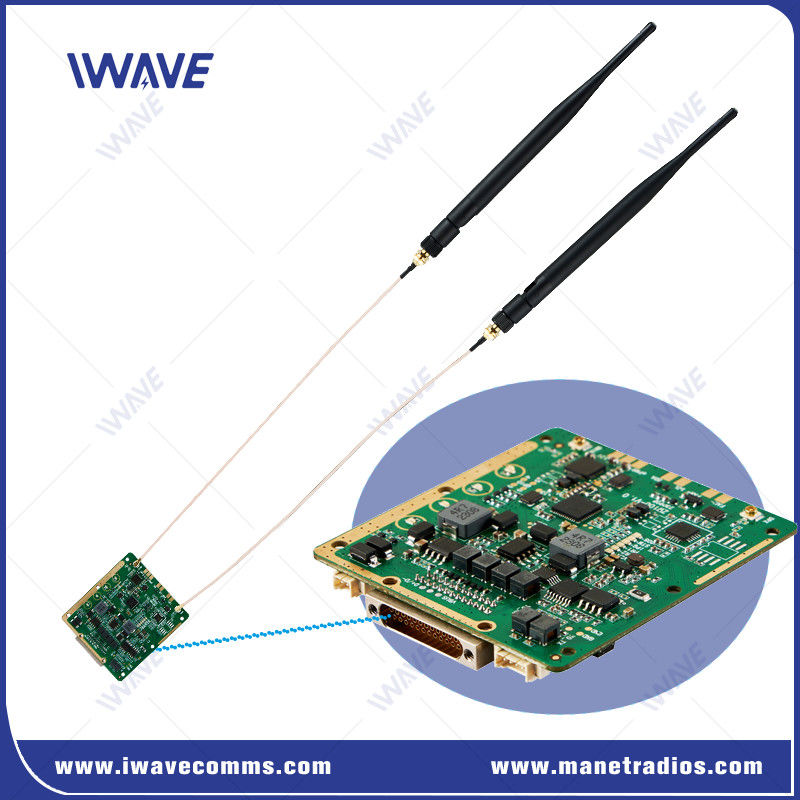

| RF | 2 × IPX | |
| اترنت | 3x اترنت | |
| پورت سریال | 3x پورت سریال | |
| قدرت ورودی | 2* قدرت ورودی (متناوب) | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 26 گرم | |
| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر | |
| ثبات | MTBF≥10000hr | |
