| نام تجاری: | IWAVE |
| شماره مدل: | FD-61MN |
| مقدار تولیدی: | دو تا |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
مدل:FD-61MN

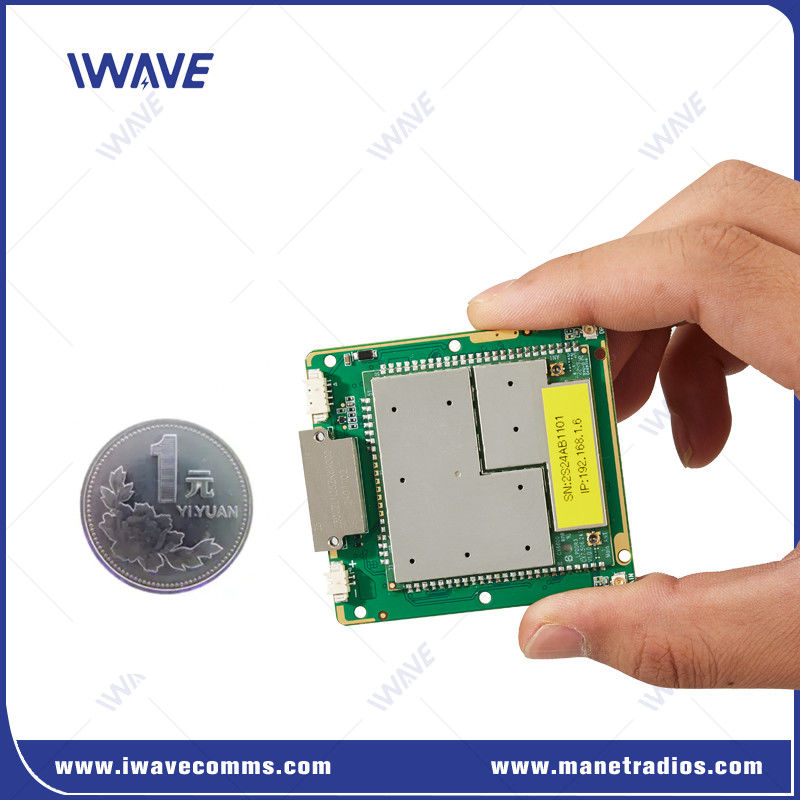

FD-61MN ماژول کوچک سه باند دیجیتال IP MESH برای گروه UAV و ناوگان رباتیک
مقدمه
درFD-61MNیک OEM کوچک استماژول انتقال داده های سه باند دیجیتال IP Meshبرایهواپیماهای بدون سرنشین,بدون سرنشین,خودروهای بدون سرنشین,ماشین های بدون سرنشین، و سایر وسایل نقلیه مستقل بدون سرنشین. این ماژول جریان بی سیم ویدیو و داده را در یک شبکه غیرمتمرکز و "بی زیرساخت" با استفاده از سه باند فرکانس قابل انتخاب امکان پذیر می کند:800 مگاهرتز,1.4 گيگاهرتزو2.4 گيگاهرتز. این ادغامارتفاع فرکانس خودکار (FHSS)وتعدیل سازگاریبرای افزایش عملکرد در محیط های پیچیده RF.
شبکه شبکه خودساز و خودساز: به طور خودکار به عنوان گره ها پیوستن یا ترک، حفظ اتصال مداوم حتی اگر برخی از گره ها از دست رفته است.
تکنولوژی ضد مزاحمت: استفادهکدگذاری و مدولاسیون سازگاریبرای انطباق با تغییر شرایط سیگنال، به حداقل رساندن جستر و اطمینان از انتقال داده های پایدار.
ارتباطات دورافتاده:
NLOS (غیر خط دید)محدوده:۱ تا ۳ کیلومتربرای وسایل نقلیه زمینی بدون سرنشین
هوا به زمینمحدوده:تا 10 کیلومتربرای UAV ها
پورت های ارتباطی چندگانه:
پورت های اترنتبرای انتقال اطلاعات انعطاف پذیر.
پورت های UARTبرای ارتباطات سریالی که امکان کنترل ناوگان UAV/UGV را فراهم می کند.
کنترل ناوگان UAV و UGV: پشتیبانی از کنترل دقیق بر روی واحدهای متعدد از طریق پورت های سریالی، با استفاده از آدرس های IP و پورت ها برای مدیریت داده های کنترل.

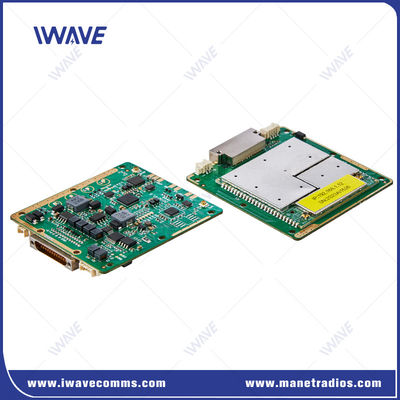

فرمت کامپکت OEM: طراحی Bareboard برای ادغام آسان در سیستم های رباتیک
لینک های ویدئویی و دیتای بی سیم: ارائه خدمات ویدیویی و داده با وضوح بالا برای وسایل نقلیه بدون سرنشین در محیط های تاکتیکی مانند عملیات امنیتی و دفاعی.
ادغام سیستم های رباتیک: FD-61MN می تواند در UAV ها، UGV ها، USV ها و سایر سیستم های مستقل برای جریان داده و کنترل در زمان واقعی جاسازی شود.
کنترل چند ربات: امکان تله متری دقیق و کنترل چندین UAV یا UGV را از طریق ارتباطات مبتنی بر IP فراهم می کند.
محدوده مقیاس پذیر: محدوده می تواند با تقویت کننده های تقویت کننده اضافی برای استفاده های بزرگتر گسترش یابد.
مشخصات
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| توزیع متوسط سازگار نرخ سیستم | ||
| پشتیبانی از کاربران برای تنظیم محدودیت سرعت | ||
| محدوده | 10 کيلومتر ((از هوا به زمين) 500 متر-3 کیلومتر ((NLOS زمین به زمین) |
|
| ظرفیت | 32 گره | |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| قدرت | 25dBm±2 (2w یا 10w در صورت درخواست) | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد مزاحمت | به طور خودکار پرش فرکانس بین باند | |
| مصرف برق | متوسط: 4-4.5 وات حداکثر: 8 وات |
|
| قدرت ورودی | DC5V-32V | |
| باند فرکانس | |||||||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||||||
| بدون سیم | |||||||
| حالت ارتباط | پخش تک پخش چند پخش | ||||||
| حالت انتقال | کل دوپلیکس | ||||||
| حالت شبکه | خود درمانی | خود سازگاری، خود سازماندهی، خود سازگاری، خود نگهداری | |||||
| مسیریابی پویا | به طور خودکار به روز رسانی مسیرها بر اساس شرایط اتصال در زمان واقعی | ||||||
| کنترل شبکه | نظارت دولتی | وضعیت اتصال /rsrp/snr/distance/ ظرفیت اتصال بالا و پایین | |||||
| مدیریت سیستم | WATCHDOG: تمام استثنائات سطح سیستم را می توان شناسایی کرد، تنظیم مجدد خودکار | ||||||
| ارسال مجدد | L1 | تعیین اینکه آیا باید بر اساس داده های مختلف حمل شود. (AM/UM) | |||||
| L2 | ارسال مجدد HARQ | ||||||
| حساسیت گیرنده | حساسیت ((BLER≤3٪) | ||||
| 2.4GHz | 20MHZ | -99دبلم | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103دبلم | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104دبلم | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106دبلم | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104دبلم | 2MHz | -84دبيل ميتر (٢ مگابايت) | ||
| 3MHZ | -106دبلم | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100 ديسيبل | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 5MHz | -84دبيل ميتر (۱۰ مگابايت در ثانیه) | ||
| 5MHZ | -104دبلم | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106دبلم | 3MHz | -87دبلم ((5Mbps) | ||
| 3MHz | -98دبيل ميتر (٢ مگابايت) | ||||
| 2MHz | -84دبيل ميتر (٢ مگابايت) | ||||
| رابط ها | ||
| RF | 2 × IPX | |
| اترنت | 3x اترنت | |
| پورت سریال | 3x پورت سریال | |
| قدرت ورودی | 2* قدرت ورودی (متناوب) | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 26 گرم | |
| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر | |
| ثبات | MTBF≥10000hr | |
ویدیو
|
|
