| نام تجاری: | IWAVE |
| شماره مدل: | FD-7800 |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T |

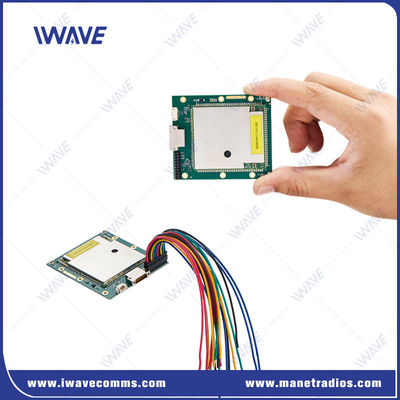

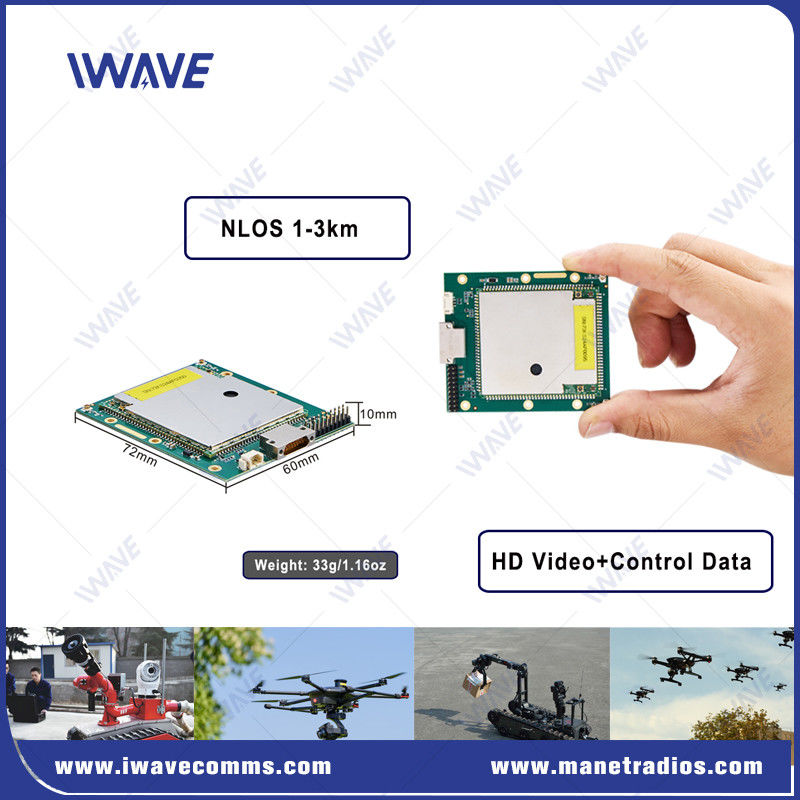

فرستنده ويديويي کوچک 33 گرمي در 10 کيلومتر
توضیحات
ماژول جاسازی شده FD-7800 IP MESH را در محصولات خود ادغام کنید تا UAV ها، UGV ها و سنسورها را در یک شبکه شبکه واحد متحد کنید.چون ماژول جاسازی شده دارای پهنای باند 100Mbps برای ویدیو HD و داده های سریالی مبتنی بر IP است، که می تواند تجهیزات اضافی را از پلتفرم شما حذف کند. FD-7800 می تواند تا 32 گره را پشتیبانی کند، تا 6 سطح پرش، کل پهنای باند لینک بالا و پایین تا 100Mbps است،و فاصله ارتباطات می تواند به 10km (خط دید) و 1-3km ((غیر خط دید) برسد
ویژگی های کلیدی
از انتقال داده های اترنت و کامل دوگانه پشتیبانی می کند.
این تکنولوژی پرش فرکانس خودکار را برای ضد تداخل به طور قابل توجهی مصرف برق سیستم و اندازه ماژول را کاهش می دهد.
طراحی کوچک، سبک وزن و قوی باعث می شود که FD-7800 یک کاندیدای ایده آل برای کاربردهای حساس به اندازه باشد.قابلیت های دراز مدت FD-7800 اجازه می دهد تا ارتباطات ویدئویی و تلمیتری بی سیم با کیفیت بالا باشد..
از 600 ((566-678Mhz) و 1.4Ghz ((1420-1530Mhz) پشتیبانی می کند که توسط نرم افزار تنظیم می شود.
پشتیبانی از 32 گره از شبکه های پویا، و حداکثر فاصله یک hop واحد 5KM است.
در یک وضعیت ایده آل (SNR گره مجاور ≥ 15) ، سرعت انتقال ترمینال می تواند به 6Mbps برسد.
مصرف برق پایین تر، از حالت خواب پشتیبانی می کند. متوسط مصرف برق در حالت آماده (حالتی متصل، بدون انتقال داده) <2W، مصرف قدرت کار معمولی <10w (انتقال داده پهنای باند بالا).
درخواست
گسترش بی سیم اترنت
ارتباطات و مدیریت ناوگان UGV
ارتباطات تیم های متحرک
ارتباطات بی سیم گروه UAV
داده های تلومتری بی سیم
ویدیوی بی سیم
سیستم های کنترل برای پلتفرم بدون سرنشین
مشخصات
| بدون سیم | |
| تکنولوژی | شبکه های بی سیم مبتنی بر استاندارد فناوری TD-LTE |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری |
| نرخ داده | حداکثر ۱۲۰ مگابایت در ثانیه ((Uplink و Downlink) |
| محدوده ارتباطات | 10 کيلومتر از هوا به زمين NLOS زمین به زمین 1-3km |
| گره | 32 گره |
| MIMO | 2x2 MIMO |
| قدرت RF | 23dBm±2 (2w، 5w یا 10w بر اساس درخواست) |
| تاخیر | از انتها به انتها≤5ms-15ms |
| تعدیل | QPSK سازگار، 16QAM، 64QAM |
| ضد مزاحمت | FHSS ((فرکانس هاپ پخش طیف) |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| مصرف برق | 5 وات |
| قدرت ورودی | DC5-32V |
| ابعاد | ۷۲*۶۰*۱۰ میلی متر |
| وزن | ۳۳ گرم |
| داده های سریال | RS232/TTL |
| ارتباطات | ارتباطات دوگانه کامل |
| نسبت بالا و پایین | 2D3U/3D2U/4D1U/1D4U |
| بازسازی خودکار | بازسازی اتوماتیک پس از شکست پیوند/ دوباره گسترش شبکه پس از شکست پیوند |
| فرکانس دو باند | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| رابط | |
| RF | 2 × SMA |
| پورت LAN | 2x پورت اترنت |
| کمارت | 1xCOMUART سطح TTL 3.3V، 1 بیت شروع، 8 بیت داده، 1 بیت توقف ، بدون چک برابری نرخ باد: 115200bps ((پیش فرض) (57600، 38400، 19200، 9600 قابل تنظیم) |
| قدرت ورودی | 1xDC Input: DC5-32V |
| حساسیت | |
| 1.4GHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| محیط زیست | |
| دمای کار | -40°C تا +80°C |
ویدیو
|
|
