1.4Mhz 3Mhz 5Mhz 10MHz 20MHz پیوند داده های دیجیتال با ماژول میش

Name: 1.4Mhz 3Mhz 5Mhz 10MHz 20MHz پیوند داده های دیجیتال با ماژول میش
Brand: IWAVE
SKU: FD-6100
Rating: 5 (101 reviews)

نام تجاری:	IWAVE
شماره مدل:	FD-6100
مقدار تولیدی:	2
قیمت:	negotiable
زمان تحویل:	3-5 روز کاری
شرایط پرداخت:	L/C، D/P، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE/MIC

رمزگذاری:

AES 128 بیتی

شبکه:

مش، نقطه به چند نقطه، نقطه به نقطه

نرخ داده:

30 مگابیت در ثانیه (پیوند بالا+پایین)

محدوده:

10 کیلومتر (هوا به زمین)

قدرت خروجی:

25dBm

تاخیر:

15-25 میلی‌ثانیه

مدولاسیون:

QPSK, 16QAM, 64QAM

پهنای باند:

1.4MHz/3MHz/5MHz/10MHz/20MHz

جزئیات بسته بندی:

جعبه کارتن استاندارد

قابلیت ارائه:

1000PCS/ماه

برجسته کردن:

ارتباط داده های دیجیتال 20MHz,پيوند ديجيتالي داده 10 مگاهرتز,ارتباط داده های دیجیتال 5Mhz

10MHz Digital Data Link

5Mhz Digital Data Link

توضیحات محصول

مدل: FD-6100

پیوند قوی و امن در باند های فرکانس چندگانه با ماژول میش

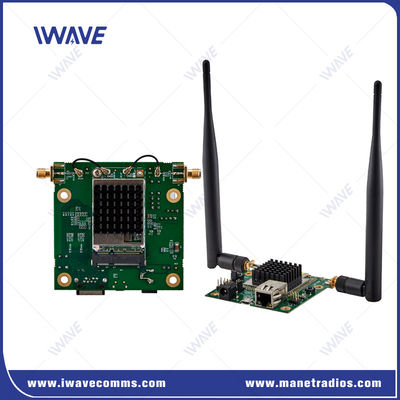

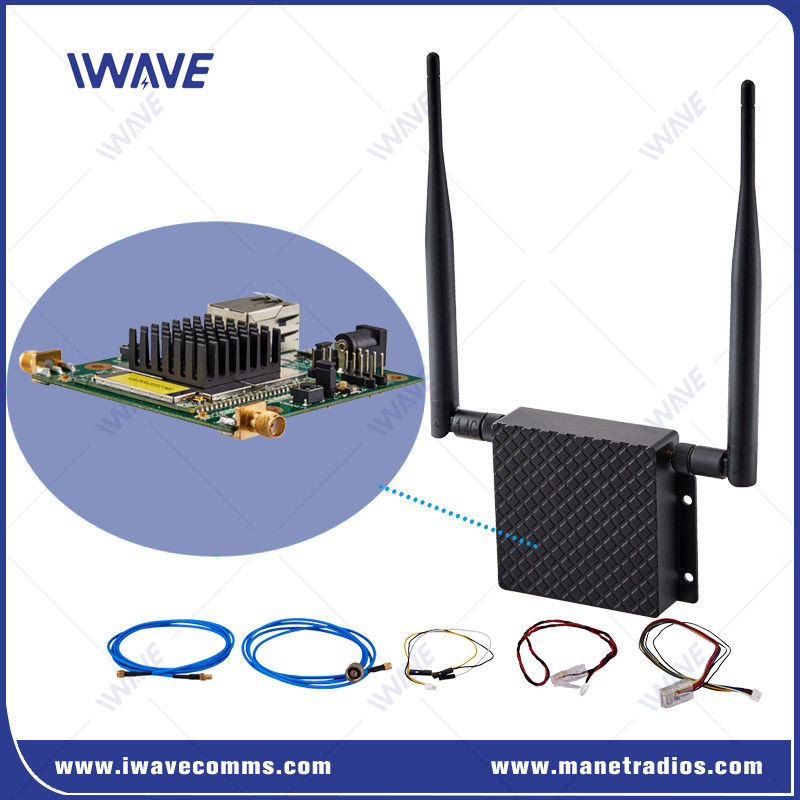

درFD-6100یک دستگاه کامپکت و با کارایی بالاستپیوند داده های دیجیتال سه باند OEM MIMOطراحی شده برای استفاده در سیستم های بدون سرنشین مانند:بدون سرنشین(سواران بدون سرنشین) وخودروهای بدون سرنشیناین سیستم ارتباطات بی سیم قوی و امن را در سه باند فرکانس قابل انتخاب فراهم می کند:800MHz، 1.4GHz و 2.4GHz، که آن را برای محیط های چالش برانگیز که در آن اتصال قابل اعتماد بسیار مهم است، مناسب می کند.

ویژگی های کلیدی:

شبکه ی خود درمانی مایع: بهینه سازی شده برای برنامه های موبایل، تضمین اتصال مداوم حتی در محیط های پویا.
نرخ داده: 30 مگابايت در هر ثانیه (روابط بالا + پایین)
فرکانس سه باند: 800MHz، 1.4GHz، و 2.4GHz، قابل انتخاب از طریق نرم افزار.
فرمت OEM: طراحی Bareboard برای ادغام آسان در سیستم عامل های مختلف.
LOS در مسافت های طولانی (خط دید): تا۱۰ کیلومتربرای ارتباطات بدون سرنشین با زمین
قدرت خروجی تنظیم شده: قدرت RF تنظیم شده از-40 dBm تا +25 dBm.
شبکه ی میش: پشتیبانی می کند تا32 گرهدر یک شبکه شبکی با فرکانس واحد.
ارتباطات انعطاف پذیر: همزماناطلاعات IP و سریالانتقال.
رمزگذاری:AES 128/256 بیتیرمزگذاری برای ارتباطات امن.
تنظیم و مدیریت در زمان واقعی: از طریق یک رابط کاربری وب برای تنظیم و مدیریت آسان.
ارتقاء نرم افزار: هر دو ارتقاء نرم افزار محلی و از راه دور پشتیبانی می شود.
تاخیر کم: زیر25msبرای کاربردهای حیاتی که نیاز به انتقال داده در زمان واقعی دارند.
محدوده دما: در شرایط شدید کار می کند-40°C تا +80°C.
مصرف برق: بسیار کارآمد، تنها مصرف می کند5Wقدرت ورودی
سبک وزنوزنش فقط50 گرم، که باعث می شود آن را برای پلتفرم های سبک وزن ایده آل است.
تخصیص انعطاف پذیر: از پیکربندی های Mesh، Point-to-Multipoint و Point-to-Point پشتیبانی می کند.

کاربردها:

نظارت بر UAV و UGV: ایده آل برای پخش ویدئویی بی سیم با کیفیت بالا و ارتباطات دور سنجی در سیستم های مختلف وسایل نقلیه بدون سرنشین.
راه حل انعطاف پذیر MANET: طراحی شده برای فراهم کردن شبکه شبکه ای سازگار و خود ساز در محیط های متحرک چالش برانگیز.

این محصول برای کاربردهای حیاتی که نیاز به ارتباطات داده های امن، دور دراز و با عملکرد بالا دارند مناسب است.ارائه تنوع در سراسر طیف وسیعی از صنایع مانند نظارت، رباتیک و سنجش از راه دور.

مشخصات

عمومی
تکنولوژی	پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE
رمزگذاری	ZUC/SNOW3G/AES ((128) لایه 2 اختیاری
نرخ داده ها	30Mbps ((Uplink و Downlink)
محدوده	10 کيلومتر ((از هوا به زمين)) 500 متر-3 کيلومتر ((NLOS از زمين به زمين))
ظرفیت	16 گره
قدرت	23dBm±2 (2w یا 10w در صورت درخواست)
تاخیر (Latency)	انتقال یک هپ ≤30ms
تعدیل	QPSK، 16QAM، 64QAM
ضد جام	به طور خودکار پرش فرکانس بین باند
پهنای باند	1.4Mhz/3Mhz/5Mhz/10MHz/20MHz
مصرف برق	5 وات
قدرت ورودی	DC12V

حساسیت
2.4GHz	20MHZ	-99دبلم
	10MHZ	-103دبلم
	5MHZ	-104دبلم
	3MHZ	-106دبلم
1.4GHz	20MHZ	-100 ديسيبل
	10MHZ	-103دبلم
	5MHZ	-104دبلم
	3MHZ	-106دبلم
800MHZ	20MHZ	-100 ديسيبل
	10MHZ	-103دبلم
	5MHZ	-104دبلم
	3MHZ	-106دبلم

باند فرکانس
2.4Ghz	2401.5 تا 481.5 مگاهرتز
1.4Ghz	1427.9-1447.9 مگاهرتز
800Mhz	806 تا 826 مگاهرتز

COMUART
سطح برق	2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V
داده های کنترل	حالت TTL
نرخ بود	115200bps
حالت انتقال	حالت عبور
سطح اولویت	اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال در صورت فراخوان، داده های کنترل در اولویت ارسال می شوند.
يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفق شدن شبکه، هر گره FD-6100 می تواند داده های سریالی را دریافت کند. 2اگر میخواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خودتان فرمت را تعریف کنید.

مکانیک
درجه حرارت	-40°C تا +80°C
وزن	50 گرم
ابعاد	7.810.82 سانتي متر
ثبات	MTBF≥10000hr

رابط ها
RF	2 × SMA
اترنت	1x اترنت
COMUART	1x COMUART
قدرت	ورودی DC
شاخص	LED سه رنگی
