| نام تجاری: | IWAVE |
| شماره مدل: | FD-6100 |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L/C، D/P، T/T |
فرکانس سه باند: توانایی تغییر بین باند های 800MHz، 1.4GHz و 2.4GHz امکان عملکرد انعطاف پذیر در محیط های مختلف را فراهم می کند.غلبه بر اختلال بالقوه و بهینه سازی پیوند ارتباطی بر اساس فرکانس های موجود.
نرخ داده های بالا: نرخ داده 30 Mbps (Uplink + Downlink) تضمین می کند که جریان ویدئویی با کیفیت بالا و داده های تلمیتری می توانند به طور یکپارچه منتقل شوند، و این امر باعث می شود که برای نظارت، نظارت،و سایر وظایف فشرده داده.
حالت کار:نقطه به نقطه، نقطه به چند نقطه، نقطه به نقطه، شبکه ی میش، رله ی خودکار، MESH.
انتقال شفاف IP: با عملکرد انتقال شفاف IP، کامپیوتر میزبان فقط نیاز به تمرکز بر روی برنامه های کاربردی لایه بالا دارد.
گسترش اینترنت:به طور موثر پوشش اینترنت را گسترش دهید، هر ترمینالی در شبکه می تواند به عنوان یک دروازه مورد استفاده قرار گیرد و هر گره از شبکه موقت می تواند از طریق گره دروازه به اینترنت دسترسی داشته باشد.
مدیریت پیکربندی: کاربران می توانند کانال، پهنای باند، قدرت، نرخ، IP، کلید و سایر پارامترهای گره MESH را تنظیم کنند.
نمایش وضعیت: کاربران می توانند به طور پویا توپولوژی شبکه، کیفیت پیوند، قدرت سیگنال، فاصله ارتباطات، سطح نویز محیطی و غیره را نمایش دهند.
قدرت خروجی تنظیم شده: محدوده قدرت RF تنظیم پذیر (-40dBm تا + 25dBm) امکان تنظیم انعطاف پذیر قدرت انتقال را فراهم می کند.ارائه قدرت سیگنال بهینه برای محیط های مختلف در حالی که همچنین کمک به حفظ عمر باتری.
تولید صنعتی: ایده آل برای نظارت و کنترل فرآیندهای تولید.
ارتباطات اضطراری: ارتباطات قابل اعتماد را در شرایط بحرانی فراهم می کند.
انتقال تصویر: به طور موثر انتقال تصاویر و ویدیو را مدیریت می کند.
تکنولوژی بدون راننده: از نیازهای ارتباطی وسایل نقلیه خودران پشتیبانی می کند.
دوربین نظارت: تضمین انتقال امن و پایدار ویدیو برای سیستم های نظارتی.
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10 کيلومتر ((از هوا به زمين)) 500 متر-3 کيلومتر ((NLOS از زمين به زمين)) | |
| ظرفیت | 16 گره | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال در صورت فراخوان، داده های کنترل در اولویت ارسال می شوند. |
|
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفق شدن شبکه، هر گره FD-6100 می تواند داده های سریالی را دریافت کند. 2اگر میخواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خودتان فرمت را تعریف کنید. |
||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |

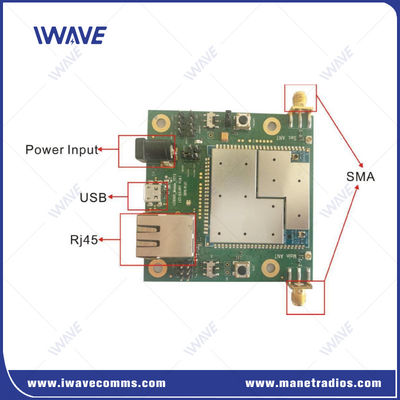

| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
رابط
ویدیو
|
|
