| نام تجاری: | IWAVE |
| شماره مدل: | FD-780X |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، D/P |

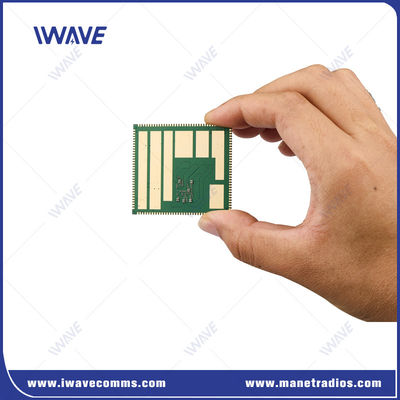

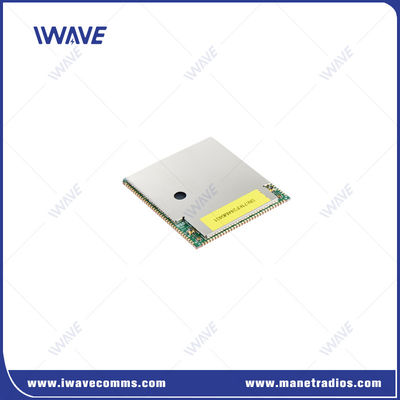

600Mhz تا 1.4GHz باند L و UHF پیوندهای داده های دیجیتال بی سیم برای سیستم بدون سرنشین
مقدمه
انتخاب فرکانس جدید پویا، پرش فرکانس و فرکانس مستقل Uplink/Downlink تداخل قوی و ایمنی ضد تعطیلی را ارائه می دهد!
طراحی کوچک، سبک وزن و قوی باعث می شود که FD-780X یک کاندیدای ایده آل برای کاربردهای حساس به اندازه باشد.قابلیت های دراز مدت FD-780X اجازه می دهد تا ارتباطات ویدئویی و تلمیتری بی سیم با کیفیت بالا باشد..
با استفاده از پروتکل Time Division Multiple Access (TDMA) سیستم های بدون سرنشین FD-780X از یک سیستم دسترسی به کانال مدیریت شده توسط توکن استفاده می کنند که در آن هر گره شبکه یک اسلات انتقال اختصاص داده می شود.بر اساس پارامترهای شبکه و ترافیک داده، توکن ها از یک گره به گره دیگر منتقل می شوند. در نتیجه، اگر یک گره داده های بیشتری برای انتقال داشته باشد، زمان آن طولانی تر خواهد بود.گره تعیین شده در مسیر به مقصد نهایی می تواند یک نقطه پایانی داده یا یک تکرار کننده باشد.
مزایاسیستم بدون سرنشین(FD-780X)
|
|
مشخصاتسیستم بدون سرنشین(FD-780X)
|
آیتم های عملکردی |
توضیحات |
جزئیات |
|
PCB |
صفحه رابط یک طرفه |
محدوده تحمل: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
باند RF 1 |
1420-1530MHz |
|
باند RF 2 |
566-678MHz |
|
|
سطح قدرت |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
حساسیت (1Mbps) |
1.4G ((14700 کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
رابط |
UART |
3 |
|
HSIC |
USB 2.0 سرعت بالا |
|
|
USB |
USB 2.0 سرعت بالا |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
قدرت |
VSYS |
3.7 ولت تا 4.35 ولت,پیشنهاد 4.0V (خروجی) |
|
D1V8A |
1خروجی.8 ولت |
|
|
A2V85A |
2خروجی.85 ولت |
|
|
VCC_D3V3 |
3خروجی.3 ولت |
|
|
5V_FEM |
منبع برق تراشه RF PA ((Input) |
|
|
شبکه |
حالت شبکه |
شبکه خصوصی بدون مرکز |
|
ظرفیت |
حداکثر 32 گره |
|
|
حبوبات |
پشتیبانی از توپولوژی مسیریابی چند hop، تا 31 hop |
|
|
ارتباطات |
از حالت انتقال تک پخش، چند پخش و پخش پشتیبانی می کند. هر گره می تواند از این سه حالت برای ارتباطات استفاده کند |
|
|
نرخ داده |
تمام گره ها ارتباط برقرار می کنند و پهنای باند کاری را به اشتراک می گذارند و حداکثر سرعت 100Mbps است |
|
|
همگام سازی زمان |
مستقل از ساعت خارجی، خود هم زمان |
|
|
کنترل قدرت |
تمام گره ها قدرت انتقال را به طور سازگار تنظیم می کنند |
|
|
ادغام زیر شبکه |
پشتیبانی از تقسیم یک شبکه به چندین شبکه |
|
|
سرعت حرکت |
حداکثر پشتیبانی 300km/h |
|
|
ارسال مجدد |
ارسال مجدد HARQ |
|
|
ضد جم |
پشتیبانی از پرش فرکانس پویا در داخل و در بین باند های فرکانس |
|
|
