| نام تجاری: | IWAVE |
| شماره مدل: | FD-780X |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، D/P |
رادیو SDR Multi Hops OEM IP Mesh برای ارتباطات سیستم بدون سرنشین
مقدمه

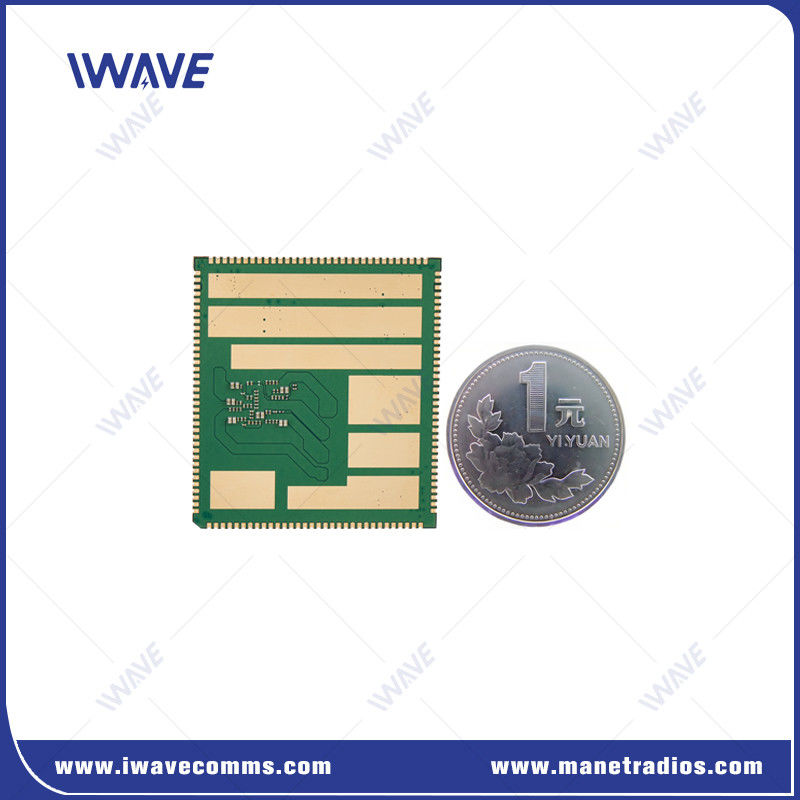

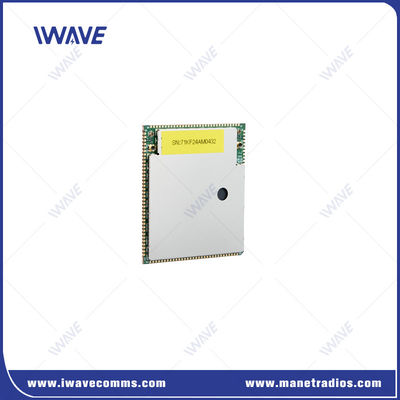

FD-780X یک ماژول اصلی SDR برای شبکه خود سازماندهی بدون مرکز MESH است. این ماژول اصلی بر اساس استانداردهای ارتباطات بی سیم LTE است، فناوری های کلیدی مانند OFDM و MIMO را اتخاذ می کند،پشتیبانی از تخصیصات پهنای باند متعدد (1.4MHz، 3MHz، 5MHz، 10MHz، 20MHz، 40MHz) ، از حالت CA (جمع آوری حامل) پشتیبانی می کند و طراحی معماری مسطح را برای کاهش تأخیر و بهبود قابلیت های انتقال داده به طور موثر اتخاذ می کند.اين داراي ويژگي هاي فاصله انتقال طولاني است، خروجی داده های بزرگ و ضد تداخل قوی. ماژول اصلی یک راه حل تراشه SOC بالغ با یکپارچگی بالا را اتخاذ می کند. در حالی که اندازه را کاهش می دهد،همچنین به طور موثر مصرف برق سیستم را کاهش می دهد، پاسخگویی به نیازهای صنعت از مشتریان مختلف برای توسعه UAV، UGV و سناریوهای دیگر برای ارتباطات قابل اعتماد.
مزایارادیو SDR(FD-780X)
|
|
|
مشخصات رادیو SDR
|
آیتم های عملکردی |
توضیحات |
جزئیات |
|
PCB |
صفحه رابط یک طرفه |
محدوده تحمل: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
باند RF 1 |
1420-1530MHz |
|
باند RF 2 |
566-678MHz |
|
|
سطح قدرت |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
حساسیت (1Mbps) |
1.4G ((14700 کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
رابط |
UART |
3 |
|
HSIC |
USB 2.0 سرعت بالا |
|
|
USB |
USB 2.0 سرعت بالا |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
قدرت |
VSYS |
3.7 ولت تا 4.35 ولت,پیشنهاد 4.0V (خروجی) |
|
D1V8A |
1خروجی.8 ولت |
|
|
A2V85A |
2خروجی.85 ولت |
|
|
VCC_D3V3 |
3خروجی.3 ولت |
|
|
5V_FEM |
منبع برق تراشه RF PA ((Input) |
|
|
شبکه |
حالت شبکه |
شبکه خصوصی بدون مرکز |
|
ظرفیت |
حداکثر 32 گره |
|
|
حبوبات |
پشتیبانی از توپولوژی مسیریابی چند hop، تا 31 hop |
|
|
ارتباطات |
از حالت انتقال تک پخش، چند پخش و پخش پشتیبانی می کند. هر گره می تواند از این سه حالت برای ارتباطات استفاده کند |
|
|
نرخ داده |
تمام گره ها ارتباط برقرار می کنند و پهنای باند کاری را به اشتراک می گذارند و حداکثر سرعت 100Mbps است |
|
|
همگام سازی زمان |
مستقل از ساعت خارجی، خود هم زمان |
|
|
کنترل قدرت |
تمام گره ها قدرت انتقال را به طور سازگار تنظیم می کنند |
|
|
ادغام زیر شبکه |
پشتیبانی از تقسیم یک شبکه به چندین شبکه |
|
|
سرعت حرکت |
حداکثر پشتیبانی 300km/h |
|
|
ارسال مجدد |
ارسال مجدد HARQ |
|
|
ضد جم |
پشتیبانی از پرش فرکانس پویا در داخل و در بین باند های فرکانس |
|
|
