| نام تجاری: | IWAVE |
| شماره مدل: | FD-780X |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، D/P |

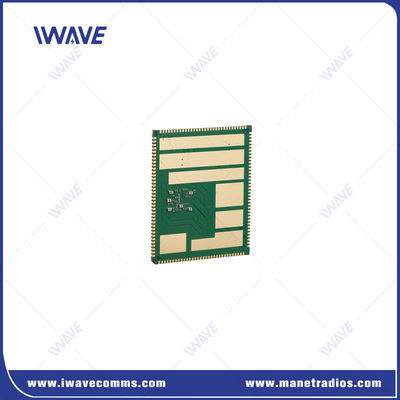

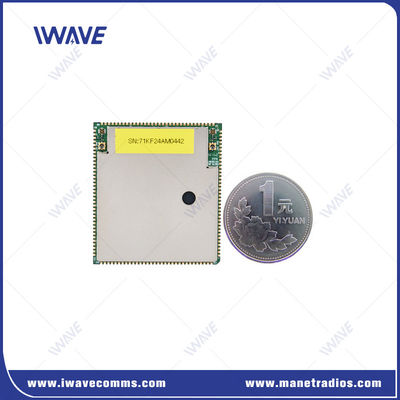

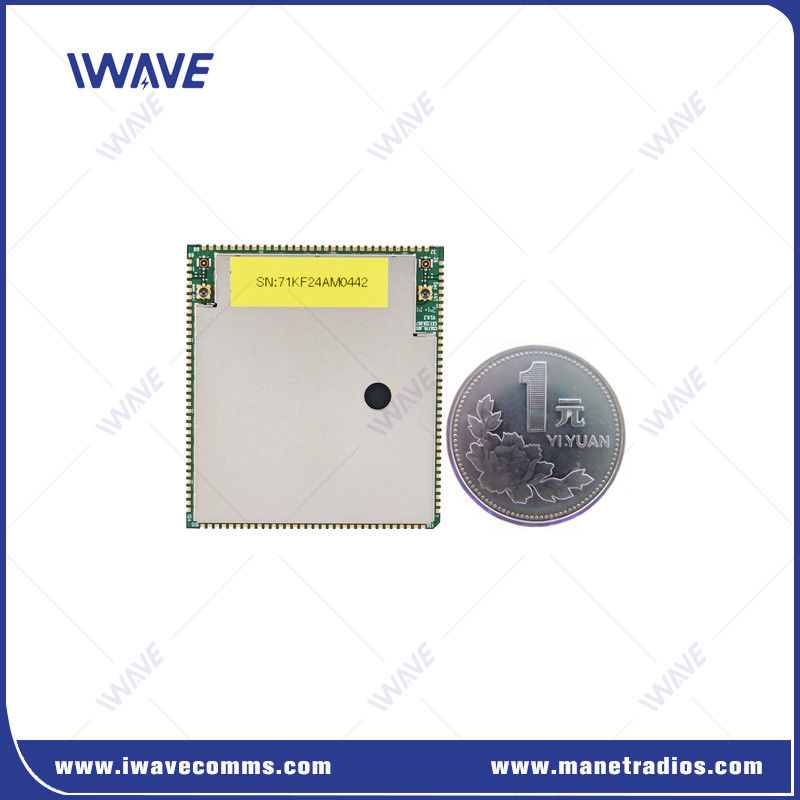

رادیوهای 100Mbps UHF تعریف شده توسط نرم افزار رادیوهای IP Mesh برای UGV و رباتیک
مقدمه
FD-780X پیشرفته ترین، مقیاس پذیر ترین و کارآمدترین سیستم شبکه ای Mobile Ad Hoc Networking (MANET) در دسترس است که در حال حاضر در یک فاکتور فرم ماژول جاسازی شده بهینه شده SWaP ارائه می شود.این ماژول اجازه می دهد تا یکپارچه سازی در محصولات خود را، متصل کردن UAVs، UGVs، و سنسورها در یک شبکه ی یکپارچه.تجهیزات اضافی در پلتفرم شما.
مزایارادیو های تعریف شده با نرم افزار رادیو های IP Mesh(FD-780X)
|
|
 |
مشخصات رادیوهای تعریف شده نرم افزاری رادیوهای IP Mesh
|
آیتم های عملکردی |
توضیحات |
جزئیات |
|
PCB |
صفحه رابط یک طرفه |
محدوده تحمل: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
باند RF 1 |
1420-1530MHz |
|
باند RF 2 |
566-678MHz |
|
|
سطح قدرت |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
حساسیت (1Mbps) |
1.4G ((14700 کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
رابط |
UART |
3 |
|
HSIC |
USB 2.0 سرعت بالا |
|
|
USB |
USB 2.0 سرعت بالا |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
قدرت |
VSYS |
3.7 ولت تا 4.35 ولت,پیشنهاد 4.0V (خروجی) |
|
D1V8A |
1خروجی.8 ولت |
|
|
A2V85A |
2خروجی.85 ولت |
|
|
VCC_D3V3 |
3خروجی.3 ولت |
|
|
5V_FEM |
منبع برق تراشه RF PA ((Input) |
|
|
شبکه |
حالت شبکه |
شبکه خصوصی بدون مرکز |
|
ظرفیت |
حداکثر 32 گره |
|
|
حبوبات |
پشتیبانی از توپولوژی مسیریابی چند hop، تا 31 hop |
|
|
ارتباطات |
از حالت انتقال تک پخش، چند پخش و پخش پشتیبانی می کند. هر گره می تواند از این سه حالت برای ارتباطات استفاده کند |
|
|
نرخ داده |
تمام گره ها ارتباط برقرار می کنند و پهنای باند کاری را به اشتراک می گذارند و حداکثر سرعت 100Mbps است |
|
|
همگام سازی زمان |
مستقل از ساعت خارجی، خود هم زمان |
|
|
کنترل قدرت |
تمام گره ها قدرت انتقال را به طور سازگار تنظیم می کنند |
|
|
ادغام زیر شبکه |
پشتیبانی از تقسیم یک شبکه به چندین شبکه |
|
|
سرعت حرکت |
حداکثر پشتیبانی 300km/h |
|
|
ارسال مجدد |
ارسال مجدد HARQ |
|
|
ضد جم |
پشتیبانی از پرش فرکانس پویا در داخل و در بین باند های فرکانس |
|
|
