| نام تجاری: | IWAVE |
| شماره مدل: | FD-610X |
| مقدار تولیدی: | 2 |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، D/P |

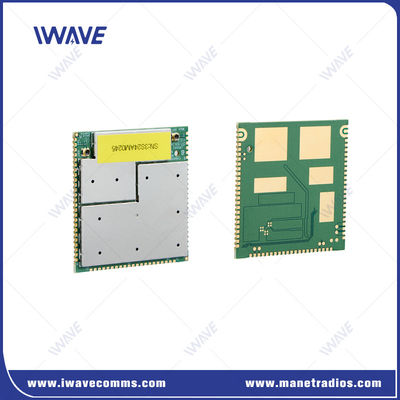

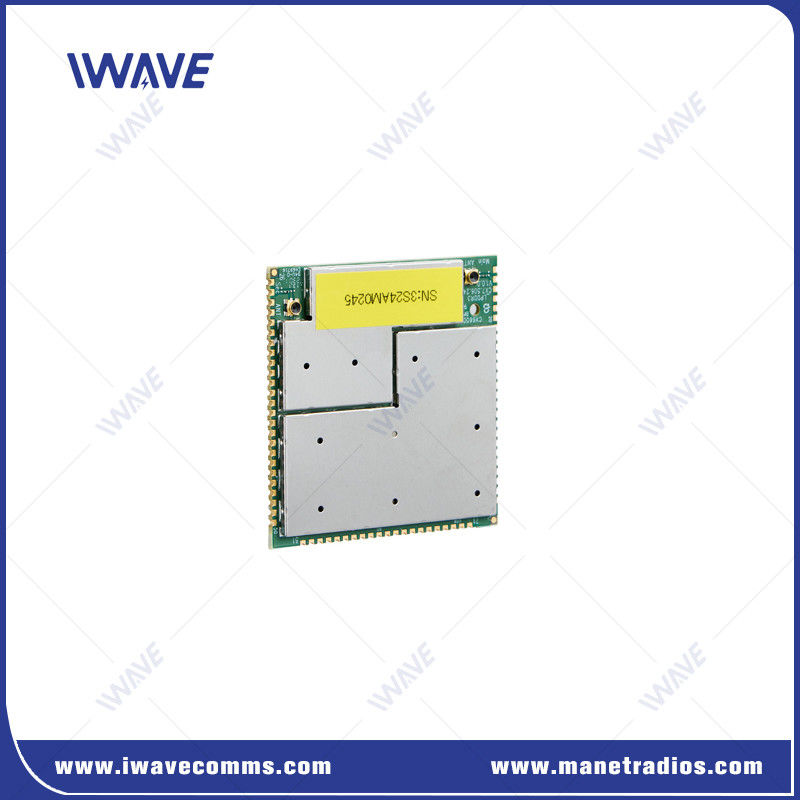

راه حل SoC بی سیم موبایل برای هواپیماهای بدون سرنشین BVLOS و سیستم های بدون سرنشین
مقدمه
پيوندهاي قوي و بي سيم براي تمام نيازهاى ارتباطات بدون سرنشين
IWAVE در خط مقدم توسعه نسل بعدی لینک های داده ی تاکتیکی پهن باند است که در راه حل های پیشرفته ارتباطات بی سیم برای سیستم های بدون سرنشین تخصص دارد.سیستم های مخابراتی پیشرفته رادیویی ما، با استفاده از فن آوری OFDM و MIMO، برد و ثبات استثنایی را ارائه می دهند و آنها را برای سیستم عامل های با تحرک بالا مانند وسایل نقلیه هوایی بدون سرنشین (UAV) ، وسایل نقلیه زمینی بدون سرنشین (UGV) ،و کشتی های سطح بدون سرنشین (USV).
ویژگی های اصلی راه حل SoC بی سیم
فناوری IP Mesh: اتصال با سرعت بالا را برای شبکه های میش UAV ها، UGV ها و وسایل نقلیه دریایی مستقل فراهم می کند.
AT Command: اطلاعات پورت سریال را از طریق IP دریافت می کند و به طور گسترده برای ناوگان UGV، UAV swarm استفاده می شود.
خود درمانی: دارای یک شبکه مایع و خود درمانی است که با محیط های متحرک متحرک سازگار می شود و اتصال مداوم را تضمین می کند.
دامنه عالی و قابلیت NLOS: ارائه دامنه عالی و ارتباطات قابل اعتماد حتی در شرایط غیر خط دید (NLOS).
شبکه مقیاس پذیر: از 16 گره در یک شبکه فرکانسی واحد پشتیبانی می کند و امکان استفاده در مقیاس بزرگ را فراهم می کند.
سرعت بالا: حداکثر سرعت 30Mbps را فراهم می کند و انتقال داده های کارآمد را برای برنامه های کاربردی سخت تضمین می کند.
گره های همه کاره: هر گره می تواند به عنوان یک منبع داده و یک تکرار کننده عمل کند و انعطاف پذیری و انعطاف پذیری شبکه را افزایش دهد.
شبکه IP شفاف: اجازه می دهد تا اتصال یکپارچه از هر دستگاه IP عمومی، ساده سازی ادغام با سیستم های موجود.
مشخصات
راه حل شبکه IP SoC بی سیم برای UAV ها، هواپیماهای بدون سرنشین، UGV ها و رباتیک
| انتقال | دستگاه تصویربرداری ماژول کنترل اصلی برای جمع آوری و رمزگذاری داده ها | دوربین |
| ماژول کنترل اصلی داده های رمزگذاری شده را از طریق رابط USB یا HSIC به FD-610X ارسال می کند | رابط فیزیکی USB/HISC، به صورت منطقی مجازی در یک کارت شبکه | |
| FD-610X داده های تصویر رمزگذاری شده را از طریق رابط هوا به طرف گیرنده ارسال می کند. | ||
| دریافت | طرف دریافت کننده FD-610X داده های تصویر رمزگذاری شده را دریافت می کند و سپس به صورت شفاف به ماژول کنترل اصلی منتقل می کند. | |
| FD-610X داده ها را از طریق رابط USB یا HSIC به ماژول کنترل اصلی ارسال می کند. | رابط فیزیکی USB/HISC، به صورت منطقی مجازی در یک کارت شبکه | |
| پس از اینکه ماژول کنترل اصلی داده ها را دریافت می کند، رمزگشایی و نمایش تصویر را انجام می دهد. | ||
| اندازه PCB | 43.40*45.00*3.00 میلی متر | |
| RF | فرکانس | 2.4Ghz: 2401.5-2481.5MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826MHz | ||
| قدرت RF | 25dBm | |
| حساسیت (رسيدگي) |
2.4Ghz ((24415 کانال) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
دسترسی |
| 1.4Ghz ((14379 کانال) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
دسترسی | |
| 800Mhz ((8160 کانال) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
دسترسی | |
| رابط | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 سرعت بالا | |
| ایالات متحده | USB 2.0 سرعت بالا | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| آنتن | 2 |
درخواست
دستگاه های بدون سرنشین کوچک
سیستم UAS بدون سرنشین
UGV
گسترش بی سیم اترنت
تلومتر بی سیم
انتقال ویدئوی بی سیم NLOS
سیستم های کنترل بی سیم
ویدیو
ویدیو
|
|
