| نام تجاری: | IWAVE |
| شماره مدل: | FD-6100 |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L/C، D/P، T/T |

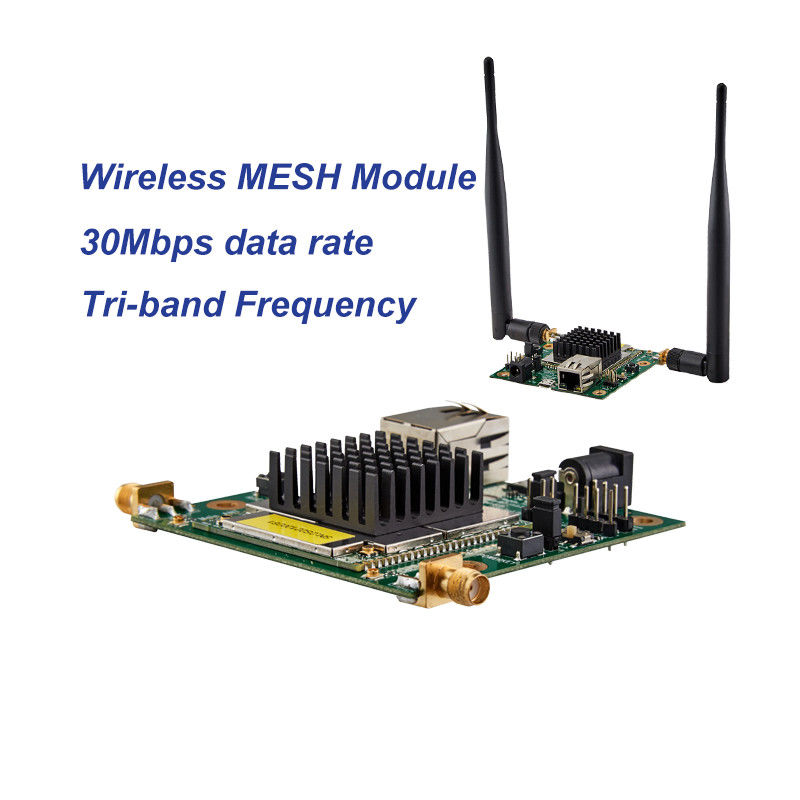

30Mbps IP MESH بی سیم NLOS ویدئو و داده های TTL رادیو
FD-6100 یک پیوند داده دیجیتالی جمع و جور و متنوع است که برای برنامه های UAV (رویاب هوایی بدون سرنشین) و UGV (رویاب زمینی بدون سرنشین) طراحی شده است.
در اینجا خلاصه ای از ویژگی ها و مشخصات آن وجود دارد:
ویژگی های کلیدی
فرکانس سه باند: در 800 MHz، 1.4 GHz و 2.4 GHz کار می کند، از طریق نرم افزار برای عملکرد بهینه در محیط های مختلف انتخاب می شود.
نرخ داده: از نرخ داده تا 30 مگابایت در ثانیه برای هر دو لینک بالا و پایین پشتیبانی می کند و ارتباطات ویدئویی و تلمیتری با کیفیت بالا را تضمین می کند.

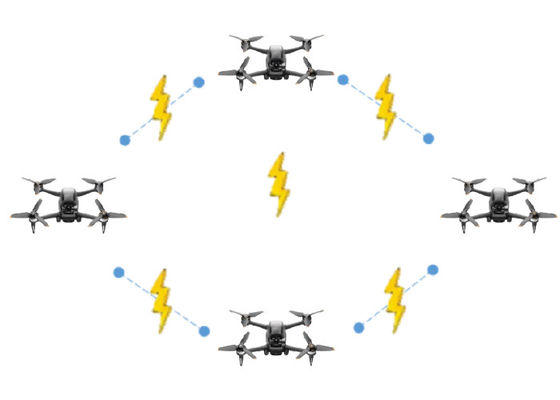

میش خود درمانی مایع: برای برنامه های تلفن همراه بهینه شده است و یک راه حل شبکه شبکه قوی و انعطاف پذیر را فراهم می کند.
فاصله بلند LOS: به محدوده خط دید 10 کیلومتری از هوا به زمین می رسد، که آن را برای عملیات نظارت گسترده مناسب می کند.
قدرت خروجی تنظیم پذیر: دارای قدرت خروجی کل تنظیم پذیر 25 dBm با محدوده قدرت از -40 dBm تا +25 dBm است.
ظرفیت گره: پشتیبانی از تا 32 گره در یک شبکه شبکی فرکانسی واحد، امکان پیکربندی شبکه گسترده را فراهم می کند.
حالت های ارتباطی چندگانه: قادر به کار در حالت های میش، نقطه به چند نقطه و نقطه به نقطه، که انعطاف پذیری را برای کاربردهای مختلف فراهم می کند.
IP همزمان و داده های سریال: اجازه می دهد تا برای اتصال هر دستگاه IP عمومی، تضمین گزینه های ادغام متنوع.
تأخیر کم: تأخیر کمتر از 25 میلی متر را حفظ می کند، که آن را برای برنامه های کاربردی حیاتی در زمان واقعی مناسب می کند.
عملکرد قوی RF: از فناوری FHSS (Frequency Hopping Spread Spectrum) در کنار استانداردهای TD-LTE برای افزایش قابلیت اطمینان استفاده می کند.
رمزگذاری: از رمزگذاری AES 128 / 256 بیتی برای انتقال داده های امن پشتیبانی می کند.
مدیریت رابط کاربری وب: پیکربندی، مدیریت و توپولوژی در زمان واقعی را می توان از طریق یک رابط وب کاربر پسند مدیریت کرد.
ارتقاء نرم افزار: اجازه ارتقاء نرم افزار محلی و از راه دور را برای اطمینان از به روز بودن دستگاه می دهد.
دمای کار: برای کار در طیف گسترده ای از دما از -40 °C تا +80 °C طراحی شده است
فشرده و سبک وزن: با وزن تنها 50 گرم و مصرف فقط 5 وات قدرت ورودی، برای ادغام در سیستم عامل های فشرده ایده آل است.
نتیجه گیری
FD-6100 یک راه حل پیشرفته برای ارتباطات بی سیم با کیفیت بالا در محیط های چالش برانگیز، به ویژه برای عملیات UAV و UGV است.
ترکیبی از ویژگی های قوی، انعطاف پذیری و مصرف انرژی کم آن را به یک انتخاب پیشرو برای نظارت مدرن و نیازهای تله متری تبدیل می کند.
اگر سوالی دارید یا به اطلاعات بیشتر نیاز دارید، آزادانه از ما بپرسید!
ایده آل برای استفاده برای پوشش گسترده و چند هپ، برنامه های موبایل مانند رباتیک
ارتباطات تاکتیکی
انتقال ویدئویی بی سیم وسایل نقلیه زمینی بدون سرنشین
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10 کيلومتر ((از هوا به زمين)) 500 متر-3 کيلومتر ((NLOS از زمين به زمين)) | |
| ظرفیت | 16 گره | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال در صورت فراخوان، داده های کنترل در اولویت ارسال می شوند. |
|
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفق شدن شبکه، هر گره FD-6100 می تواند داده های سریالی را دریافت کند. 2اگر میخواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خودتان فرمت را تعریف کنید. |
||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
|
