| نام تجاری: | IWAVE |
| شماره مدل: | FIM-2450 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
50 کیلومتر برد بلند HDMI و SDI فرستنده ویدئویی بدون سرنشین و اتصال سریال داده
توضیحات

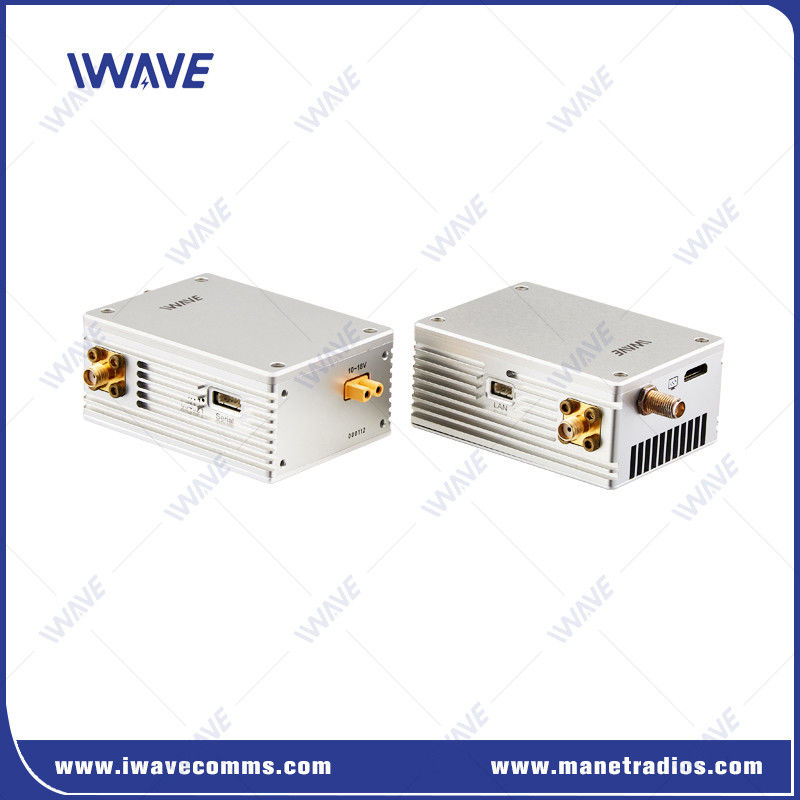

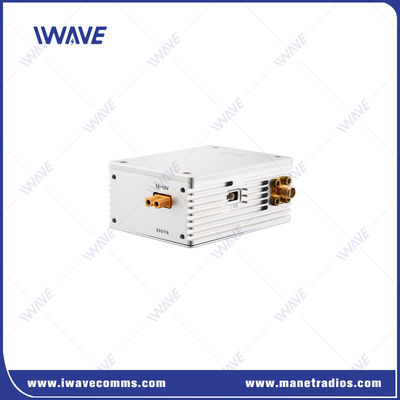

فرستنده ویدئویی IWAVE FIM-2450 برای هواپیماهای بدون سرنشین HDMI و SDI و اتصال سریال داده ها کانال های ویدئویی و کنترل قوی برای هواپیماهای بدون سرنشین بزرگ ((VTOL / هواپیماهای بدون سرنشین بال ثابت) با ورودی ویدئویی HDMI ، SDI و IP را فراهم می کند.این دستگاه ویدئوی فول اچ دی و داده های کنترل پرواز MAVLINK را بدون هیچ زیرساختی برای 50 کیلومتر ارائه می دهد..
فرستنده دوربین FIM-2450 بر اساس تکنولوژی پیشرفته TDD-COFDM است.که به FIM-2450 توانایی پشتیبانی از سرعت بالا تا 6Mbps در کانال ویدیو و پایداری برتر در کانال کنترل را در فاصله 50 کیلومتری می دهد.
واحد داخل FIM-2450 فقط 160 گرم وزن داره
کانال ویدئویی را می توان به راحتی از طریق رابط HDMI، رابط SDI و رابط Ethernet متصل کرد. رابط های سریالی می توانند برای کانال کنترل استفاده شوند.
ویژگی های کلیدی
|
• آنتن دوگانه Tx و آنتن دوگانه Rx • کدگذاری بسیار کارآمد H.264 + H.265 / FPGA |
|
کار با باند 800Mhz و 1.4G
فرستنده ویدئویی بلند مدت FIM-2450 از فرکانس 806 تا 826Mhz و 1428-1448Mhz برای جلوگیری از تداخل با سیستم های کنترل هواپیما استفاده می کند که معمولا 2.4 GHz است.
FHSS برای ضد تداخل
FHSS بهترین کانال موجود را انتخاب می کند تا برای ضد تداخل استفاده شود.
ورودی دوربین SDI/HDMI/IP
ورودی ویدئویی: پورت اترنت برای دوربین IP، پورت mini HDMI برای دوربین HDMI و پورت SMA برای دوربین sdi.
خروجی ویدئو: HDMI، SDI و اترنت.
کنترل پرواز
FIM-2450 دارای دو پورت سریال دوگانه است. آنها قادر به انتقال سیگنال کنترل برای کنترل کننده پرواز ثابت بر روی UAV هستند. این به راحتی با Pixhawk 2 / cube / v2 کار می کند.4.8/4 ، Apm28، و غیره پشتیبانی نرم افزار زمینی برنامه ریز ماموریت و QGround.
انتقال رمزگذاری شده
فرستنده ويديويي ديجيتالي FIM-2450 از روش AES128 براي رمزگيري ويديو استفاده ميکنه تا مطمئن بشه که هيچ کس غير مجاز قادر به بازجويي ويديوي شما نيست
درخواست
ارتباط پایین ویدئویی بدون سرنشین برای انتقال دقیق و سریع ویدئو از یک مکان به مکان دیگر است تا مردم در زمین بتوانند به وضوح ببینند که در زمان واقعی چه اتفاقی می افتد.فرستنده ویدئویی درون همچنین به عنوان "چشمان" درون ها شناخته می شوداین دستگاه نقش مهمی در شرایط اضطراری مانند بازرسی خط لوله نفت، بازرسی ولتاژ بالا، نظارت بر آتش سوزی جنگل و غیره دارد.مردم روی زمین می توانند به سرعت واکنش نشان دهند هنگامی که حادثه اضطراری رخ می دهد.
مشخصات
| فرکانس | 800Mhz | 806~826MHz |
| 1.4Ghz | 1428~1448MHz | |
| ضد تداخل | پرش فرکانس | |
| پهنای باند | 8MHz | |
| قدرت RF | 2W | |
| محدوده انتقال | 50 کيلومتر | |
| نرخ تاریخ | 6Mbps (به اشتراک گذاشته شده توسط ویدیو، اترنت و داده های سریالی) بهترین جریان ویدیویی: 2.5Mbps | |
| نرخ بود | 115200 | |
| حساسیت Rx | -104دبلم | |
| الگوریتم تحمل خطای بی سیم | تصحیح خطای FEC به جلو باند پایه بی سیم / تصحیح خطای فوق العاده کدک ویدیو | |
| تاخیر ویدئو | زمان تاخیر کل برای رمزگذاری + انتقال + رمزگشایی 720P/60 <50 ms 720P/30 <40 ms 1080P/60 <80ms 1080P/30 <50ms |
|
| زمان بازسازی لینک | <1s | |
| تعدیل | QPSK لینک بالا/QPSK لینک پایین | |
| فرمت فشرده سازی ویدیو | H.264 | |
| فضای رنگی ویدئو | 4:2:0 (انتخاب 4:2(۲) | |
| رمزگذاری | AES128 | |
| زمان شروع | 15s | |
| قدرت | DC-12V (718V) | |
| رابط | رابط های کاربری در Tx و Rx یکسان هستند1* ورودی/خرید ویدیو: Mini HDMI 1* ورودی/خرید ویدیو: SMA ((SDI)) 1* رابط ورودی قدرت 2* رابط آنتن: SMA 2* سریال (3.3VTTL) 1*LAN (100Mbps) |
|
| شاخص ها | نشانگر وضعیت پیوندهای بی سیم | |
| مصرف برق | Tx: 17W ((Max) Rx: 16W | |
| درجه حرارت | کار: -40 ~ + 85 °C ذخیره سازی: -55 ~ + 100 °C | |
| ابعاد | Tx/Rx:73.8 x 54 x 31 میلی متر(SMA و پلاگین برق را شامل نمی شود) | |
| وزن | Tx/Rx: 160g | |
| طراحی کیس فلزی | ماشین آلات CNC | |
| پوسته ای از آلیاژ دوگانه آلومینیوم | ||
| ماشین آلات آنوديزر رسانا | ||
|
|
