| نام تجاری: | IWAVE |
| شماره مدل: | FIM-2450 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

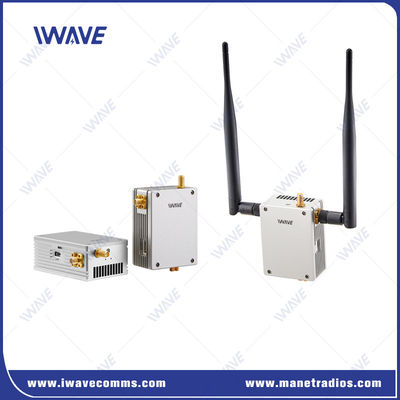

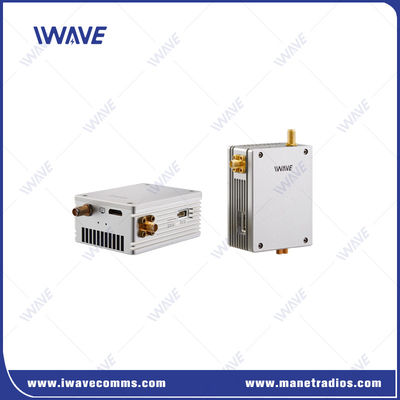

فرستنده ویدئویی UAV 30km برای HDMI SDI 1080P Video و Telemetry Mavlink Data
توضیحات
FIM-2450 یک فرستنده ویدئویی بدون سرنشین برای فاصله های طولانی 30-50 کیلومتری با ویدئوی Full HD و انتقال داده های TTL دوگانه است.این استانداردهای کیفیت پخش و پایداری را به عرصه ویدئوی هوایی UAV که به سرعت در حال تکامل و تنوع است، می آورد.. این یک اتصال ویدیویی حرفه ای UAV HD با ویژگی های سبک وزن ، جمع و جور و قوی است. واحد هوا تنها 146 گرم ((5.1 اونس) است.هر دو واحد هوا و واحد زمینی مجهز به آنتن فیبر Omni می توانند محدوده 30-50 کیلومتری هوا را با تغذیه ویدیویی 1080P تضمین کنند..
فرکانس کار 2.405-2.479Ghz توسط نرم افزار تنظیم می شود.
پورت های مختلف با HDMI ، LAN و پورت سریال دوگانه کامل به کاربران امکان می دهد بار های مختلف را بر روی هواپیماهای بدون سرنشین اعمال کنند.
تاخیر کوتاه با تاخیر 50 میلیمتر برای ویدیوی 1080P.
ویژگی های کلیدی
|  |
تاخیر کم
ارتباطات دوربرد
مدل سازی پیشرفته، PA با عملکرد بالا، FEC Alogrithm و ماژول RF گیرنده فوق حساس.
-40°C تا +85°C دمای کار
تمام تراشه ها، قطعات الکترونیکی و اجزای صنعتی درجه تحمل -40 °C ~ 85 °C
بنادر مختلف
فرستنده ويديويي اچ دي ام اي درون FIM-2450 با پورت هاي سريالي HDMI، SDI، LAN و full duplex مجهز شده است.کاربران می توانند به طور همزمان از طریق برنامه ریز ماموریت یا QGround، فیلم زنده و کنترل پرواز را در زمین دریافت کنند..
درخواست
به طور خاص برای UAV هوا به زمین LOS 30-50km HD ویدئو و داده های کنترل پرواز برای انتقال عکاسی هوایی، اخبار، رویدادهای ورزشی، تحقیقات پنهان، نظارت تصویری طراحی شده است،انتقال ویدئویی بی سیم در زمان واقعی و سایر زمینه ها.
ایده آل برای UAV های متوسط و بزرگ فاصله مانند UAV های چند روتور، UAV های بال ثابت و VTOL UAV های بال ثابت و غیره.
مشخصات
| فرکانس | 2.4GHz (2.402-2.482GHz) |
| تشخیص خطا | اصلاح خطای فوق العاده LDPC FEC/Video H.264/265 |
| قدرت انتقال RF | ۳۳ دی بی ام |
| مصرف برق | TX: 19 وات/RX: 8 وات |
| فاصله | 30-50 کیلومتر ((یادداشت: فاصله واقعی به محیط مربوط است) |
| پهنای باند | 4/8MHz |
| آنتن | 1T: آنتن های همه جهت 1R: آنتن های همه جهتی یا آنتن های پانلی |
| ورودی و خروجی ویدئو | بر روی هادیمی مینی TX/RX یا FFC تبدیل به HDMI-A TX/RX |
| فضای رنگی ویدئو | حالت پیش فرض 4:2:0 |
| ویدیو فشرده شده | AVC افزونه H.265 ویژگی جریان TS |
| رمزگذاری | AES128 |
| حالت انتقال | از نقطه به نقطه |
| زمان شروع | 25 دلار |
| زمان اتصال مجدد | کمتر از 1s پس از بازگشت سیگنال |
| تاخیر از انتهای به انتهای | 50-70ms برای1080P60/720P60 رمزگذاری و رمزگشایی |
| نرخ انتقال | 3/6Mbps |
| احساساتی باشید | -98dbm@4Mhz |
| -95dbm@8Mhz | |
| عملکرد دو طرفه | پشتیبانی از داده های ویدیویی و دوگانه به طور همزمان |
| داده ها | پشتیبانی از TTL/MAVLINK/Telemetry |
| رابط | 1080P/60 HDMI مینی ×1 |
| آنتن ×1 | |
| S1 TTL پورت سریال دو طرفه ×1 | |
| RS 232 دو طرفه پورت سریال ×1 ((RS 232 و S1 TTL پورت سریال نمی تواند در همان زمان استفاده شود) | |
| اترنت به RJ45 در ویندوز ×1 | |
| قدرت ورودی ×1 | |
| نور شاخص | حالت ورودی / خروجی HDMI ((WL Light) |
| نشانگر قدرت سیگنال (۱، ۲، ۳) | |
| شاخص وضعیت اتصال ((5, 6) | |
| صفحه مدار ویدئویی نشانگر کار ((4) | |
| چراغ قدرت | |
| HDMI | HDMI mini/Flexible Flat Cable ((FFC)) |
| طراحی کیس فلزی | تکنولوژی CNC |
| پوسته ای از آلیاژ آلومینیوم دوگانه | |
| دستگاه های آنودیزاسیون رسانا | |
| منبع برق | DC7- 18V (DC12V توصیه می شود) |
| محدوده دما | دمای کار: -40°C ~ +85°C |
| دمای ذخیره سازی: -55°C ~ +85°C | |
| ابعاد | Tx/Rx: 74.6×72.9×22.5mm |
| وزن | Tx/Rx 146g |
|
|
