| نام تجاری: | IWAVE |
| شماره مدل: | FD-615MT |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

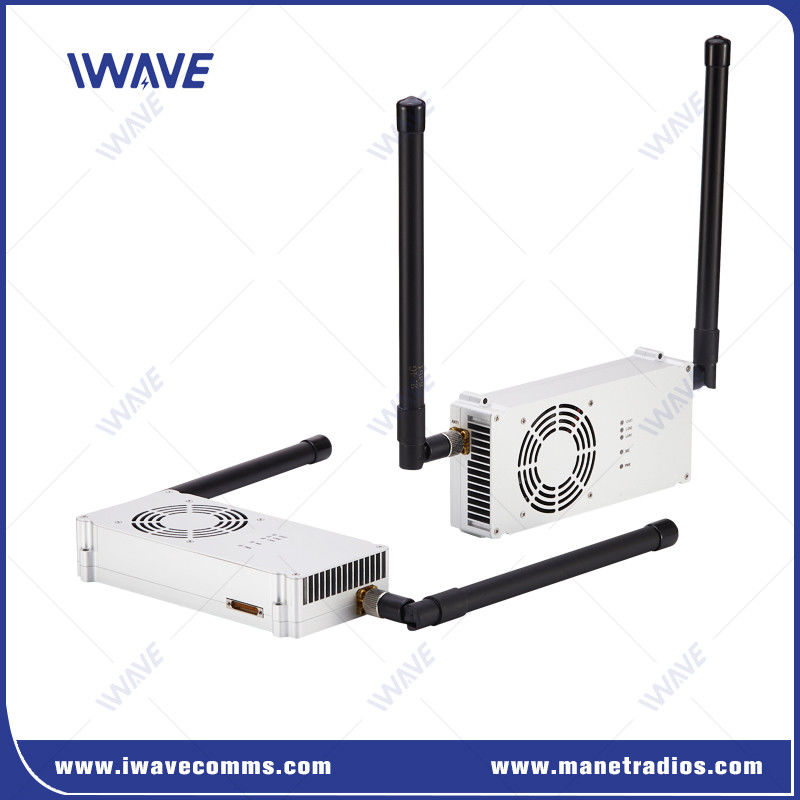

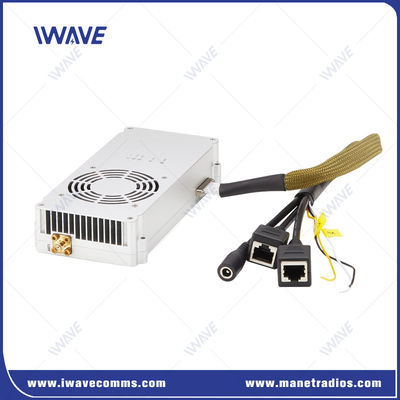

50KM Drone Long Range TCPIP/UDP MIMO IP MESH لینک
مقدمه
FD-615MT 50KM drone long range TCPIP/UDP MIMO IP MESH link ایجاد یک مرکز بدون مرکز، خود شکل گیری، خود سازگاری و خود بهبود مسیرهای پویا/
شبکه شبکه ارتباطات رله اتوماتیک. آن را به دست می آورد مسیریابی پویا، چند هپ رله HD ویدیو،داده های چند کانال و صدا صدا بین گره های مختلف یک شبکه در برنامه های پیچیده.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
این ابزار مزایای زیادی در استفاده از VTOL / هواپیماهای بدون سرنشین بال ثابت / هلیکوپتر با وزن تنها 280g دارد.
در نسخه های 10 و 20 وات برای ایجاد یک پیوند ارتباطات رمزگذاری شده برای گروه UAV فراتر از خط دید در محیط های RF پیچیده است.
ویژگی های کلیدی
طراحی شده بر اساس استاندارد ارتباطات بی سیم TD-LTE، فن آوری های OFDM و MIMO. به هیچ ایستگاه پایه ای وابسته نیست.شبکه به طور خودکار مسیرها را بر اساس عواملی مانند تعداد انتقال و محیط کانال تغییر می دهد..
ارائه می دهد 50km هوا به زمین HD کامل ویدیو downlink با انتقال داده دو جهت برای VTOL / هواپیماهای بدون سرنشین بال ثابت / هلیکوپتر. با کمتر از 60ms-80msof تاخیر برای 150km،تا بتونيد ببينيد و کنترل کنيد که چه اتفاقي داره ميفته.
محصول IWAVE IP MESH به صورت داخلی پیوند فعلی را بر اساس عواملی مانند RSRP قدرت سیگنال دریافت شده، نسبت سیگنال به نویز SNR و نرخ خطا بیت SER محاسبه و ارزیابی می کند.اگه شرط قضاوتش برآورده بشه، آن را انجام پرش فرکانس و انتخاب یک نقطه فرکانس بهینه از لیست. آیا برای انجام پرش فرکانس بستگی به حالت بی سیم. اگر حالت بی سیم خوب است،تکان دادن فرکانس تا زمانی که شرایط قضاوت برآورده نشود انجام نمی شود..
پس از بوت کردن، قبل از آخرین خاموش شدن، سعی می کند با نقاط فرکانس ذخیره شده شبکه شود. اگر نقاط فرکانس ذخیره شده برای انتشار شبکه مناسب نیستند،به طور خودکار سعی می کند از نقاط فرکانس های دیگر برای استفاده از شبکه استفاده کند..
قدرت انتقال هر گره به طور خودکار با توجه به کیفیت سیگنال تنظیم و کنترل می شود. |
|
درخواست
ارتباطات راه دور MESH
نظارت بر گشت های خطوط برق و هیدرولوژیک
ارتباطات اضطراری برای آتش نشانی، دفاع مرزی و نظامی
ارتباطات دریایی، میدان نفتی دیجیتال، تشکیل ناوگان
مشخصات
| حساسیت | ||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| عمومی | ماشین آلات | ||
| تکنولوژی | MESH مبتنی بر استاندارد فناوری TD-LTE | درجه حرارت | -20 تا +55 درجه سانتیگراد |
| رمزگذاری | ZUC/SNOW3G/AES (128/256) رمزگذاری لایه 2 اختیاری | ||
| نرخ داده | 30 مگابايت در هر ثانیه | ابعاد | 116*70*17 میلی متر |
| حساسیت | 10MHz/-103dBm | وزن | 190 گرم |
| محدوده | 50 کیلومتر (از هوا به زمین) NLSO 3km-10km ((از زمین به زمین)) (( بستگی به محیط واقعی دارد)) |
مواد | آلومینیوم آنودیزه نقره ای |
| گره | 16 گره | نصب | نصب شده در وسیله نقلیه/در هواپیما |
| تعدیل | QPSK، 16QAM، 64QAM | ||
| MIMO | 2x2 MIMO | قدرت | |
| ضد گیر کردن | به طور خودکار پرش فرکانس | ||
| قدرت RF | 10 وات | ولتاژ ورودی | DC 24V±10٪ |
| تاخیر | انتقال یک هپ ≤30ms | مصرف برق | 30 وات |
|
فرکانس |
رابط |
||
| 1.4Ghz | 1420-1530MHz | RF | 2 × SMA |
| 800Mhz | 806 تا 826 مگاهرتز | اترنت | 1xJ30 |
| توجه: باند فرکانس از سفارشی پشتیبانی می کند | قدرت ورودی | 1 x J30 | |
| داده های TTL | 1xJ30 | ||
| عیب یابی | 1xJ30 | ||
| کمارت | |
| سطح برق | 3.3 ولت و سازگار با 2.85 ولت |
| داده های کنترل | TTL |
| نرخ بود | 115200bps |
| حالت انتقال | حالت عبور |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال فرا می رسد، داده های کنترل در اولویت منتقل می شوند. |
| يادداشت:1. انتقال و دریافت داده ها در شبکه پخش می شود. پس از شبکه موفق، گره FD-615MT می تواند داده های سریالی را دریافت کند. 2اگر شما می خواهید بین ارسال، دریافت و کنترل تمایز داشته باشید، می توانید فرمت را تعریف کنید. |
|

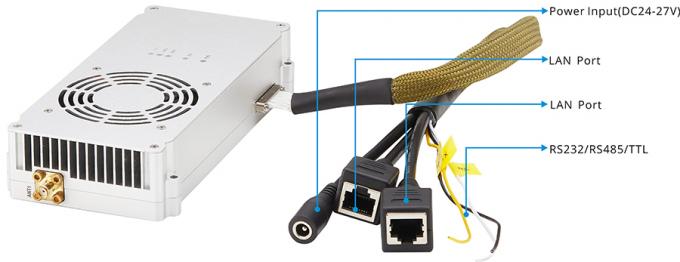

تعریف رابط
|
|
