| نام تجاری: | IWAVE |
| شماره مدل: | FDM-605PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

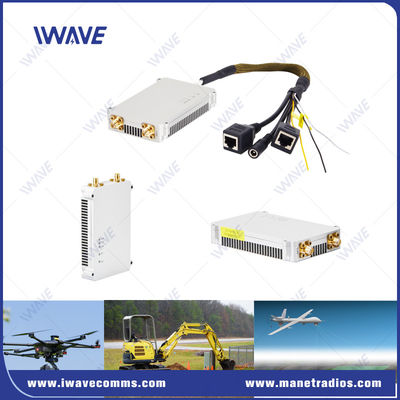

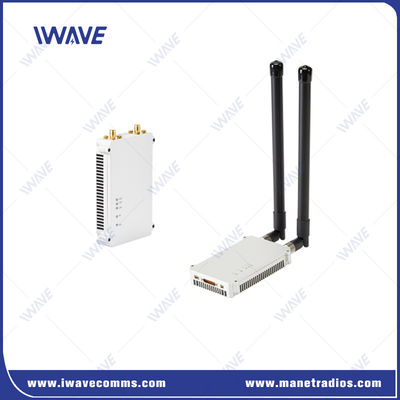

50km 30Mbps TCP UDP نقطه به چند نقطه فرستنده و گیرنده برای هواپیماهای بدون سرنشین
توضیحات
FDM-605P TM یک صفحه شبکه نقطه به چند نقطه برای ارتباط پایین ویدیو و داده با زمین است. این پشتیبانی از چند فرستنده در هوا ارسال ویدیو HD و داده های TTL به یک گیرنده در زمین است.آن را به طور خاص برای ثابت بال هواپیماهای بدون سرنشین / هلیکوپتر / وسایل نقلیه ویدئو downlink برای 50km در طول حرکت سریع طراحی شده است.
آنتن هوشمند MIMO FDM-605P TM را قادر می سازد تا ویدئو HD در زمان واقعی و اتصال پهن باند اترنت با نرخ انتقال 30Mbps را فراهم کند. این خاص برای ارتباطات بی سیم در شبکه های خصوصی حیاتی است.
این ابزار مزایای زیادی در استفاده از VTOL / هواپیماهای بدون سرنشین بال ثابت / هلیکوپتر با وزن تنها 280g دارد.
در نسخه های 10 و 20 وات برای ایجاد یک پیوند ارتباطات رمزگذاری شده برای گروه UAV فراتر از خط دید در محیط های RF پیچیده است.
ویژگی های کلیدی
|
 |
ارتباطات ویدئویی بلند مدت HD و تاخیر کم
ارائه 50km هوا به زمین HD کامل ویدیو downlink با انتقال داده دو طرفه برای VTOL / ثابت بال هواپیما بدون سرنشین / هلیکوپتر.
با کمتر از 60ms-80msof تاخیر برای 150 کیلومتر، به طوری که شما می توانید ببینید و کنترل آنچه اتفاق می افتد زنده.
کنترل قدرت اتوماتیک
قدرت انتقال هر گره به طور خودکار با توجه به کیفیت سیگنال تنظیم و کنترل می شود.
طیف پخش پرش فرکانس (FHSS)
محصول IWAVE IP MESH به صورت داخلی پیوند فعلی را بر اساس عواملی مانند RSRP قدرت سیگنال دریافت شده، نسبت سیگنال به نویز SNR و نرخ خطا بیت SER محاسبه و ارزیابی می کند.اگه شرط قضاوتش برآورده بشه، آن را انجام پرش فرکانس و انتخاب یک نقطه فرکانس بهینه از لیست.
اینکه آیا پرش فرکانس انجام می شود به حالت بی سیم بستگی دارد. اگر حالت بی سیم خوب باشد، پرش فرکانس تا زمانی که شرایط قضاوت برآورده نشود انجام نمی شود.
کنترل نقطه فرکانس خودکار
پس از بوت کردن، قبل از آخرین خاموش شدن، سعی می کند با نقاط فرکانس ذخیره شده شبکه شود. اگر نقاط فرکانس ذخیره شده برای انتشار شبکه مناسب نیستند،به طور خودکار سعی می کند از نقاط فرکانس های دیگر برای استفاده از شبکه استفاده کند..
درخواست
• ارتباطات فاصله دور بین نقاط مختلف
• نظارت بر گشت های خط برق و هیدرولوژی
• ارتباطات اضطراری برای آتش نشانی، دفاع از مرزها و ارتش
• ارتباطات دریایی، میدان نفتی دیجیتال، تشکیل ناوگان
مشخصات
|
عمومی |
مکانیک |
||
| تکنولوژی | بی سیم مبتنی بر تکنولوژی دسترسی TD-LTE | درجه حرارت | -20 تا +55 درجه سانتیگراد |
| رمزگذاری | ZUC/SNOW3G/AES (128/256) رمزگذاری لایه 2 اختیاری | ابعاد | 116*70*17 میلی متر |
| نرخ تاریخ | 30Mbps | وزن | 100 گرم |
| حساسیت | -103دبلم | ||
| محدوده | 50 کیلومتر (از هوا به زمین) | مواد | آلومینیوم آنودیزه نقره ای |
| حالت | نقطه به چند نقطه | نصب | در داخل |
| MIMO | 2x2 MIMO |
قدرت |
|
| تعدیل | QPSK، 16QAM، 64QAM | ||
| قدرت RF | ۳۳ دی بی ام | ولتاژ | 12 ولت DC |
| تاخیر (Latency) | از انتها به انتها: 60ms-80ms | مصرف برق | 11 وات |
| ضد جام | به طور خودکار پرش فرکانس | ||
|
فرکانس |
رابط ها |
||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | RF | 2 × SMA |
| 800Mhz | 806 تا 826 مگاهرتز | اترنت | 1xJ30 |
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||
| ورودی قدرت | 1xJ30 | ||
| داده های TTL | 1xJ30 | ||
| عیب یابی | 1xJ30 | ||
|
COMUART |
|
| سطح برق | 3.3 ولت و سازگار با 2.85 ولت |
| داده های کنترل | RS232 |
| نرخ بود | 115200bps |
| حالت انتقال | حالت عبور |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال فرا می رسد، داده های کنترل در اولویت منتقل می شوند. |
| يادداشت: 1. داده های ارسال و دریافت در شبکه پخش می شود. پس از شبکه موفق، هر واحد FDM-605P TM می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. |
|
|
حساسیت |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
|
|
