| نام تجاری: | IWAVE |
| شماره مدل: | FIM-2410 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

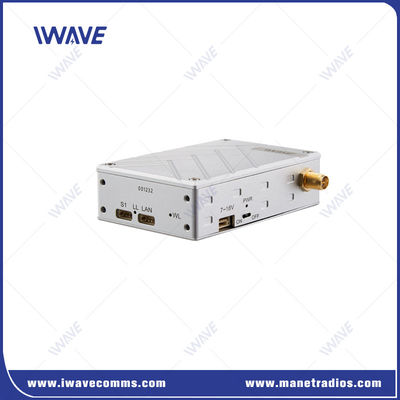

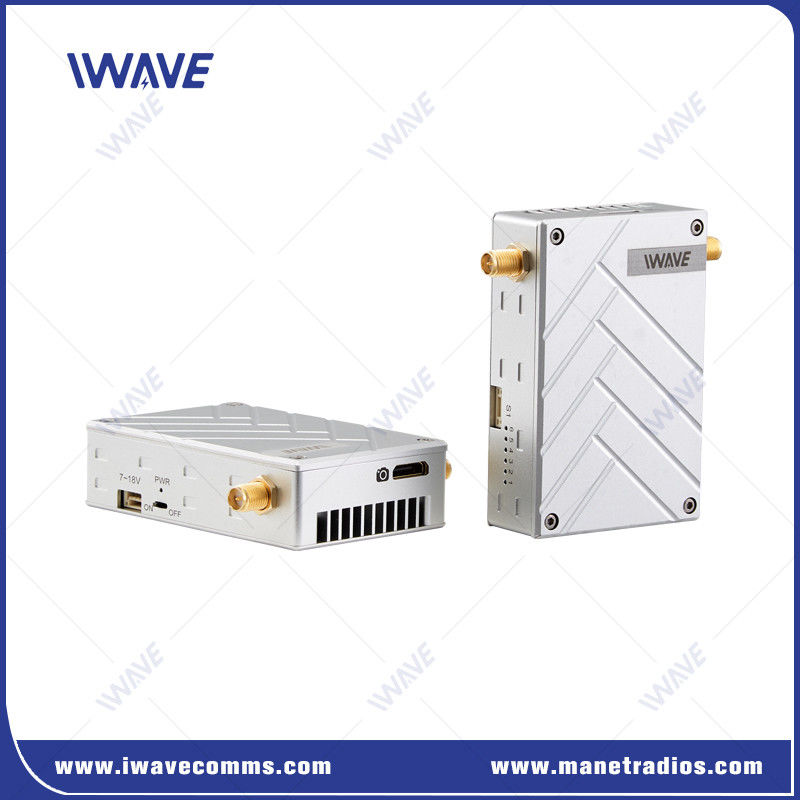

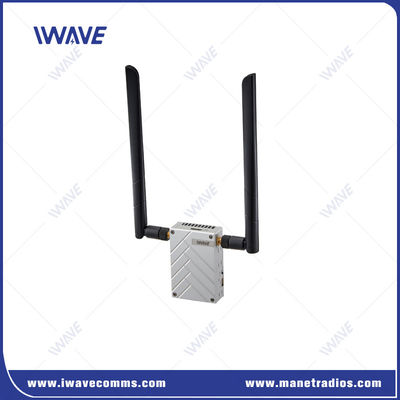

فرستنده ویدئویی 10 کیلومتری برای دوربین HDMI و تله متری
مقدمه
FIM-2410 یک فرستنده ویدئویی 10 کیلومتری برای ویدئوی HD در زمان واقعی و داده های تلمیتری با باند 2.4Ghz است.
از آنجا که بسیاری از سیگنال های بی سیم بر روی باند های 2.4GHz پخش شده اند، به منظور جلوگیری از تداخل،FIM-2410 از فناوری TDD-COFDM و حساسیت بالا برای اطمینان از اتصال بی سیم پایدار در محیط های شهری و آشفته استفاده می کند.
یک پیوند داده دو جهت با وزن 93g که به طور خاص برای فعال کردن عملیات مستقل برای هواپیماهای بدون سرنشین تجاری و صنعتی طراحی شده است.
دارای مکانیسم رمزگذاری پیشرفته AES128 برای جلوگیری از دسترسی غیرمجاز به منبع ویدئوی بی سیم شما است و همچنین با طیف گسترده ای از کنترل کننده های پرواز سازگار استنرم افزار ماموریت و بارهای مفید.
ویژگی های کلیدی ● الگوریتم ویژه امکان 12km با کیفیت تصویر 1080P بهتر ● به مانیتورهای هوشمند از طریق HDMI برای نظارت بر ویدیو زنده متصل می شود ● تاخیر کوتاه 15ms-30ms ● پشتیبانی از باند های غیرمجاز 2.3Ghz، 2.4Ghz و 2.5Ghz ● ویدئو HD و گیرنده تلمیتر ● از Pixhawk2/cube/V2 پشتیبانی می کند.4.8/4 و Apm 28 ● پشتیبانی از نرم افزار زمینی: برنامه ریز ماموریت و QGround ● ارتباطات بدون سرنشین + پردازش و تجزیه و تحلیل ویدئو ● اتصال داده های دو طرفه برای UAV های مستقل و هواپیماهای بدون سرنشین ● پشتیبانی از رابط Ethernet TCPIP/UDP ● تکنولوژی CNC دارای محفظه های آلیاژ دوگانه آلومینیوم، مقاومت خوب در برابر ضربه و از بین رفتن گرما ● دمای کار: -40°C+85°C ● ابعاد کل: 72*47x19 میلی متر ● وزن: ۹۳ گرم |
|
کدنویسی فرکانس فرکانس فرکانس فرکانس فرکانس (COFDM)
به طور موثر از بین بردن تداخل چند مسیر، حل مشکل بهره وری و بهبود قابلیت اطمینان انتقال.
تاخیر پایین از انتهای به انتهای
● تاخیر از tx تا rx کمتر از 33ms
● کدگذاری آنتروپی CABAC و نرخ فشرده سازی بالا برای تضمین کیفیت ویدیو بالا در بیت ریت پایین
● هر فریم به اندازه یکسان کدگذاری شده است تا اطمینان حاصل شود که هیچ تاخیر اضافی در کانال بی سیم ناشی از فریم I بزرگ ایجاد نمی شود.
● رمزگشایی فوق العاده سریع به موتور نمایش
ارتباطات دوربرد
مدولاسیون پیشرفته، آلوگریتم FEC، PA با کارایی بالا و ماژول RF گیرنده فوق حساس برای حفظ یک پیوند بی سیم پایدار و طولانی بین واحد هوایی به ایستگاه کنترل زمینی.
دمای کاری -40°C تا +85°C
تمام تراشه ها و قطعات الکترونیکی با درجه صنعتی -40 °C ~ 85 °C طراحی شده اند

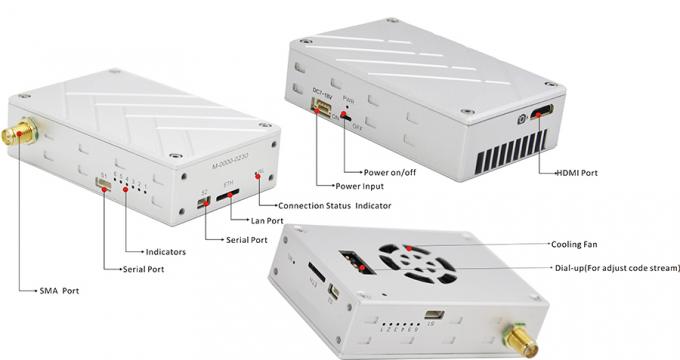

بنادر مختلف
فرستنده ویدئویی FIM-2410 UAV دارای پورت های مختلف HDMI، LAN و دو پورت سریال دو طرفه است.این پورت ها امکان انتقال داده های ویدئویی HD و تلمیتری را تا 10 کیلومتر بین ایستگاه زمینی و واحد هوایی فراهم می کنند.. پورت سريالي براي استفاده با Autopilot مکعب، Pixhawk 2/V2 طراحی شده4.8/4 ، ساعت 28.
درخواست
هواپیماهای بدون سرنشین با لینک پخش ویدئویی بی سیم در زمان واقعی کاربردهای مختلفی در عکاسی، نظارت، کشاورزی،نجات از بلایای طبیعی و حمل مواد غذایی در مناطق دور افتاده یا دشوار شهرها.
مشخصات فرستنده ویدئویی هواپیماهای بدون سرنشین
| فرکانس | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz برای انتخاب شما |
| تشخیص خطا | اصلاح خطای فوق العاده LDPC FEC/Video H.264/265 |
| قدرت انتقال RF | 1 وات (از هوا به زمین 10 تا 16 کیلومتر) |
| مصرف برق | TX: 10 وات |
| RX: 6 وات | |
| پهنای باند فرکانس | 4/8MHz |
| تاخیر | ≤15-25ms |
| نرخ انتقال | ۳ تا ۵ مگابایت در ثانیه |
| احساساتی باشید | -100dbm@4Mhz، -95dbm@8Mhz |
| فضای رنگی ویدئو | حالت پیش فرض 4:2:0 |
| آنتن | 1T1R |
| رابط ورودی و خروجی ویدیو | HDMI mini TX/RX، یا تبدیل FFC به HDMI-A RX/TX |
| فرمت فشرده شده ویدیو | H.264+H265 |
| نرخ بیت | تا 115200bps (تعدیل نرم افزار) |
| رمزگذاری | AES 128 |
| فاصله انتقال | هوا به زمین 10 تا 12 کیلومتر |
| زمان شروع | < 30s |
| عملکرد دو طرفه | پشتیبانی از داده های ویدیویی و دوگانه به طور همزمان |
| داده ها | پشتیبانی از TTL |
| منبع برق | DC 7- 18V |
| رابط | 1080P/60 HDMI مینی RX x1 |
| 100Mbps اترنت به USB / RJ45 در ویندوز * 1 | |
| S1 TTL پورت سریال دو طرفه x1 | |
| قدرت ورودی x1 | |
| نور شاخص | حالت ورودی/خرید HDMI |
| ارسال و دریافت | |
| وضعیت کار صفحه ویدیو | |
| قدرت | |
| HDMI | HDMI mini/Flexible Flat Cable ((FFC)) |
| محدوده دما | دمای کار: -40°C ~ + 85°C |
| دمای نگهداری: -55°C ~ + 100°C | |
| طراحی ظاهر | تکنولوژی CNC / پوسته آلیاژ دوگانه آلومینیوم با طراحی ضد آب |
| ابعاد | ۷۲*۴۷*۱۹ میلی متر |
| وزن | Tx: 93g/Rx: 93g |
بسته بندی
|
|
