| نام تجاری: | IWAVE |
| شماره مدل: | FD-61MN |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
مینیاتوری سه باند IP MESH 10km Drone Video Transmitter FHSS در سطح PCB
مقدمه

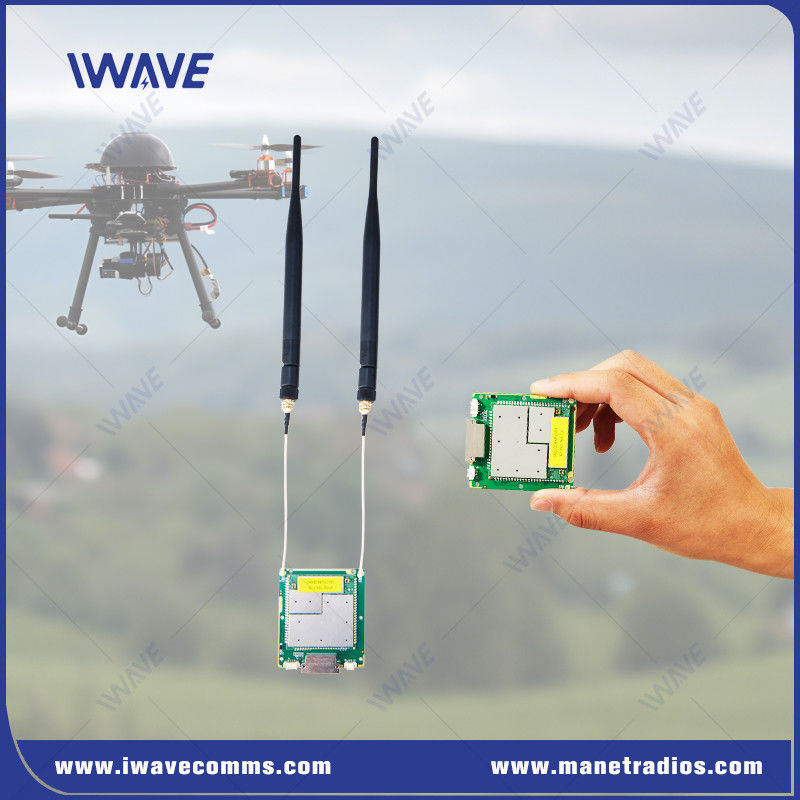

FD-61MN یک راه حل ارتباطات بی سیم و ارتباط داده برای UAV ها و سیستم های بدون سرنشین است. این یک SDR جمع و جور است که برای طیف گسترده ای از هواپیماهای بدون سرنشین،رباتیک و وسایل نقلیه مستقل، ارائه یک محدوده تا 10 کیلومتر از ویدئو و داده های تلمیتری / Mavlink انتقال.
محصولات رادیو های تعریف شده نرم افزاری (SDR) IWAVE می توانند به صورت پویا برای پشتیبانی از تغییرات نیازهای ماموریت و شرایط شبکه، پیکربندی شوند.و می تواند برای پشتیبانی از طیف گسترده ای از پروتکل های ارتباطی و استانداردها برنامه ریزی شود، بنابراین اطمینان از درجه بالایی از انعطاف پذیری و قابلیت همکاری.
ویژگی ها

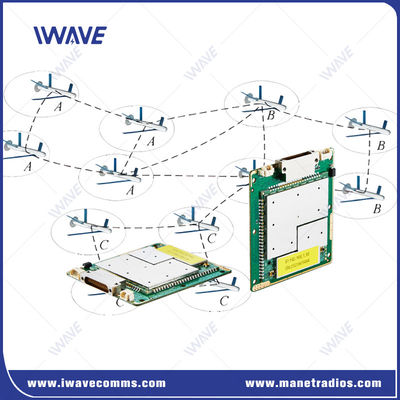

شبکه ی میشیک معماری غیرمتمرکز که اجازه می دهد دستگاه ها بدون نیاز به یک هاب مرکزی به یکدیگر متصل شوند.و هر دستگاه می تواند به طور پویا داده ها را از طریق گره های دیگر در زمان تقریبا واقعی هدایت کندشبکه های میش بسیار مقیاس پذیر هستند، زیرا می توان گره های اضافی را با تلاش بسیار کم یا هزینه اضافی اضافه کرد.
طیف پخش پرش فرکانس (FHSS)از تغییرات فرکانس تصادفی چندین بار در ثانیه برای محافظت از داده های حیاتی و افزایش امنیت، به ویژه در مناطقی که چندین شبکه بی سیم کار می کنند، استفاده می کند.
عملکردهای قدرتمند پورت سریال برای خدمات داده
1. انتقال داده های پورت سریال با سرعت بالا: نرخ باود تا 460800
2حالت کار چندگانه پورت سریالی: حالت TCP Server، حالت TCP Client، حالت UDP، حالت UDP multicast، حالت انتقال شفاف و غیره.
3.MQTT، Modbus و پروتکل های دیگر. از حالت شبکه IoT پورت سریال پشتیبانی می کند، که می تواند به طور انعطاف پذیر برای شبکه سازی استفاده شود. به عنوان مثال،کاربران می توانند به طور دقیق دستورالعمل های کنترل را به یک گره دیگر (drone) ارسال کنند، روبات سگ یا دیگر رباتیک بدون سرنشین) از طریق یک کنترل کننده از راه دور به جای استفاده از حالت پخش یا چند پخش.
مشخصات
| تکنولوژی | ادوکی بر اساس استاندارد فناوری TD-LTE |
| رمزگذاری | ZUC/SNOW3G/AES128 لایه 2 اختیاری |
| نرخ داده | حداکثر 30 مگابایت در ثانیه ((Uplink و Downlink) |
| محدوده ارتباطات | 10 کيلومتر از هوا به زمين NLOS زمین به زمین 1-3km |
| گره | 16 گره |
| قدرت RF | 23dBm±2 (2w، 5w یا 10w بر اساس درخواست) |
| تاخیر | از انتها به انتها≤5ms-15ms |
| تعدیل | QPSK سازگار، 16QAM، 64QAM |
| ضد مزاحمت | FHSS ((فرکانس هاپ پخش طیف) |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| مصرف برق | 5 وات |
| قدرت ورودی | DC5-32V |
| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر |
| وزن | ۲۶ گرم |
| فرکانس سه باند | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481MHz | |

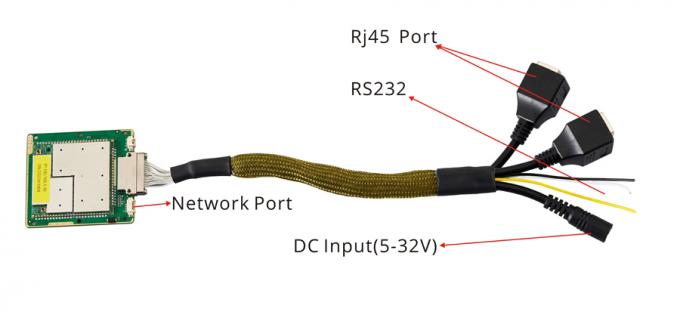

| RF | 2 × IPX |
| پورت LAN | پورت 3x اترنت |
| کمارت | 1xCOMUART |
| قدرت ورودی | 1*DC5-32V |
|
|
