| نام تجاری: | IWAVE |
| شماره مدل: | FD-61MN |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

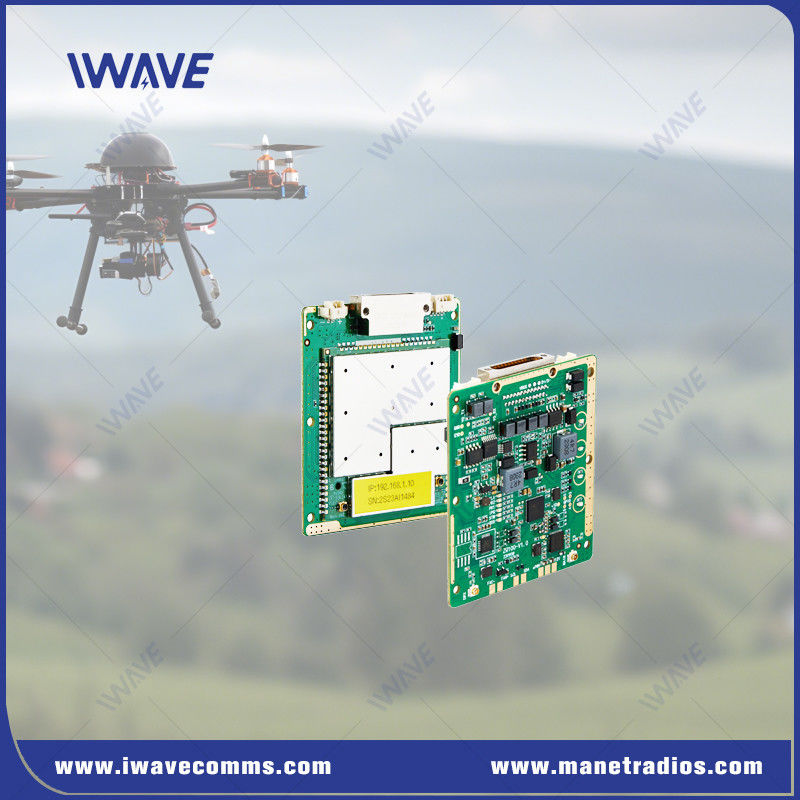

ویدئو 4K و داده های تله متری OEM ماژول های میش MINI
مقدمه
IWAVE رادیوی تعریف شده نرم افزاری FD-61MN را برای ارائه شبکه شبکه های شبکه ای سایبری برای ارتباطات بدون سرنشین کوچک و 10 کیلومتری از جمله سرعت بالا،ویدیو و داده های با وضوح بالا.
لینک داده FD-61MN می تواند شبکه های موقت را تشکیل دهد. هر شرکت کننده می تواند به طور خودکار به شبکه بپیوندد، دوباره به آن بپیوندد یا از آن خارج شود.تغییر زمان می تواند برای ارائه پخش ویدیو 4k پهنای باند بالا و داده های تلمیتری mavlink برای یک شرکت کننده خاص انجام شود..
ویژگی های کلیدی
FD-61MN یک ماژول پیشرفته هوشمند MANET SDR است که امکان ایجاد شبکه های شبکه ای بی سیم قوی، خود ساخت و خود ساز را فراهم می کند.که امنيت را فراهم مي کند، اتصال بسیار قابل اعتماد برای طیف وسیعی از برنامه های کاربردی، از جمله انتقال ویدئویی در زمان واقعی برای نظارت تلفن همراه، ارتباطات NLOS (غیر خط دید) ،و فرماندهی و کنترل هواپیماهای بدون سرنشین و رباتیک.
●استانداردهای بالا رابط پلاگین هوایی
کانکتورهای J30JZ دارای مزیت های فضای نصب کوچک، وزن کم، اتصال قابل اعتماد، محافظ الکترومغناطیسی خوب، مقاومت خوب در برابر ضربه هستند.و غیره برای اطمینان از ارتباطات پایدار و قابل اعتماد.
پیکربندی پین ها و سوکت های مختلف برای پاسخگویی به نیازهای مختلف اتصال و ارتباطات
●امنیت
1رمزگذاری ZUC/SNOW3G/AES128
2. پشتیبانی کاربر نهایی رمز عبور تعریف
●قدرت ورودی گسترده
ورودی ولتاژ بزرگ: DV5-32V

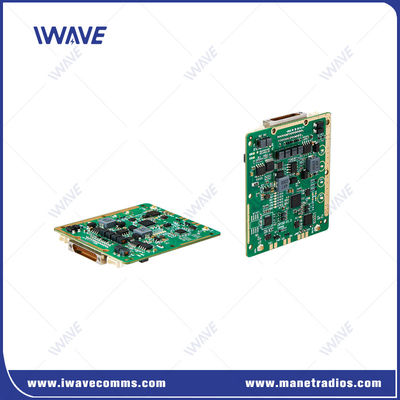

●طراحی کوچک برای یکپارچه سازی آسان
1ابعاد: 60*55*5.7mm
2وزن: 26 گرم
3. IPX RF Pot: IPX را برای جایگزینی کانکتور سنتی SMA برای صرفه جویی در فضا اتخاذ می کند
4. اتصال J30JZ سرعت زیادی را برای ادغام با نیازهای فضای کوچک ذخیره می کند
درخواست
دستگاه های بدون سرنشین کوچک
گروه UAV
سیستم UAS بدون سرنشین
UGV
گسترش بی سیم اترنت
تلومتر بی سیم
انتقال ویدئوی بی سیم NLOS
سیستم های کنترل بی سیم
مشخصات
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| توزیع متوسط سازگار نرخ سیستم | ||
| پشتیبانی از کاربران برای تنظیم محدودیت سرعت | ||
| محدوده | 10 کيلومتر ((از هوا به زمين) 1km-3km ((NLOS از زمین به زمین) | |
| ظرفیت | 16 گره | |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| قدرت | 25dBm±2 (2w یا 10w در صورت درخواست) | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد مزاحمت | به طور خودکار پرش فرکانس بین باند | |
| مصرف برق | متوسط: 4-4.5 وات حداکثر: 8 وات | |
| قدرت ورودی | DC5V-32V | |
| حساسیت گیرنده | حساسیت ((BLER≤3٪) | ||||
| 2.4GHz | 20MHZ | -99دبلم | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103دبلم | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104دبلم | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106دبلم | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104دبلم | 2MHz | -84دبيل ميتر (٢ مگابايت) | ||
| 3MHZ | -106دبلم | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100 ديسيبل | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 5MHz | -84دبيل ميتر (۱۰ مگابايت در ثانیه) | ||
| 5MHZ | -104دبلم | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106دبلم | 3MHz | -87دبلم ((5Mbps) | ||
| 3MHz | -98دبيل ميتر (٢ مگابايت) | ||||
| 2MHz | -84دبيل ميتر (٢ مگابايت) | ||||
| کنترل انتقال داده | |||||
| رابط فرمان | پیکربندی فرمان AT | پشتیبانی از پورت VCOM/UART و سایر پورت ها برای پیکربندی فرمان AT | |||
| پیکربندی | پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار | ||||
| حالت کار | حالت سرور TCP حالت مشتری TCP حالت UDP پخش چندگانه UDP MQTT مودبوس | ●هنگامی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است. ●هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند. ●سرور TCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP/مشتری، MQTT | |||
| نرخ بود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| حالت انتقال | حالت عبور | ||||
| پروتکل | ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
|
|
