| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6600 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

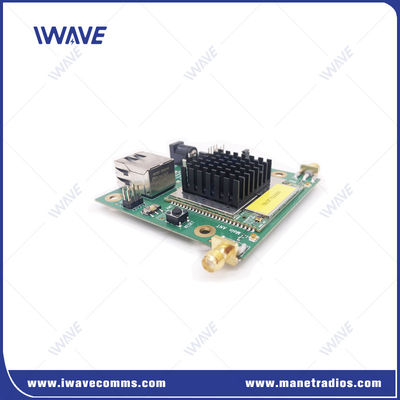

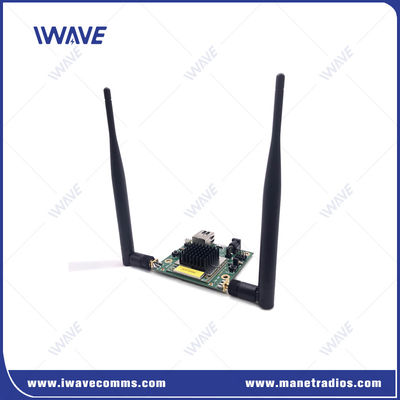

ميمي لينک ديجيتال داده براي UAV هاي موبايلي و ربات هاي ارسال ويديو در نيليس
مقدمه
FDM-6600 معماری FPGA، چند موج، ultra-wideband، فن آوری پرش فرکانس با سرعت بالا را به عنوان هسته خود اتخاذ می کند،می تواند یک شبکه خصوصی بدون درز و بسیار امن را حتی در شرایط غیر خط دید (NLOS) و حرکت سریع فراهم کند.این شبکه می تواند در زنجیره ای، ستاره ای یا توپولوژی تصادفی پیکربندی شود.
با قابلیت های جریان داده های امن ، پیوند بی سیم IP قوی به کاربران کمک می کند تا وسایل نقلیه بدون سرنشین درجه نظامی را سریعتر ، ایمن تر و سیستماتیک تر کنترل کنند.
ویژگی ها
استفاده از معماری FPGA، چند موج، باند فوق العاده گسترده، پرش فرکانس با سرعت بالا و سایر فن آوری ها
به ایستگاه های پایه تکیه نمی کنند. قادر به تشکیل یک شبکه پهن باند بی سیم غیرمتمرکز به طور موثر و سریع
ارائه رابط IP برای تحقق اتصال و همکاری با سایر دستگاه های IP
ضد تداخل COFDM / پرش فرکانس حامل باند گسترده می تواند کیفیت پیوند را در محیط RF پیچیده بهبود بخشد
عملکرد عالی چند مسیر و NLOS
تعدیل رادیویی سازگار از QPSK به 64QAM به طور مداوم برای هر بسته بهینه سازی می شود تا عملکرد پیوند را در محیط های پویا بهینه کند
نرم افزار اندازه کانال را برای استفاده مجدد موثر از طیف تعریف می کند
نرم افزار فرکانس عملیاتی برنامه جهانی را تعریف می کند
کدگذاری پیچیدگی، اصلاح خطای جلو (FEC) ، انتقال مجدد ACK، ادغام حداکثر نسبت، چندگانه سازی فضایی و کدگذاری بلوک فضا-زمان
برای انتقال داده های قوی در طیف سر و صدا استفاده می شود
درخواست
| FDM-6600 یک ویدئو و داده های پیشرفته بی سیم پیشرفته MIMO است که با وزن سبک، اندازه کوچک و قدرت کم طراحی شده است.تلمتری) در یک کانال RF پهن باند با سرعت بالا، که آن را برای UAV، وسایل نقلیه مستقل و رباتیک تلفن همراه برای صنایع مختلف مناسب می کند. |  |
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | توپولوژی ستاره، نقطه به 17-پینت | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC5V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | وقتي که انتقال سيگنال خراب بشه داده های کنترل در اولویت ارسال می شوند. | |
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفقیت شبکه، هر گره FDM-6600 می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. | ||
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
|
|
