| نام تجاری: | IWAVE |
| شماره مدل: | FD-6100 |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L/C، D/P، T/T |

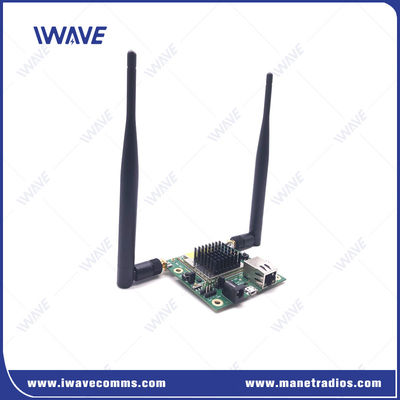

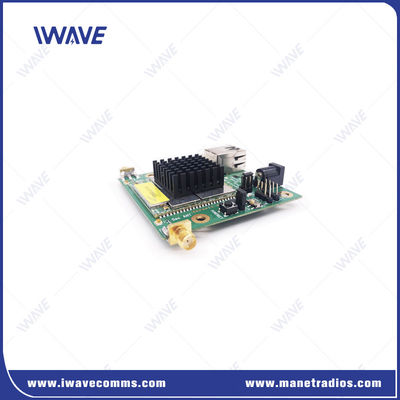

IP Mesh Oem Digital Data Link برای انتقال داده های ویدئویی و کنترل
FD-6100 یک لینک داده دیجیتال سه باند OEM کوچک 800MHz، 1.4Ghz و 2.4Ghz MIMO است.
برای نظارت و پخش ویدئویی UAV (UAV) و UGV (UGV) مناسب است.رادیو های IP Mesh یک راه حل ثابت و انعطاف پذیر MANET را برای چالش برانگیزترین محیط ها فراهم می کنند.
این یک پیوند قوی و امن در تمام باند فرکانس 800MHz، 1.4Ghz و 2.4Ghz را فراهم می کند.FD-6100 FHSS ((Frequency Hopping Spread Sprectrum) و حساسیت بالا را بر اساس استاندارد فناوری TD-LTE برای دستیابی به عملکرد قوی RF اتخاذ می کند.
سرعت بالا، قابلیت های دوربرد FD-6100 اجازه می دهد تا ارتباطات ویدئویی و تلمیتری بی سیم با کیفیت بالا باشد.
ویژگی های کلیدی
|
 |
درخواست
FD-6100 امکان ایجاد شبکه های شبکه ای خود را فراهم می کند. شبکه های شبکه ای انعطاف پذیری را بهبود می بخشند، محدوده را گسترش می دهند و ارتباطات مشترک را ساده می کنند.این ایده آل برای اندازه و وزن برنامه های UxV انتقادی است، ارائه SWaP یک راه حل برهنه برای یکپارچه سازی سیستم و سیستم.
ایده آل برای استفاده برای پوشش منطقه گسترده و چند هپ، برنامه های کاربردی تلفن همراه مانند رباتیک
ارتباطات تاکتیکی
انتقال ویدئویی بی سیم وسایل نقلیه زمینی بدون سرنشین
مشخصات
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10 کيلومتر ((از هوا به زمين)) 500 متر-3 کيلومتر ((NLOS از زمين به زمين)) | |
| ظرفیت | 16 گره | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال در صورت فراخوان، داده های کنترل در اولویت ارسال می شوند. |
|
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفق شدن شبکه، هر گره FD-6100 می تواند داده های سریالی را دریافت کند. 2اگر میخواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خودتان فرمت را تعریف کنید. |
||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
ویدیو
|
|
