نام تجاری: | IWAVE |
شماره مدل: | FIM-2450 |
مقدار تولیدی: | 1SET |
زمان تحویل: | 7-14 روز |
شرایط پرداخت: | L/C، T/T، وسترن یونیون، مانی گرام |

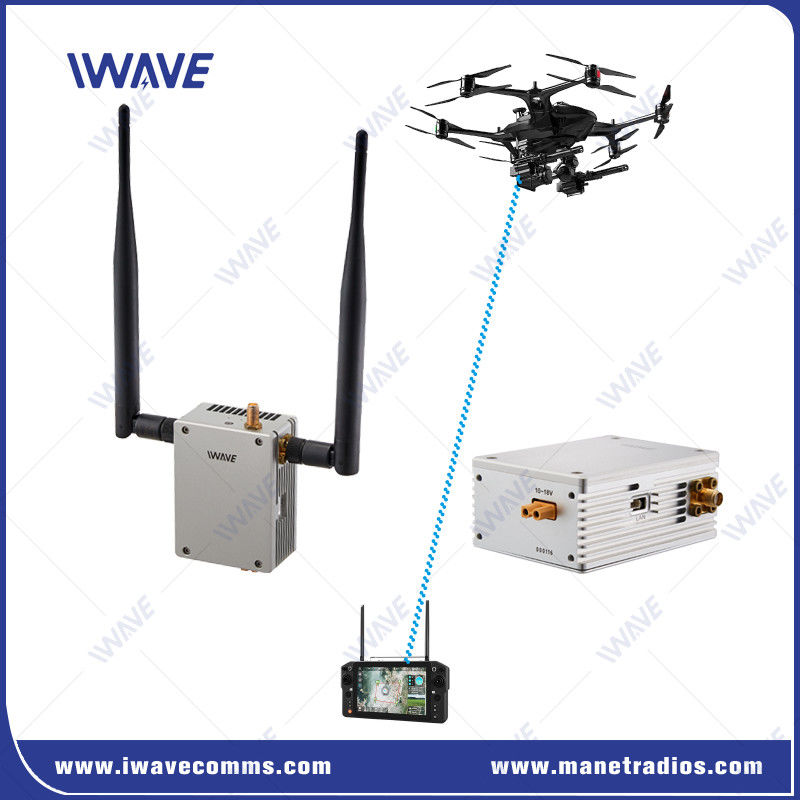

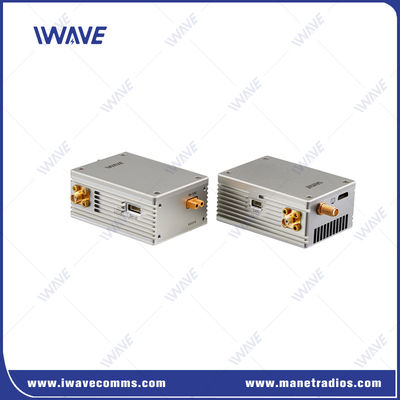

50km Mavlink 2.4GHz COFDM UAV Video Transmitter Ultra دوربين بلند بالا/پايين
FIM-2450 یک سیستم COFDM انتقال داده های Mini HD Video و Duplex برای UAV است. این سیستم فناوری کدگذاری و رمزگشایی CABAC (H.264 + H.265) را برای دستیابی به وضوح فوق العاده بالا توسعه می دهد ((1080P) ،انتقال فاصله طولانی ((هوا به زمین (50km) و تاخیر کم ((50ms). این سیستم از ارتباطات دو طرفه ((داده و تصویر) ، وضوح قابل تنظیم ویدیو ، خروجی نرخ بیت با نرم افزار TPlayer پشتیبانی می کند. می تواند رمزگشایی نرم را با تاخیر کم درک کند.در همین حال این محصولات سری IWAVE دارای اندازه کوچک، سبک وزن، مصرف کم، ثبات بالا و حساسیت بالا. آنها مناسب محیط های مختلف از کاربرد های مختلف هستند.
گزینه فرکانس
2.3Ghz | ۲۳۰۴ تا ۲۳۹۰ مگاهرتز |
2.4Ghz | ۲۴۰۲ تا ۲۴۸۲ مگاهرتز |
2.5Ghz | ۲۵۰۰ تا ۲۵۷۰ مگاهرتز |
ویژگی ها
کاربرد:
ارتباطات و ارتباطات پیشرفته داده های بی سیم برای هواپیماهای بدون سرنشین، UAV، UGV، USV
مشخصات
فرکانس | 2.3Ghz | ۲۳۰۴ تا ۲۳۹۰ مگاهرتز |
2.4Ghz | ۲۴۰۲ تا ۲۴۸۲ مگاهرتز | |
2.5Ghz | ۲۵۰۰ تا ۲۵۷۰ مگاهرتز | |
پهنای باند | 2/4/8MHz | |
قدرت RF | 2W (Bi-Amp، 2W حداکثر قدرت هر تقویت کننده قدرت) | |
محدوده انتقال | 50 کيلومتر | |
نرخ انتقال |
1.5/3/6Mbps (جریان کد ویدیو و داده های سریالی) بهترین جریان ویدئویی: 2.5Mbps |
|
نرخ بود | 115200 ((قابل تنظیم) | |
حساسیت Rx | -100/-95/-90 دبي ام | |
الگوریتم تحمل خطای بی سیم | تصحیح خطای FEC به جلو باند پایه بی سیم / تصحیح خطای فوق العاده کدک ویدیو | |
تاخیر ویدئو |
تاخیر برای رمزگذاری + انتقال + رمزگشایی 720P/60 <50 ms 1080P/60 <80ms |
|
زمان بازسازی لینک | <1s | |
تعدیل | QPSK لینک بالا/QPSK لینک پایین | |
فرمت فشرده سازی ویدیو | H.264 | |
فضای رنگی ویدئو | 4:2:0 (انتخاب 4:2(۲) | |
رمزگذاری | AES128 | |
زمان شروع | 25 دلار | |
قدرت | DC-12V (1018V) | |
رابط |
رابط هاي Tx و Rx مشابه هستند
|
|
شاخص ها |
|
|
مصرف برق |
Tx: 17W ((حد اکثر) Rx: 6W |
|
درجه حرارت |
کار: -40 ~ + 85 °C نگهداری: -55 ~ + 85°C |
|
ابعاد | Tx/Rx: 73.8 x 54 x 31 میلی متر | |
وزن | Tx/Rx: 160g | |
طراحی کیس فلزی | تکنولوژی CNC | |
پوسته ای از آلیاژ دوگانه آلومینیوم | ||
دستگاه های آنودیزاسیون رسانا |
کنترل در زمان واقعی، پخش ویدئویی در زمان واقعی، در دستان شما
