| نام تجاری: | IWAVE |
| شماره مدل: | FIM-2450 |
| مقدار تولیدی: | 1SET |
| زمان تحویل: | 7-14 روز |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون، مانی گرام |

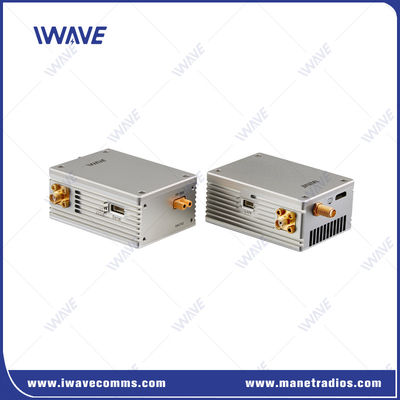

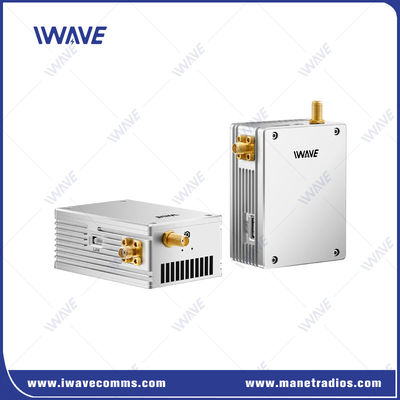

2.4GHz 50km UAV/FPV/Fixed Wing Drone بی سیم HDMI COFDM فرستنده گیرنده
سیستم Advanced Mini Link (FIM-2450) یک سیستم پیشرفته داده های دیجیتال و پیوند ویدئویی است که برای UAV های کوچک و UAS های تاکتیکی کوچکتر و همچنین UGV ها طراحی شده است. با وزن فقط 160 گرم،این ایده آل برای چنین پلتفرم هایی با الزامات سختگیرانه SWaP است..
سیستم معماری باز امکان پخش پهن باند دوگانه کامل، تکنیک های اصلاح خطا و ارتباطات با سرعت بالا را فراهم می کند، با توانایی لینک پایین تصاویر ویدئویی در زمان واقعی، LAN و داده های سریالی،و اطلاعات از طیف گسترده ای از سنسورهابا بهره وری طیف بالا و انتخاب نرخ داده، این سیستم اجازه می دهد تا چندین هواپیما بدون سرنشین در نزدیکی یک فضای هوایی عمل کنند.
FIM-2450 با برد تا 50 کیلومتر برای ماموریت های طولانی UAV و UGV از جمله شناسایی میدان جنگ و تشخیص IED ایده آل است.
گزینه فرکانس
| 2.3Ghz | ۲۳۰۴ تا ۲۳۹۰ مگاهرتز |
| 2.4Ghz | ۲۴۰۲ تا ۲۴۸۲ مگاهرتز |
| 2.5Ghz | ۲۵۰۰ تا ۲۵۷۰ مگاهرتز |
ویژگی ها
|
|
کاربرد:

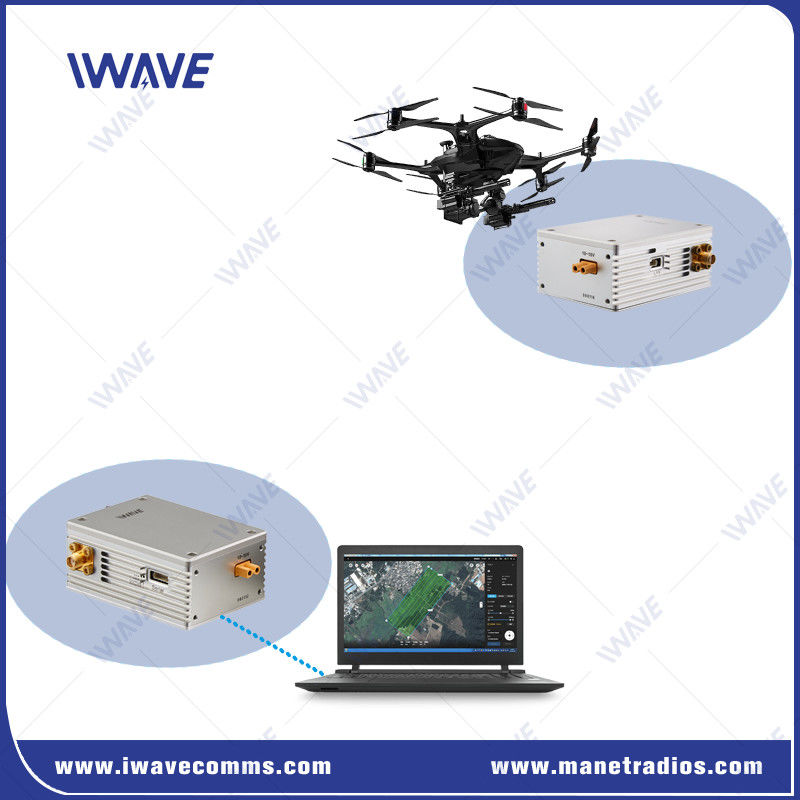

اجزای: فرستنده های هوایی یکپارچه، گیرنده های زمینی و آنتن های جهت دار (به عنوان مثال، پارابولیک با سود بالا برای مسافت طولانی).
کاربردها:
اجرای قانون: نظارت در طول عملیات (به عنوان مثال، نظارت بر جمعیت، ردیابی مظنون).
واکنش اضطراری: فیلم های هوایی زنده برای آتش نشانی، جستجو و نجات.
نظارت بر زیرساخت ها: بازرسی از خط لوله ها، خطوط برق یا مناطق آسیب دیده.
مشخصات
| فرکانس | 2.3Ghz | ۲۳۰۴ تا ۲۳۹۰ مگاهرتز |
| 2.4Ghz | ۲۴۰۲ تا ۲۴۸۲ مگاهرتز | |
| 2.5Ghz | ۲۵۰۰ تا ۲۵۷۰ مگاهرتز | |
| پهنای باند | 2/4/8MHz | |
| قدرت RF | 2W (Bi-Amp، 2W حداکثر قدرت هر تقویت کننده قدرت) | |
| محدوده انتقال | 50 کيلومتر | |
| نرخ انتقال |
1.5/3/6Mbps (جریان کد ویدیو و داده های سریالی) بهترین جریان ویدئویی: 2.5Mbps |
|
| نرخ بود | 115200 ((قابل تنظیم) | |
| حساسیت Rx | -100/-95/-90 دبي ام | |
| الگوریتم تحمل خطای بی سیم | تصحیح خطای FEC به جلو باند پایه بی سیم / تصحیح خطای فوق العاده کدک ویدیو | |
| تاخیر ویدئو |
تاخیر برای رمزگذاری + انتقال + رمزگشایی 720P/60 <50 ms 1080P/60 <80ms |
|
| زمان بازسازی لینک | <1s | |
| تعدیل | QPSK لینک بالا/QPSK لینک پایین | |
| فرمت فشرده سازی ویدیو | H.264 | |
| فضای رنگی ویدئو | 4:2:0 (انتخاب 4:2(۲) | |
| رمزگذاری | AES128 | |
| زمان شروع | 25 دلار | |
| قدرت | DC-12V (1018V) | |
| رابط |
رابط هاي Tx و Rx مشابه هستند
|
|
| شاخص ها |
|
|
| مصرف برق |
Tx: 17W ((حد اکثر) Rx: 6W |
|
| درجه حرارت |
کار: -40 ~ + 85 °C نگهداری: -55 ~ + 85°C |
|
| ابعاد | Tx/Rx: 73.8 x 54 x 31 میلی متر | |
| وزن | Tx/Rx: 160g | |
| طراحی کیس فلزی | تکنولوژی CNC | |
| پوسته ای از آلیاژ دوگانه آلومینیوم | ||
| دستگاه های آنودیزاسیون رسانا | ||
