| نام تجاری: | IWAVE |
| شماره مدل: | FIM-2410 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

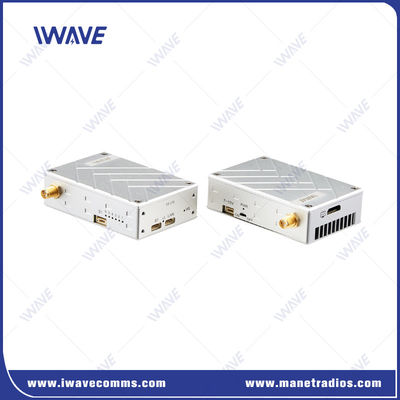

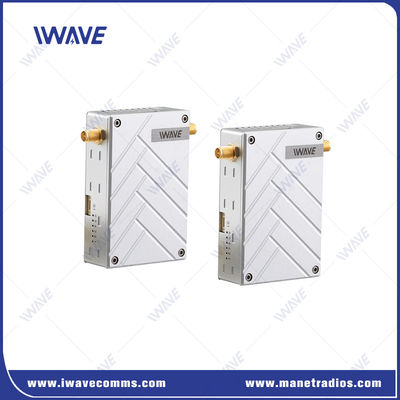

فرستنده ويديويي بدون سرنشين 10 کيلومتري HDMI Full HD و لينک داده هاي دوگانه Pixhawk Cube
توضیحات
گیرنده کوچک FIM-2410 یک تجهیزات ارتباطی بی سیم TDD-COFDM است که بر اساس استاندارد نظامی برای UAV طراحی شده است. این دستگاه از 2.3/2.4/2.5Ghz برای محیط های مختلف پشتیبانی می کند.این سیستم عملکرد برتر در 8 تا 12 کیلومتر ویدیو HD و انتقال داده های دو طرفه با تاخیر 50ms را فراهم می کند..
ویژگی های کلیدی
|
|
سوالات عمومی
در مورد ذخیره سازی ویدیو
Wireshark می تواند برای ضبط استفاده شود، Google Wireshark در ویندوز اجرا می شود. Wireshark می تواند هر جریان ویدئویی را در اترنت ضبط و پخش کند. شما باید کمی تحقیق کنید که چگونه آن را انجام دهید،گوگل "Wireshark Recod Play Video" رو جستجو کن و امتحان کن.
در مورد نوع رابط SDI
سوال اول:لطفاً به من بگيد که اين پيوندها از نوع SDI هستن؟
پاسخ: این استاندارد 3G SDI است
سوال دوم:اگر من خارج کردن دوربین به EX_SDI یا HD_SDI باشد برای خارج کردن ویدئوی لینک TX بدون سر و صدا است؟
جواب:HD-SDI با FIM-2450 کار می کند، اما EX-SDI این کار را نمی کند. چون EX-SDI SDI استاندارد نیست، ویدیو استاندارد SDI را به فرمت JPEG برای انتقال فشرده می کند، SDI استاندارد ویدیو را فشرده نمی کند.
در مورد حداکثر سرعت پرواز
سوال:حداکثر سرعت پرواز پشتیبانی شده چیست؟
جواب:حداکثر سرعت پرواز پشتیبانی شده: 120km/h
درخواست
در اینجا برنامه های کاربردی به زبان انگلیسی برای سیستم انتقال داده های کنترل پرواز و ویدئوی 5 کیلومتری HD هوا به زمین برای UAV طراحی شده است:
عکاسی هوایی:ضبط تصاویر هوایی و ویدئوهای با وضوح بالا برای اهداف عکاسی و سینماگری حرفه ای.
گزارش اخبار:ارائه فید ویدئویی زنده و به روزرسانی در زمان واقعی برای گزارش و پخش اخبار.
رویدادهای ورزشی:ضبط و انتقال فیلم های هوایی پویا از رویدادهای ورزشی برای افزایش تجربه تماشای.
تحقيقات پنهان:انجام عملیات های نظارت مخفی با قابلیت های انتقال ویدیویی امن و محرمانه.
دوربین مداربسته:اجرای راه حل های نظارت و امنیت ویدئویی در زمان واقعیبرای مکان ها و امکانات مختلف.
انتقال ویدئوی بی سیم در زمان واقعی:امکان پخش ویدئوی زنده برای طیف گسترده ای از برنامه ها، از جمله بازرسی، نظارت از راه دور و موارد دیگر.
علاوه بر این، کیت انتقال امن به طور خاص برای هواپیماهای بدون سرنشین نظارتی که در:
اجرای قانون:حمایت از سازمان های اجرای قانون با قابلیت های نظارت هوایی امن و قابل اعتماد.
نجات مدنی:کمک به عملیات های نجات مدنی با ارائه ویدئو در زمان واقعی و داده های حیاتی برای پاسخ و هماهنگی موثر.
مشخصات
| فرکانس | 2.4GHz ((2402Mhz-2482MHz) |
| تشخیص خطا | اصلاح خطای فوق العاده LDPC FEC/Video H.264/265 |
| قدرت انتقال RF | 1W (از هوا به زمین 8km-12km) |
| مصرف برق | TX: 10 وات |
| RX: 6 وات | |
| پهنای باند | 4MHz/8Mhz |
| تاخیر | ≤15-30ms |
| نرخ انتقال | ۳ تا ۵ مگابایت در ثانیه |
| احساساتی باشید | -100dbm@4Mhz |
| فضای رنگی ویدئو | حالت پیش فرض 4:2:0 |
| آنتن | 1T2R |
| رابط ورودی و خروجی ویدیو | HDMI mini TX/RX، یا تبدیل FFC به HDMI-A RX/TX |
| فرمت فشرده شده ویدیو | الگوریتم های H.264+H.265 |
| نرخ بیت | تنظیم نرم افزار، حداکثر 115200bps |
| رمزگذاری | AES 128 |
| فاصله انتقال | 8 تا 12 کيلومتر از هوا به زمين |
| زمان شروع | < 30s |
| عملکرد دو طرفه | پشتیبانی از داده های ویدیویی و دوگانه به طور همزمان |
| داده ها | پشتیبانی از TTL دو طرفه |
| منبع برق | DC 7- 18V |
| رابط | 1080P/60 HDMI مینی RX x1 |
| 100Mbps اترنت به USB / RJ45 در ویندوز × 1 | |
| S1 TTL پورت سریال دو طرفه x1 | |
| قدرت ورودی x1 | |
| نور شاخص | حالت ورودی/خرید HDMI |
| ارسال و دریافت | |
| وضعیت کار صفحه ویدیو | |
| قدرت | |
| HDMI | HDMI مینی |
| محدوده دما | دمای کار: -40°C ~ + 85°C |
| دمای نگهداری: -55°C ~ + 100°C | |
| طراحی ظاهر | تکنولوژی CNC/ پوسته آلیاژ دوگانه آلومینیوم |
| ابعاد | ۷۲×۴۷×۱۹ میلی متر |
| وزن | Tx: 94g/Rx: 94g |
|
|
