| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6680 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

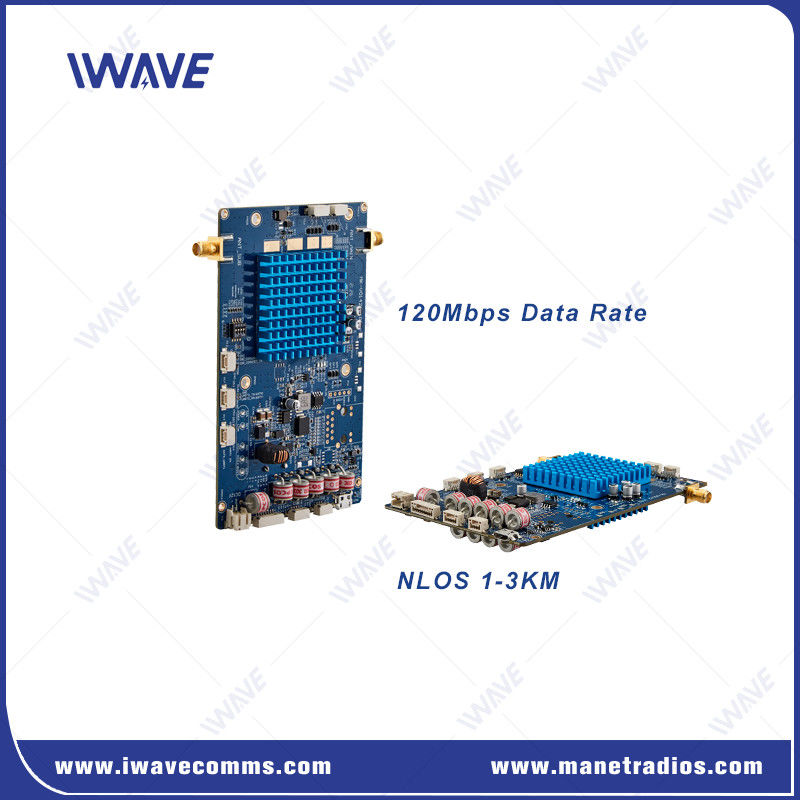

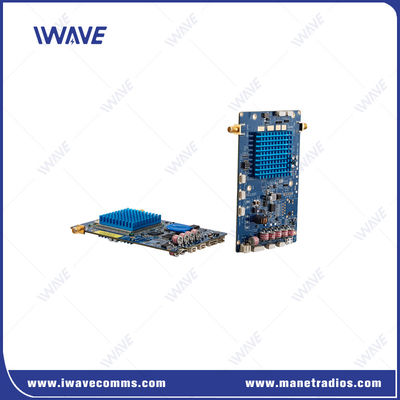

ماژول IP بی سیم دیجیتال با کارایی بالا برای ویدیو و کنترل داده های 4K
رمزگذاری
ماژول IP بی سیم دیجیتال با کارایی بالا برای داده های ویدیویی و کنترل 8K
درFDM-6680یک دستگاه با کارایی بالا استسیستم ارتباطات بی سیم دیجیتالبرایخودروهای بدون سرنشین,هواپیماهای بدون سرنشین,بدون سرنشین,ماشین های بدون سرنشین، و دیگر سیستم عامل های رباتیک.پخش ویدیو 4Kدر زمان واقعیانتقال اطلاعاتوادغام سنسوربا قدرتدو فرکانساین ماژول ازارتباطات با سرعت بالاو برای استفاده در محیط های چالش برانگیز غیر خط دید بهینه شده است.
نرخ اطلاعات بالا:
به اندازه۱۲۰ مگابایت در ثانیهبرای هر دولینک بالا(UPL) ولینک پایین(DNL) ، انتقال سریع و قابل اعتماد داده ها را تضمین می کند.
حمایتپخش ویدیو 4Kو زمان واقعیداده های سنسورانتقال.
پشتیبانی دو فرکانس:
کار می کند۶۰۰ مگاهرتزو1.4 گیگاهرتزفرکانس ها باMIMO (2x2)تکنولوژی برای افزایش قابلیت اطمینان سیگنال و انتقال داده های بالا.
ارتباط قوی:
سیستم ادغام می کندالگوریتم های پیشرفتهبرای اطمینان از ارتباطات قابل اعتماد و با کارایی بالا در محیط های سخت.
مناسب برایغیر خط دید (NLOS)این برنامه برای استفاده در زمین های شهری و پیچیده بامحدوده از 500 متر تا 3 کیلومتر.
پردازش اطلاعات متنوع:
حمایتشبکه محلیارتباطات وداده های سریال دو طرفهانتقال.
قادر به ادغام داده های سنسور برای نظارت و کنترل پیشرفته در زمان واقعی.
در محیط های خشن قابل اعتماد:
طراحی شده برای استفاده در برنامه های کاربردی سخت، اطمینان از ارتباطات پایدار حتی در شرایط چالش برانگیز.
سیستم های هوایی بدون سرنشین (UAS): ایده آل برای هواپیماهای بدون سرنشین و UAV که نیاز به ویدیو با وضوح بالا و دوربین سنجی در زمان واقعی دارند.
وسایل نقلیه زمینی بدون سرنشین (UGV): ارتباطات قابل اعتماد را برای روبات های زمینی فراهم می کند، کنترل و جریان داده را امکان پذیر می کند.
وسایل نقلیه بدون سرنشین (USV): از ارتباطات بی سیم برای روبات های آبی و کشتی های بدون سرنشین پشتیبانی می کند.
رباتیک موبایل: مناسب برای سیستم های رباتیک مستقل که نیاز به ارتباطات امن و با سرعت بالا در فاصله های مختلف دارند.
ادغام سنسور: ایده آل برای جمع آوری و انتقال داده ها از سنسورهای مختلف در زمان واقعی، مانند بازرسی یا نظارت.
درFDM-6680ارائه می دهدراه حل ارتباطات بی سیم ایمن و با کارایی بالابانرخ داده های بالا,قابلیت های دوربردوعملکرد کم تاخیر، باعث می شه که انتخاب خوبی برایهواپیماهای بدون سرنشین,خودروهای بدون سرنشینوپلتفرم های رباتیککار درمحیط های چالش برانگیز و غیر خط دید. با توانایی اش برای تحملیکپارچه سازی ویدیو، داده و سنسور، این ماژول برای سیستم های مستقل پیشرفته و برنامه هایی که نیاز به اتصال بی سیم قوی دارند ایده آل است.
رابط
P1:رابط USBP2:پورت اترنتP3:پورت اترنت و POE،P4:قدرت ورودی
P5:DBB_COMUAR،P6:UART0،P7:پورت RF، P8: پورت RF،P9:DBB_RFGPO،P10:DBB_RFGPO
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | حداکثر ۱۲۰ مگابایت در ثانیه ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | نقطه به نقطه 64 | |
| MIMO | 2x2 MIMO | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | از انتها به انتها≤20ms-50ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| بدون سیم | ||
| ارتباطات | ارتباط بین هر دو گره برده باید ارسال شود از طریق گره استاد |
|
| گره استاد | هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. | |
| SLAVE NODE | تمام گره ها از تک پخش، چند پخش و پخش پشتیبانی می کنند | |
| دسترسی | چندین گره برده می توانند همزمان به شبکه دسترسی داشته باشند. | |
| 1.4GHz | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| 600MHZ | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| باند فرکانس | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600Mhz | 566Mhz-678Mhz | |
سوالات عمومی
1FDM-6680 از چه فرکانسي ها پشتیبانی ميکنه؟
FDM-6680 از باند های فرکانس 600 MHz و 1.4 GHz پشتیبانی می کند که می تواند بر اساس نیازهای برنامه برای بهینه سازی عملکرد انتخاب شود.
2حداکثر سرعت انتقال داده ای که توسط FDM-6680 پشتیبانی می شود چیست؟
FDM-6680 از سرعت داده تا 120 Mbps برای هر دو uplink (UPL) و downlink (DNL) پشتیبانی می کند و انتقال سریع و قابل اعتماد داده را امکان پذیر می کند.
3FDM-6680 مي تونه چه نوع اطلاعاتي رو انتقال بده؟
FDM-6680 می تواند پخش ویدیوی 4K، اتصالات LAN، داده های سریالی دو طرفه را انتقال دهد و داده های سنسور را در زمان واقعی ادغام کند و قابلیت های نظارت و کنترل را افزایش دهد.
4حداکثر فاصله انتقال FDM-6680 چقدره؟
FDM-6680 از 500 متر تا 3 کیلومتر در شرایط غیر خط دید (NLOS) پشتیبانی می کند و آن را برای محیط های شهری و چالش برانگیز مناسب می کند.
5FDM-6680 مي تونه چندتا گره رو پشتیبانی کنه؟
FDM-6680 می تواند تا 64 گره را پشتیبانی کند، با یک گره مرکزی که تا 64 گره فرعی را مدیریت می کند، ایده آل برای شبکه های بزرگ رباتیک یا پیاده سازی چند سیستم است.
|
|
