| نام تجاری: | IWAVE |
| شماره مدل: | FD-780X |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، D/P |

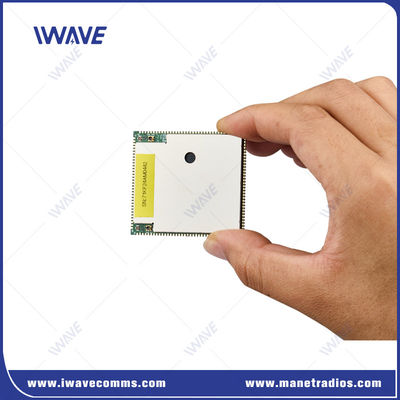

50km FHSS بی سیم MIMO 2X2 فرستنده و گیرنده ویدئویی بی سیم راه حل SOC
مقدمه
فرستنده ويديويي بي سيم FD-780Xپیشرفته ترین، مقیاس پذیرترین و کارآمدترین سیستم شبکه های تلفن همراه (MANET) در جهان، در حال حاضر در یک فاکتور فرم بهینه سازی شده SWaP: ماژول جاسازی شده.ماژول جاسازی شده را در محصولات خود ادغام کنید تا UAV ها را متحد کنیداز آنجا که ماژول جاسازی شده دارای یک کدگذاری ویدیو HD و کامپیوتر در خود است ، تجهیزات اضافی را از سیستم عامل خود حذف کنید.
مزایافرستنده ویدئویی بی سیم
|
|
درخواست
 |
|
|
مشخصاتفرستنده ویدئویی بی سیم
|
آیتم های عملکردی |
توضیحات |
جزئیات |
|

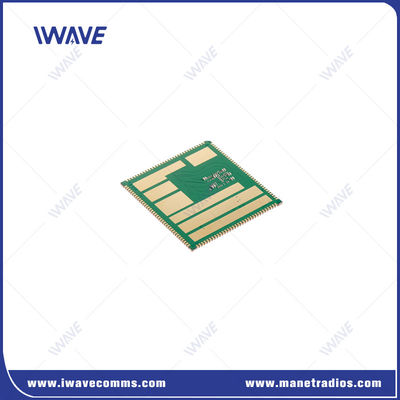

PCB |
صفحه رابط یک طرفه |
محدوده تحمل: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
باند RF 1 |
1420-1530MHz |
|
باند RF 2 |
566-678MHz |
|
|
سطح قدرت |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
حساسیت (1Mbps) |
1.4G ((14700 کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
رابط |
UART |
3 |
|
HSIC |
USB 2.0 سرعت بالا |
|
|
USB |
USB 2.0 سرعت بالا |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
قدرت |
VSYS |
3.7 ولت تا 4.35 ولت,پیشنهاد 4.0V (خروجی) |
|
D1V8A |
1خروجی.8 ولت |
|
|
A2V85A |
2خروجی.85 ولت |
|
|
VCC_D3V3 |
3خروجی.3 ولت |
|
|
5V_FEM |
منبع برق تراشه RF PA ((Input) |
|
|
شبکه |
حالت شبکه |
شبکه خصوصی بدون مرکز |
|
ظرفیت |
حداکثر 32 گره |
|
|
حبوبات |
پشتیبانی از توپولوژی مسیریابی چند hop، تا 31 hop |
|
|
ارتباطات |
از حالت انتقال تک پخش، چند پخش و پخش پشتیبانی می کند. هر گره می تواند از این سه حالت برای ارتباطات استفاده کند |
|
|
نرخ داده |
تمام گره ها ارتباط برقرار می کنند و پهنای باند کاری را به اشتراک می گذارند و حداکثر سرعت 100Mbps است |
|
|
همگام سازی زمان |
مستقل از ساعت خارجی، خود هم زمان |
|
|
کنترل قدرت |
تمام گره ها قدرت انتقال را به طور سازگار تنظیم می کنند |
|
|
ادغام زیر شبکه |
پشتیبانی از تقسیم یک شبکه به چندین شبکه |
|
|
سرعت حرکت |
حداکثر پشتیبانی 300km/h |
|
|
ارسال مجدد |
ارسال مجدد HARQ |
|
|
ضد جم |
پشتیبانی از پرش فرکانس پویا در داخل و در بین باند های فرکانس |
|
|
