| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6680 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
مدل: FDM-6680

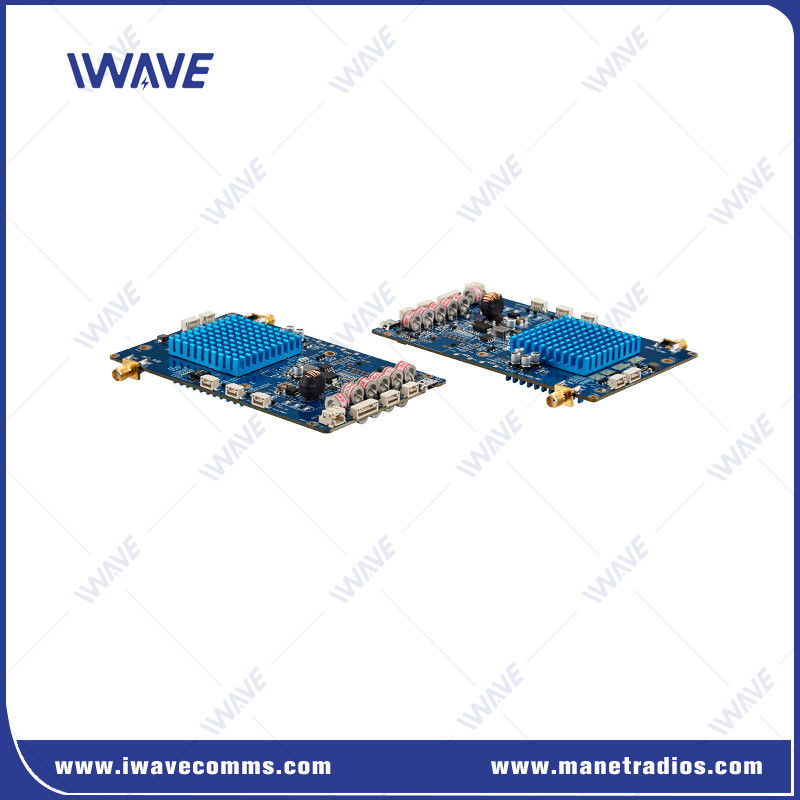

120Mbps MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link با استفاده از شبکه های شبکه ای بدون سیم
TدرFDM-6680یک محصول انتقال بی سیم پیشرفته طراحی شده توسط IWAVE است که از یک تراشه پیشرفته سیستم در تراشه (SoC) استفاده می کند. این هم از نقطه به نقطه و هم از نقطه به چند نقطه پشتیبانی می کند.که باعث می شود برای کاربردهای مختلف انعطاف پذیر باشد..
دو فرکانس 600Mhz و 1.4 GHz MIMO ((2X2) لینک داده دیجیتال عملکرد RF قوی و سرعت داده بالا تا 120 Mbps را به دست می آورد.این به ویژه برای ارائه پیوندهای ویدئویی بی سیم قوی در محیط های شهری همراه و غیر خط دید با محدوده 500 متر -3 کیلومتر مناسب است..
ویژگی های کلیدی:
پيوند پايدار در سرعت بالا:
FDM-6800 می تواند یک پیوند ارتباطی پایدار را حتی در سرعت های تا 300 کیلومتر در ساعت حفظ کند، که آن را برای برنامه های کاربردی در محیط های پویا مانند وسایل نقلیه و هواپیماهای بدون سرنشین مناسب می کند.
نرخ داده های بالا:
به 120 Mbps برای هر دو uplink و downlink به طور همزمان می رسد، اجازه می دهد تا جریان داده در زمان واقعی و ارتباطات موثر باشد.
پشتیبانی از چندین گره:
یک گره مرکزی می تواند تا 64 گره فرعی را پشتیبانی کند، که آن را برای شبکه های بزرگتر مقیاس پذیر می کند.
تکنولوژی MIMO:
از تکنولوژی 2x2 Multiple-Input and Multiple-Output (MIMO) استفاده می کند تا از طریق استفاده از چند آنتن برای انتقال و دریافت، خروجی و قابلیت اطمینان داده ها را افزایش دهد.
تنظیم قدرت پویا:
این سیستم می تواند به طور تطبیقی قدرت ارسال و دریافت را بر اساس شرایط کانال تنظیم کند. این ویژگی به:1.مصرف برق را کاهش دهید: استفاده از انرژی را بر اساس محیط شبکه فعلی بهینه می کند.2.به حداقل رساندن تداخل شبکه: کمک می کند تا یک ارتباط ارتباطی واضح با کاهش تداخل بالقوه با دستگاه های دیگر حفظ شود.
کاربردها:
FDM-6680 برای کاربردهای مختلف مناسب است، از جمله:
حمل و نقل با سرعت بالا: مناسب برای قطارها، وسایل نقلیه و هواپیماهای بدون سرنشین که نیاز به ارتباطات قابل اعتماد در سرعت بالا دارند.
نظارت در زمان واقعی: انتقال ویدئو از پلتفرم های متحرک.
نظارت از راه دور: در محیط هایی که تحرک و یکپارچگی داده ها بسیار مهم است استفاده می شود.
رابط
P1:رابط USBP2:پورت اترنتP3:پورت اترنت و POE،P4:قدرت ورودی
P5:DBB_COMUAR،P6:UART0،P7:پورت RF، P8: پورت RF،P9:DBB_RFGPO،P10:DBB_RFGPO
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | حداکثر ۱۲۰ مگابایت در ثانیه ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | نقطه به نقطه 64 | |
| MIMO | 2x2 MIMO | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | از انتها به انتها≤20ms-50ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| بدون سیم | ||
| ارتباطات | ارتباط بین هر دو گره برده باید ارسال شود از طریق گره استاد |
|
| گره استاد | هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. | |
| SLAVE NODE | تمام گره ها از تک پخش، چند پخش و پخش پشتیبانی می کنند | |
| دسترسی | چندین گره برده می توانند همزمان به شبکه دسترسی داشته باشند. | |
| 1.4GHz | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| 600MHZ | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| باند فرکانس | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600Mhz | 566Mhz-678Mhz | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | ۶۰ گرم | |
|
رابط ها |
||
| RF | 2 × SMA | |
| اترنت | 2x اترنت | POE |
| پورت اترنت برای داده ((4Pin) | ||
| COMUART | 1xCOMUART | سطح RS232 3.3V، 1 بیت شروع، 8 بیت داده، 1 بیت توقف، نه چک برابر |
| باود ريت: 115200bps ((دستگيري) (57600، 38400، 19200، 9600 قابل تنظیم) |
||
| قدرت | ورودی 1xDC | DC12V |
| USB | 1xUSB | |
|
|
