| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6680 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
مدل: FDM-6680

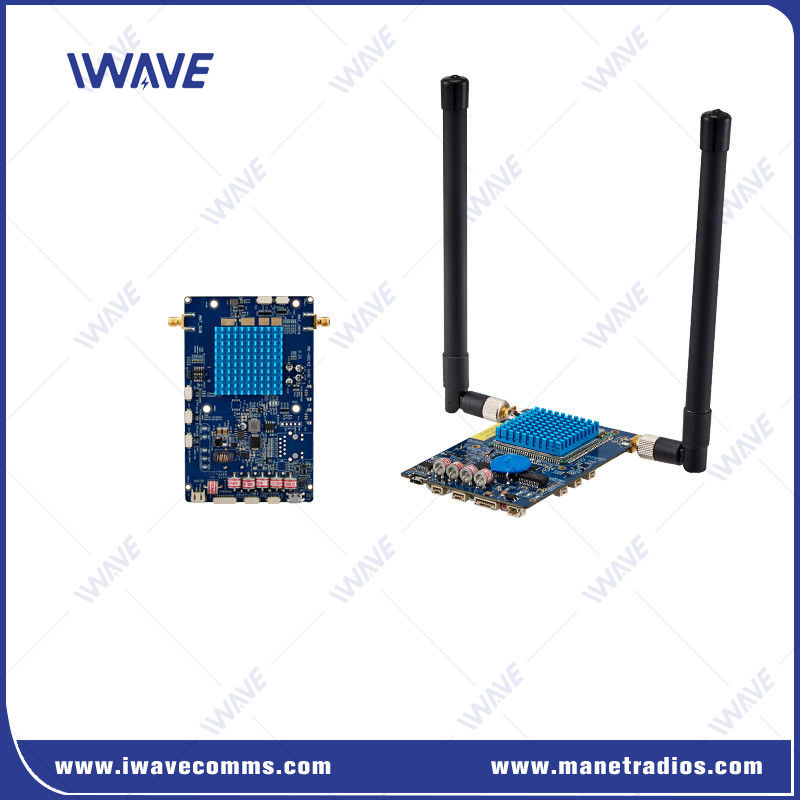

ماژول ارتباطات بی سیم ویدئویی 4K برای سیستم بدون سرنشین
درFDM-6680یک فرد پیشرفته استسیستم ارتباطات بی سیم دیجیتالبرایخودروهای بدون سرنشین,هواپیماهای بدون سرنشین,بدون سرنشین,ماشین های بدون سرنشین، و دیگر سیستم عامل های رباتیک.اتصال بی سیم با کارایی بالاقادر بهپخش ویدیوی 8k,شبکه محلی,داده های سریال دو طرفهوانتقال داده های سنسور.
دو فرکانس 600Mhz و 1.4 GHz MIMO ((2X2) لینک داده دیجیتال عملکرد RF قوی و سرعت داده بالا تا 120 Mbps را به دست می آورد.این به ویژه برای ارائه پیوندهای ویدئویی بی سیم قوی در محیط های شهری همراه و غیر خط دید با محدوده 500 متر -3 کیلومتر مناسب است..
ویژگی های کلیدی:
نرخ اطلاعات بالا:
به حداکثر 100 Mbps در هر دو uplink (UPL) و downlink (DNL) می رسد و انتقال سریع داده را امکان پذیر می کند.
پردازش اطلاعات چند منظوره:
قادر به اتصال پایین در جریان ویدئو در زمان واقعی، اتصالات LAN و داده های سریال دو طرفه است.
از ادغام اطلاعات از سنسورهای مختلف پشتیبانی می کند و توانایی های جمع آوری داده ها و نظارت را افزایش می دهد.
تکنولوژی قوی:
ترکیبی از فناوری ها و استانداردهای اثبات شده با الگوریتم های پیشرفته برای قابلیت اطمینان و عملکرد بالا.
طراحی شده تا در محیط های سخت به طور موثر کار کند، که آن را برای کاربردهای سخت مناسب می کند.
کاربردها:
درFDM-6680ارائه می دهدراه حل ارتباطات بی سیم با عملکرد بالا و امنبا قابلیت های قوی برای انتقال ویدیو، داده ها و کنترل، که آن را ایده آل برایسیستم های رباتیک متحرک و مستقل. باسرعت بالا,NLOS بلندمدتقابلیت، وبهره وری انرژی، FDM-6680 مناسب برای طیف گسترده ای ازهواپیماهای بدون سرنشین,خودروهای بدون سرنشین، و دیگر پلتفرم های کوچک و حساس به اندازه درمحیط های چالش برانگیز.

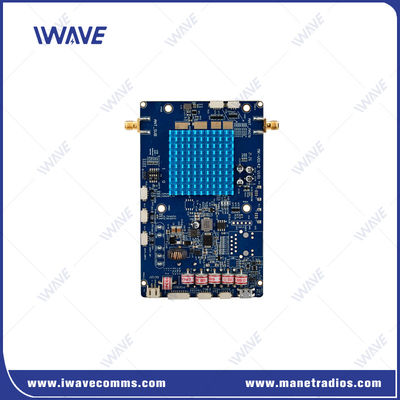

رابط
P1:رابط USBP2:پورت اترنتP3:پورت اترنت و POE،P4:قدرت ورودی
P5:DBB_COMUAR،P6:UART0،P7:پورت RF، P8: پورت RF،P9:DBB_RFGPO،P10:DBB_RFGPO
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | حداکثر ۱۲۰ مگابایت در ثانیه ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | نقطه به نقطه 64 | |
| MIMO | 2x2 MIMO | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | از انتها به انتها≤20ms-50ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| بدون سیم | ||
| ارتباطات | ارتباط بین هر دو گره برده باید ارسال شود از طریق گره استاد |
|
| گره استاد | هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. | |
| SLAVE NODE | تمام گره ها از تک پخش، چند پخش و پخش پشتیبانی می کنند | |
| دسترسی | چندین گره برده می توانند همزمان به شبکه دسترسی داشته باشند. | |
| 1.4GHz | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| 600MHZ | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| باند فرکانس | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600Mhz | 566Mhz-678Mhz | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | ۶۰ گرم | |
|
رابط ها |
||
| RF | 2 × SMA | |
| اترنت | 2x اترنت | POE |
| پورت اترنت برای داده ((4Pin) | ||
| COMUART | 1xCOMUART | سطح RS232 3.3V، 1 بیت شروع، 8 بیت داده، 1 بیت توقف، نه چک برابر |
| باود ريت: 115200bps ((دستگيري) (57600، 38400، 19200، 9600 قابل تنظیم) |
||
| قدرت | ورودی 1xDC | DC12V |
| USB | 1xUSB | |
|
|
