| نام تجاری: | IWAVE |
| شماره مدل: | FDM-66MN |
| مقدار تولیدی: | دو تا |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | D/P،T/T،L/C |
لینک داده های دیجیتال آی پی برای انتقال ویدیو
درFDM-66MNیک راه حل انتقال بی سیم پیشرفته طراحی شده توسط IWAVE است که از یک تراشه SOC بالغ برای عملکرد بهبود یافته استفاده می کند. این رادیو قوی قابلیت های قوی NLOS (غیر خط دید) را ارائه می دهد،ارائه ارتباطات دوگانه کامل برای داده های TCP/IP/UDP و سیگنال های کنترل TTL.

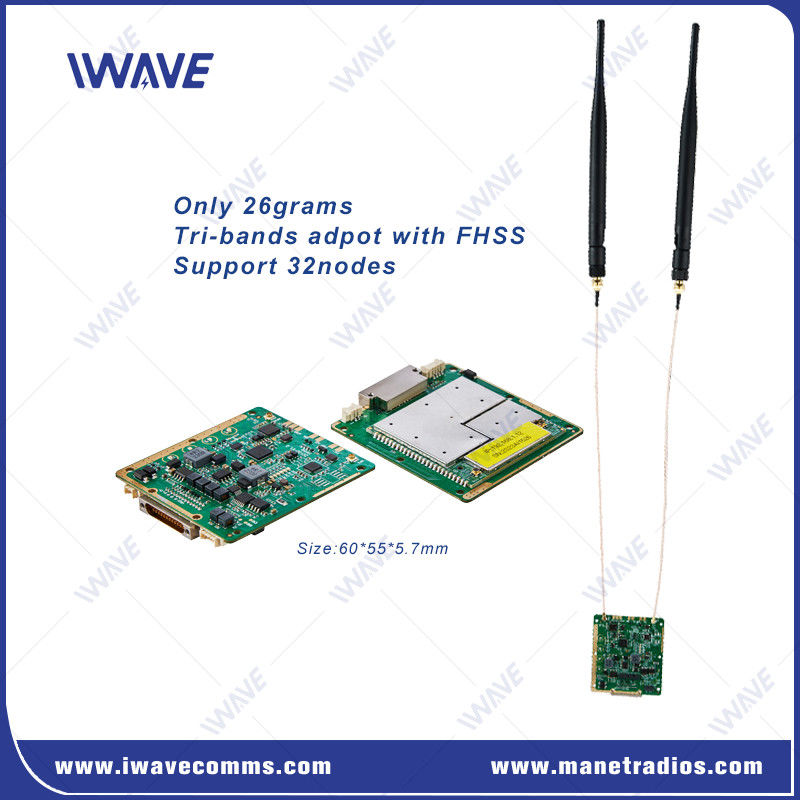

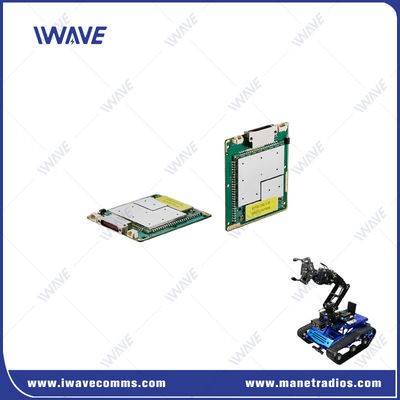

FDM-66MN یک گیرنده ویدیویی دیجیتال بسیار کوچک با ابعاد 60 * 55 * 5.7 میلی متر و وزن 26 گرم است.اندازه کوچک آن را برای کاربردهای حساس به وزن و فضا مانند هواپیماهای بدون سرنشین کوچک یا سیستم عامل UGV ایده آل می کند.ویژگی های کلیدی:
قابلیت انتقال داده های قوی و پایدار:استفاده از تکنولوژی تطبیقی کدگذاری برای تغییر خودکار مکانیسم های کدگذاری و نوسازی با توجه به کیفیت سیگنال برای جلوگیری از جیتر بزرگ در سرعت انتقال به عنوان تغییر سیگنال.
ارائه ویدئو HD، داده ها و داده های کنترل سریالی بر اساس IP
تکنولوژی پرش فرکانس خودکار (FHSS) و نوسازی سازگار برای ضد تداخل.
نقطه پشتیبانی به نقطه و نقطه به نقطه چندگانه (توپولوژی ستاره)
3* پورت اترنت برای ادغام ترمینال های مختلف
ورودی ولتاژ بزرگ: DV5-32V
ارتباطات IP با تاخیر کم
FDM-66MN یک راه حل ایده آل برای کاربردهای سخت مانند نظارت از راه دور، وسایل نقلیه مستقل و ناوگان هواپیماهای بدون سرنشین است. با عملکرد ارتباطی استثنایی و ویژگی های انعطاف پذیر،آن را تضمین می کند عملکرد قابل اعتماد و کارآمد در حتی پیچیده ترین محیط.
رابط
مشخصات
| عمومی | ||
| تکنولوژی | پایه بی سیم بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| توزیع متوسط تطبیقی سرعت داده سیستم | ||
| پشتیبانی از کاربران برای تنظیم محدودیت سرعت | ||
| محدوده | 10 تا 15 کيلومتر ((از هوا به زمين) 500 متر-3 کیلومتر ((NLOS زمین به زمین) |
|
| ظرفیت | 16 گره | |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| قدرت | 25dBm±2 (2w یا 10w در صورت درخواست) تمام گره ها به طور خودکار قدرت انتقال را تنظیم می کنند |
|
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد مزاحمت | به طور خودکار پرش فرکانس بین باند | |
| مصرف برق | متوسط: 4-4.5 وات حداکثر: 8 وات |
|
| قدرت ورودی | DC5V-32V | |
| حساسیت گیرنده | حساسیت ((BLER≤3٪) | ||||
| 2.4GHz | 20MHZ | -99دبلم | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103دبلم | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104دبلم | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106دبلم | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104دبلم | 2MHz | -84دبيل ميتر (٢ مگابايت) | ||
| 3MHZ | -106دبلم | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100 ديسيبل | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 5MHz | -84دبيل ميتر (۱۰ مگابايت در ثانیه) | ||
| 5MHZ | -104دبلم | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106دبلم | 3MHz | -87دبلم ((5Mbps) | ||
| 3MHz | -98دبيل ميتر (٢ مگابايت) | ||||
| 2MHz | -84دبيل ميتر (٢ مگابايت) | ||||
| باند فرکانس | |||||||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||||||
| حالت ارتباط | پخش تک پخش چند پخش | ||||||
| حالت انتقال | کل دوپلیکس | ||||||
| حالت شبکه | مسیریابی پویا | به طور خودکار به روز رسانی مسیرها بر اساس شرایط اتصال در زمان واقعی | |||||
| کنترل شبکه | نظارت دولتی | وضعیت اتصال /rsrp/snr/distance/ ظرفیت اتصال بالا و پایین | |||||
| مدیریت سیستم | WATCHDOG: تمام استثنائات سطح سیستم را می توان شناسایی کرد، تنظیم مجدد خودکار | ||||||
| ارسال مجدد | L1 | تعیین اینکه آیا باید بر اساس داده های مختلف حمل شود. (AM / UM) | |||||
| L2 | ارسال مجدد HARQ | ||||||
| RF | 2 × IPX | |
| اترنت | 3x اترنت | |
| پورت سریال | 2x RS232 | |
| قدرت ورودی | 2* قدرت ورودی (متناوب) | |
| کنترل انتقال داده | |||||
| رابط فرمان | پیکربندی فرمان AT | پشتیبانی از پورت VCOM/UART و سایر پورت ها برای پیکربندی فرمان AT | |||
| مدیریت پیکربندی | پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار | ||||
| حالت کار | حالت سرور TCP حالت مشتری TCP حالت UDP پخش چندگانه UDP MQTT مودبوس |
● هنگامی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است. ● هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند. ● سرور TCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP / مشتری، MQTT |
|||
| نرخ بود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| حالت انتقال | حالت عبور | ||||
| پروتکل | ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 26 گرم | |
| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر | |
| ثبات | MTBF≥10000hr | |
|
|
