| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6600 |
| مقدار تولیدی: | 2 عدد |
| قیمت: | negotiable |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | T/T |

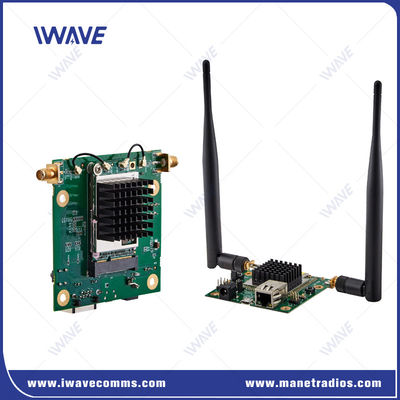

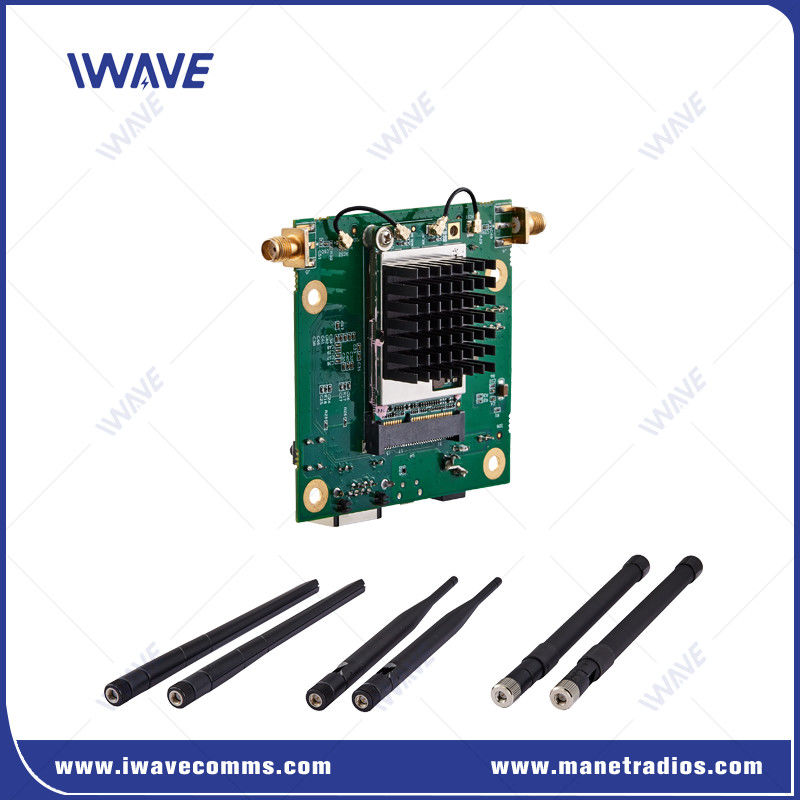

مدل:FDM-6600
MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link (پیوندهای سریالی داده های TTL دوگانه کامل)
مقدمه
درFDM-6600یک محصول انتقال بی سیم است که توسط IWAVE توسعه داده شده است و دارای یک تراشه سیستم در تراشه (SoC) بالغ است. از ارتباطات نقطه به نقطه و نقطه به چند نقطه پشتیبانی می کند.ارائه انتقال داده های قوی
قابلیت های کاربردی مختلف.
ویژگی های کلیدی
پیکربندی گره:
یک گره استاد می تواند تا16 ذیلی گره، با اشتراک گذاری پهنای باند کل30 مگابايت در ثانیهبرای انتقالویدیوی 1080P.
استانداردهای ارتباطی:
طراحی شده بر اساسTD-LTEاستاندارد ارتباطات بی سیم، با استفاده ازOFDM(تفاوت فرکانس ارتوگونال) وMIMOتکنولوژی های ورودی چندگانه و خروجی چندگانه
مستقل عمل ميکنه، بدون اينکه به هيچ ايستگاه پايه ي هواپيمايي وابسته باشه
انتقال داده:
از هر دو پشتیبانی می کنهاترنتو دو طبقه کاملTTLانتقال اطلاعات
انتقال داده های کنترل بر انتقال سیگنال شبکه اولویت دارد، اطمینان از اینکه دستورات کنترل حیاتی ابتدا پردازش می شوند.
تکنولوژی ضد تداخل:
استفاده می کندتکنولوژی پرش فرکانس خودکاربرای افزایش مقاومت در برابر تداخل، به طور قابل توجهی مصرف انرژی سیستم کلی و اندازه ماژول را کاهش می دهد.
درخواست ها
FDM-6600 برای کاربردهای مختلف مناسب است، از جمله:
سیستم های نظارت: برای نظارت ویدئویی در زمان واقعی در عملیات امنیتی.
پخش: تسهیل پخش ویدئویی زنده در تولید رسانه.
اتوماسیون صنعتی: امکان انتقال داده ها در سیستم های تولید هوشمند
اگر به جزئیات بیشتر یا بخش های خاص نیاز دارید، فقط به من اطلاع دهید!
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | توپولوژی ستاره، نقطه به 17-پینت | |
| قدرت | 25dBm (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC5V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتر از پورت شبکه. هنگامی که انتقال سیگنال است, داده های کنترل در اولویت منتقل خواهد شد | |
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفقیت شبکه، هر گره FDM-6600 می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. |
||
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
|
|
