| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6600 |
| مقدار تولیدی: | 2 عدد |
| قیمت: | negotiable |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | T/T |
مدل:FDM-6600

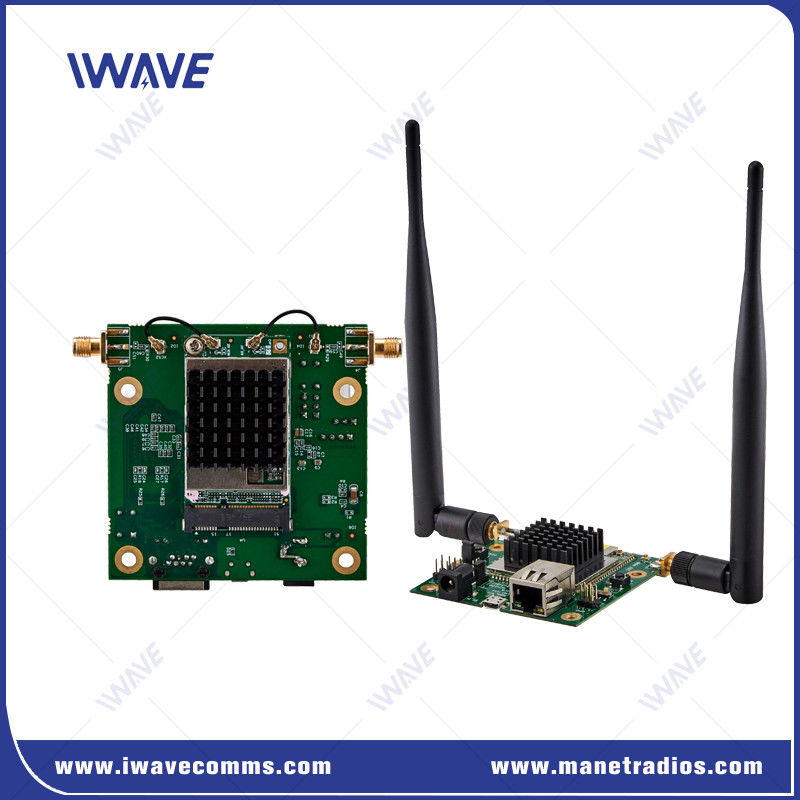

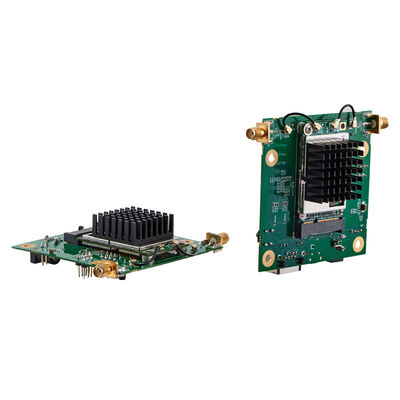

ماژول انتقال داده های ویدئویی با باند گسترده 15 کیلومتری LOS
مقدمه
درFDM-6600 ماژول انتقال داده های ویدئویی پهن باند بی سیم 15 کیلومتری LOSیک دستگاه ارتباطی پیچیده است که برای پاسخگویی به خواسته های بالا محیط های صنعتی مدرن طراحی شده است. این یک اتصال بی نقص و قوی برای انتقال داده ها و ویدئو در زمان واقعی فراهم می کند،پشتیبانی از چندین پروتکل شبکه بی سیم برای تبادل داده های قابل اعتماد و کارآمد.
پروتکل های پشتیبانی شده
این ماژول از طیف گسترده ای از پروتکل ها پشتیبانی می کند و سازگاری با زیرساخت های شبکه موجود را تضمین می کند:
TCP/IP: ارتباطات شبکه ای استاندارد.
UDP: انتقال سریعتر و بدون اتصال داده ها
DHCP: تخصیص آدرس IP پویا.
DNS: قطع نام دامنه.
HTTP/HTTPS: دسترسی امن به وب
ویژگی های کلیدی
رمزگذاری:AES 128 بیتیرمزگذاری برای انتقال داده های از راه دور امن
پروتکل های پشتیبانی شده:TCP/IP، UDP، DHCP، DNS، HTTP، HTTPS، تسهیل پروتکل های بی سیم شبکه متنوع.
گواهینامه:مطابق باMICوCEاستانداردها، اطمینان از ایمنی و قابلیت اطمینان.
منبع برق:بر روی یک5VDCمنبع برق برای عملکرد ثابت
نوع آنتن:ویژگی های یککانکتور SMA خارجیبرای اتصال بهتر.
درخواست ها
نظارت و امنیت:
به طور گسترده ای در سیستم های امنیتی برای نظارت بر مناطق بزرگ مانند مراکز شهر، پارک های صنعتی، فرودگاه ها و مرزهای استفاده می شود. چندین دوربین می توانند تغذیه های ویدئویی زنده را به یک اتاق کنترل مرکزی منتقل کنند,افزایش آگاهی از وضعیت و توانایی پاسخگویی.
پخش و پوشش رویداد:
در صنعت پخش، سیستم های بی سیم نقطه به چند نقطه امکان انتقال ویدئو زنده از مکان های مختلف در رویدادها (به عنوان مثال استادیوم های ورزشی، کنسرت ها،یا کنفرانس) به یک استودیوی تولید یا وان پخش، که پوشش و تولید در زمان واقعی را تسهیل می کند.
واکنش اضطراری:
در طول بلایای طبیعی، حوادث، یا سایر شرایط اضطراری، اولین پاسخ دهندگان می توانند از انتقال ویدئویی بی سیم برای به اشتراک گذاشتن فید های ویدئویی در زمان واقعی از هواپیماهای بدون سرنشین، دوربین های بدن،یا دوربین های نصب شده بر روی وسایل نقلیه با مراکز فرماندهی، کمک به تصمیم گیری سریعتر و هماهنگی.
اگر به جزئیات بیشتر یا اطلاعات خاص نیاز دارید، آزادانه بپرسید!
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | توپولوژی ستاره، نقطه به 17-پینت | |
| قدرت | 25dBm (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC5V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتر از پورت شبکه. هنگامی که انتقال سیگنال است, داده های کنترل در اولویت منتقل خواهد شد | |
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفقیت شبکه، هر گره FDM-6600 می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. |
||
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
|
|
