| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6600 |
| مقدار تولیدی: | دو تا |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

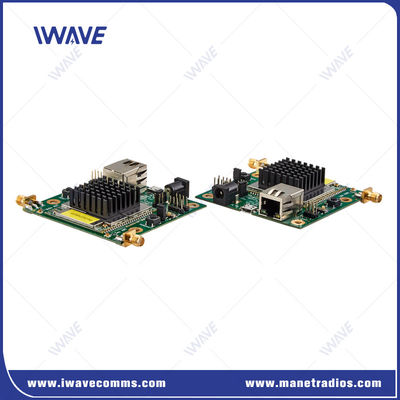

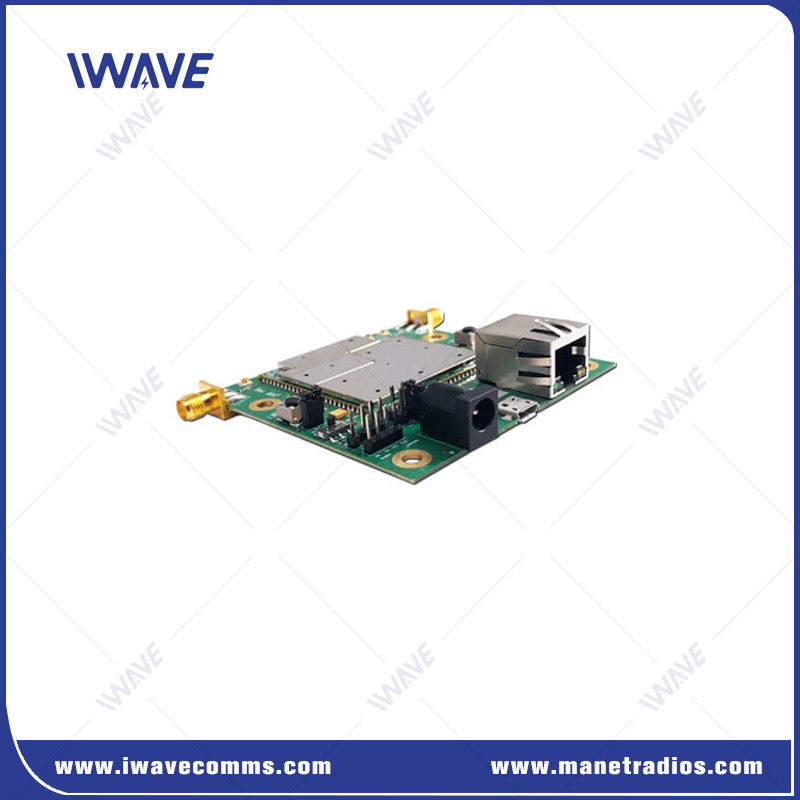

PtMP Wireless MIMO OEM لینک داده های دیجیتال
مقدمه
رادیو های FDM-6600 Digital Data Link برنامه های کاربردی نقطه به نقطه و نقطه به چند نقطه ای را که نیاز به لینک های پهنای باند بالا دارند ، ایمن و قابل اعتماد می کنند. سرعت داده تا 30Mbps است.رادیو FDM-6600 عملکرد بی نظیر را برای نیازهای ویدیویی همزمان فراهم می کند.
طیف پرش فرکانس (FHSS) بهترین انتخاب برای ایمنی از سر و صدا و تداخل است. FDM-6600 از FHSS برای تحویل قابل اعتماد سیگنال اترنت خود در مسافت های بسیار طولانی استفاده می کند.
FDM-6600 از باند فرکانس متعدد پشتیبانی می کند: 800Mhz / 1.4Ghz / 2.4Ghz. این شبکه پهنای باند بالایی را برای کاربردهای اندازه و وزن مانند ویدیو از راه دور ، رباتیک ،و سایر سیستم های انتقال داده های بی سیم اترنت.
ویژگی های کلیدی
|
 |
مزایای استفاده از ارتباطات بی سیم به وسایل نقلیه زمینی بدون سرنشین (UGV):
تحرک و انعطاف پذیری بیشتر:پیوندهای بی سیم به UGV ها امکان می دهد بدون محدودیت های کابل های فیزیکی کار کنند و به آنها اجازه می دهد با سهولت و انعطاف پذیری بیشتر از طریق مناطق متنوع و چالش برانگیز حرکت کنند.
ارتباطات در زمان واقعی:با استفاده از ارتباطات بی سیم، UGV ها می توانند داده ها، تصاویر و تغذیه های ویدئویی را در زمان واقعی به یک ایستگاه کنترل یا اپراتور منتقل کنند.تسهیل تصمیم گیری و واکنش سریع.
محدوده عملیاتی گسترش یافته:پیوندهای بی سیم محدوده عملیاتی UGV را گسترش می دهند و آنها را قادر می سازد تا وظایف خود را در مناطق دور افتاده یا خطرناک انجام دهند که در آن مداخله مستقیم انسان امکان پذیر یا ایمن نیست.
آگاهی بهتر از وضعیت:با دریافت داده های زمان واقعی و فید ویدئویی از UGV ها، اپراتورها می توانند درک بهتری از محیط و وضعیت روی زمین داشته باشند.این آگاهی بیشتر از وضعیت برای برنامه ریزی و اجرای موثر ماموریت بسیار مهم است.
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | توپولوژی ستاره، نقطه به 17-پینت | |
| قدرت | 25dBm (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC5V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتر از پورت شبکه. هنگامی که انتقال سیگنال است, داده های کنترل در اولویت منتقل خواهد شد | |
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفقیت شبکه، هر گره FDM-6600 می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. |
||
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
|
|
