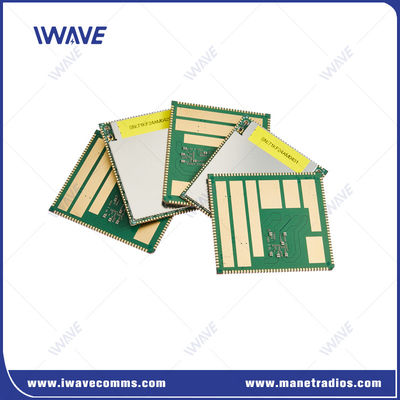

فرستنده داده های ویدئویی و تلمتری برای سیستم های بدون سرنشین
مقدمه
سیستم های بدون سرنشین FDM-680X بر اساس معماری پیشرفته FPGA 2.0 ساخته شده است که شامل فن آوری های چند موج، باند فوق العاده گسترده و پرش فرکانس با سرعت بالا است.دارای قابلیت های دریافت و انتقال دوگانه MIMO (Multiple Input Multiple Output) استاین سیستم یک پیوند بی سیم قوی را هم برای وسایل نقلیه تلفن همراه و هم برای سیستم های بدون سرنشین تضمین می کند.ارائه ارتباطات بدون وقفه حتی در طول مانورهای با سرعت بالا تا 300 کیلومتر در ساعت.

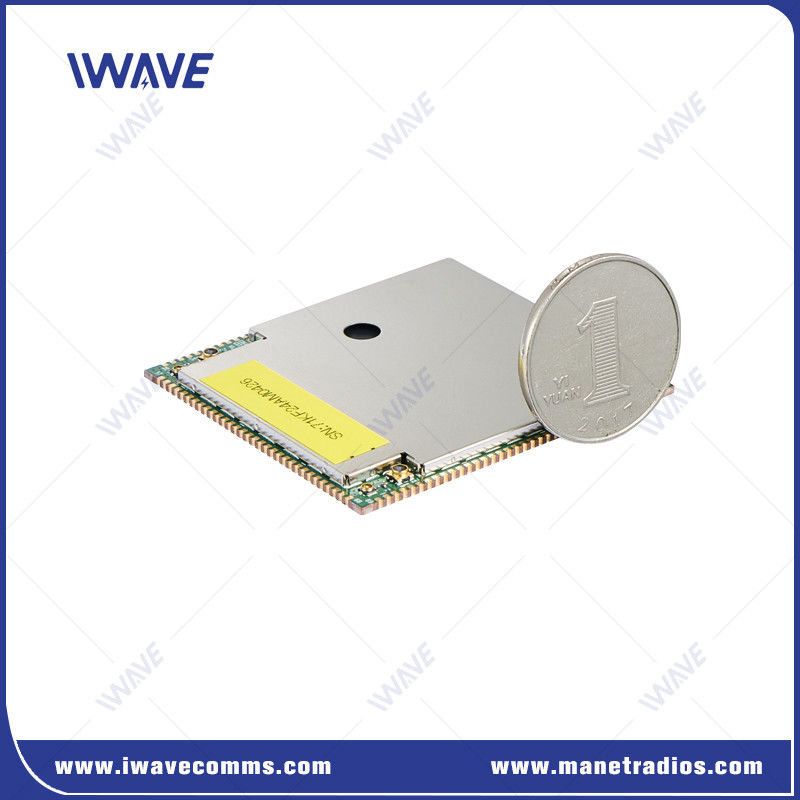

اندازه 52*46*2.9mm آن را کوچکترین ماژول رادیویی پهن باند OEM و نامزد ایده آل برای ادغام سیستم در سیستم های بدون سرنشین کوچک برای انجام در محیط های چالش برانگیز می کند،مانند بازرسی داخلی ساختمان ها یا تونل ها.
مزایاسیستم های بدون سرنشین
|
ویژگی های بی سیم |
امنیت | ویژگی های انتقال | ویژگی های لایه فیزیکی |
|
|
|
|
درخواست
وسایل نقلیه هوایی بدون سرنشین (UAV)
وسایل نقلیه زمینی بدون سرنشین (UGV)
سفینه های سطح مستقل (ASV)
مدیریت ناوگان رباتیک
شبکه های واکنش اضطراری
شبکه های تاکتیکی نظامی
شهر هوشمند
تیم های متصل در محیط های دورافتاده
IoT صنعتی (IIoT)
ارتباطات از وسیله نقلیه به همه چیز (V2X)
پر شدن هواپیماهای بدون سرنشین
مشخصاتSOC بی سیم
|
وظایف |
توضیحات |
جزئیات |
|
اندازه PCB |
46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
|
RF |
فرکانس |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
سطح قدرت RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
حساسیت |
1 مگابايت در ثانیه |
1.4Ghz ((14700 نقطه فرکانس) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 نقطه فرکانس) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5 مگابايت در ثانیه |
1.4Ghz ((14700 نقطه فرکانس) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 نقطه فرکانس) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
رابط |
UART |
3 |
|
HSIC |
USB 2.0 سرعت بالا |
|
|
USB |
USB 2.0 سرعت بالا |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
آنتن |
2 |
|
|
قدرت |
VSYS |
3.7V ~ 4.35V ((4V پیشنهاد می شود) |
|
D1V8A |
1.8V خروجی برق |
|
|
D2V85A |
2.85 ولت خروجی برق |
|
|
VCC_D3V3 |
3.3V خروجی برق |
|
|
5V_FEM |
تشغيل تراشه RF PA |
|
|
گره استاد-غلام |
پیکربندی گره مرکزی |
هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. |
|
نرخ داده |
تمام گره ها نرخ داده ظرفیت سیستم لینک بالا و پایین را به اشتراک می گذارند |
|
|
ظرفیت |
از تعداد گره های شبکه N≥2 و تا 64 گره سرویس یا 63 گره حالت IDLE پشتیبانی می کند. |
|
|
حالت ارتباط |
هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. |
|
|
تمام گره ها نرخ داده ظرفیت سیستم لینک بالا و پایین را به اشتراک می گذارند |
||
|
دسترسی |
پشتیبانی از چندین گره برده برای دسترسی به شبکه همزمان. |
|
|
نرخ داده |
تمام گره های برده و گره های استاد کار مشترک دارند پهنای باند در یک جهت. همزمان در جریان بالا و پایین (20Mhz، حداقل 100Mbps) |
|
|
وضعیت اتصال |
تمام گره های شبکه همیشه به هم متصل هستند. |
|
|
کنترل قدرت |
قدرت فرستادن رو تنظیم کن |
|
|
بوت کردن |
هر دو گره استاد و گره برده از پیش تنظیم پشتیبانی می کنند |
|
|
قدرت ثابت |
پیکربندی قدرت ثابت (فقط گره اصلی را تغییر دهید) |
|
|
فرکانس ثابت |
پیکربندی فرکانس قفل |
|
|
|
