| نام تجاری: | IWAVE |
| شماره مدل: | FPM-8416 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

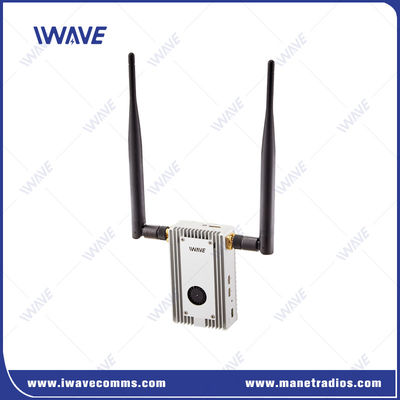

16 کيلومتر فرستنده و گیرنده بدون سرنشين با 800 ميگاهرتز و 1.4 گيگاهرتز براي ويديو و داده
توضیحات
FPM-8416 یک فرستنده ویدئویی بدون سرنشین سبک وزن است که پیوند داده دو طرفه را در خود جای داده و به طور خاص برای فعال کردن عملیات مستقل برای بدون سرنشین های تجاری و صنعتی طراحی شده است.به شما اجازه می دهد تا به صورت بی سیم کنترل و نظارت ویدئویی در زمان واقعی UAV / هواپیما بدون سرنشین در محدوده تا 10 مایل.
استفاده از هسته ارتباطات تلفن همراه نسل چهارم COFDM تکنیک مدولاسیون چند حامل ارائه می دهد امنیت و عملکرد برجسته در محیط های سخت.
ویژگی های کلیدی
|
● کنترل دو جهت ● تاخیر 80ms برای 1080P/60 ● 128AES رمزگذاری شده ● پشتیبانی از ورودی و خروجی ویدئوی HDMI و IP ● کیفیت ویدئویی 1080P/60 در محدوده 14-16km ● 800Mhz و 1.4Ghz فرکانس گزینه برای جلوگیری از شلوغ 2.4Ghz ● خروجی HDMI به صفحه نمایش برای نظارت در زمان واقعی ● 14 تا 16 کيلومتر از هوا به زمين سيستم پخش ويديو Full HD ● محفظه ای از آلومینیوم که با ماشینکاری CNC ساخته شده است ● تنظیم کامل توسط مشتری ● تنظیمات با استفاده از نرم افزار ● 130 گرم وزن سبک ویژه برای هواپیماهای بدون سرنشین |
 |
ارتباطات قوی در مسافت های دور
FPM-8416 ارتباط داده فراهم می کند کامل HD ویدیو و دو طرفه کنترل ارتباطات داده تا 10 مایل.
این گیرنده از تکنیک COFDM برای دمودولاسیون استفاده می کند و عملکرد قوی پیوند nlos را با حاشیه محو بالا فراهم می کند.
لینک امن برای کاربردهای مختلف
سیستم ارتباطات بی سیم از رمزگذاری با استفاده از یک الگوریتم رمزگذاری داخلی AES.128 (CBC) پشتیبانی می کند. ممکن است بلوک رمزگذاری برای فعال کردن حالت غیر رمزگذاری شده غیر فعال شود.
در شرایط سخت محکم
استفاده از FHSS ((Frequency-Hopping spread spectrum) ضد اختلال برای اطمینان از یک لینک پایدار.
الگوریتم های پیشرفته برای اطمینان از عملکرد در سناریوهای کار پیچیده استفاده می شود.
بنادر مختلف

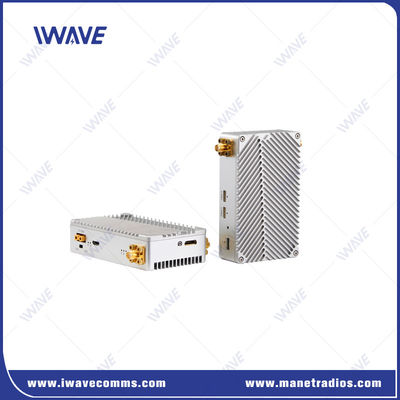

سیستم انتقال تصویر HD FPM-8416 مجهز به HDMI است.دو پورت LAN و یک پورت سریال دو طرفه که کاربران می توانند جریان ویدیویی HD کامل را دریافت کنند و پرواز را با Pixhawk کنترل کنند.
پورت HDMI و پورت LAN باعث می شود که درون شما گزینه های دوربین بیشتری داشته باشد.
درخواست
اندازه کوچک و وزن 130g UAV drone video link برای هواپیماهای بدون سرنشین کوچک ایده آل است.پیشگیری از آتش سوزی جنگل، بازرسی خطوط برق ولتاژ بالا، امنیت داخلی، مدیریت ترافیک، واحدهای پشتیبانی فنی پلیس، نیروهای ویژه، مراکز فرماندهی و کنترل نظامی، فرودگاه، کنترل مرزی،حوادث بزرگ پشتیبانی می شود.
مشخصات
| مشخصات | |||
| فرکانس | 800Mhz | 806 تا 826 مگاهرتز | |
| 1.4Ghz | ۱۴۲۸ تا ۱۴۴۸ مگاهرتز | ||
| پهنای باند | 8MHz | ||
| قدرت RF | 0.6 وات ((Bi-Amp، 0.6 وات حداکثر قدرت هر تقویت کننده قدرت) | ||
| محدوده انتقال | 800Mhz: 16km1400Mhz: 14km | ||
| آنتن | 800Mhz | TX: آنتن Omni/طول 25 سانتی متر/ 2dbiRX: آنتن Omni/طول 60 سانتی متر/6dbi | |
| 1.4Ghz | TX: Omni Antenna / 35cm طول / 3.5dbiRX: Omni Antenna / 60cm طول / 5dbi | ||
| نرخ انتقال | 3Mbps (HDMI Video Stream، سیگنال اترنت و اشتراک داده های سریالی) | ||
| نرخ بود | 115200bps ((قابل تنظیم) | ||
| حساسیت | -106@4Mhz | ||
| الگوریتم تحمل خطای بی سیم | تصحیح خطای FEC به جلو باند پایه بی سیم / تصحیح خطای فوق العاده کدک ویدیو | ||
| تاخیر از انتهای به انتهای | تاخیر برای رمزگذاری + انتقال + رمزگشایی 720P/60 <50 ms 1080P/60 <80ms |
||
| زمان بازسازی لینک | <1s | ||
| تعدیل | QPSK لینک بالا/QPSK لینک پایین | ||
| فشرده سازی ویدیو | H.264 | ||
| فضای رنگی ویدئو | 4:2:0 (انتخاب 4:2(۲) | ||
| رمزگذاری | AES128 | ||
| زمان شروع | 15s | ||
| قدرت | DC12V (7V18V) | ||
| رابط | رابط هاي Tx و Rx مشابه هستند ورودی/خرید ویدیو: Mini HDMI*1 رابط ورودی برق*1 رابط آنتن:SMA*2 سریال*1: ( ولتاژ: +-13V ((RS232) ، 0 ~ 3.3V ((TTL) 2) اترنت: 100Mbps x 3 |
||
| شاخص ها | قدرت شاخص تنظیم اتصال بی سیم |
||
| مصرف برق | Tx: 9W ((Max) Rx: 6W | ||
| درجه حرارت | کار: -40 ~ + 85 °C ذخیره سازی: -55 ~ + 100 °C | ||
| ابعاد | Tx/Rx: 93 x 55.5 x 23.5 میلی متر | ||
| وزن | Tx/Rx: 130g | ||
| طراحی کیس فلزی | تکنولوژی CNC/ پوسته آلیاژ دوگانه آلومینیوم | ||
| پوسته ای از آلیاژ دوگانه آلومینیوم | |||
| دستگاه های آنودیزاسیون رسانا | |||
|
|
