| نام تجاری: | IWAVE |
| شماره مدل: | FPM-8416S |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

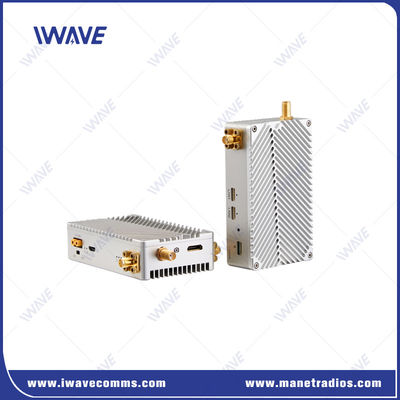

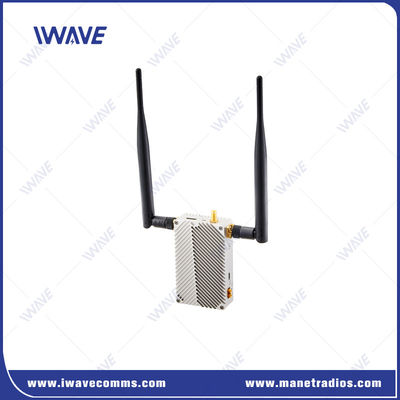

سیستم انتقال تصویر دیجیتال 16 کیلومتری SDI HDMI Full HD با تله متری Mavlink
توضیحات
سیستم انتقال تصویر دیجیتال FPM-8416S یک پایگاه لینک ویدئویی بدون سرنشین 14-16km Full HD بر روی تکنولوژی COFDM است.آن را انتقال 1080P 30fps جریان ویدیو در 80ms تاخیر کم و 720P 60fps جریان ویدیو در 50ms تاخیرتکنولوژی IWAVE FHSS باعث می شود که باند های فرکانسی آن حداقل تداخل داشته باشند. برای جلوگیری از شلوغ 2.4Ghz، FPM-8416S UHF 800Mhz و 1.4Ghz را اتخاذ می کند.
علاوه بر جریان ویدئویی، پیوند ویدئویی FPM-8416S همچنین اجازه می دهد تا داده های کنترل پرواز تا 16 کیلومتر همراه با جریان ویدئویی منتقل شود.با برنامه ریز ماموریت پیک هاک و کیو گراوند خوب کار می کنه.
واحد هوا از FPM-8416S تنها 130gram ((4.6oz) است. اندازه مینی و عملکرد تبعید گرما بهتر به ویژه برای UAV، هواپیماهای بدون سرنشین یا سایر سیستم های بدون سرنشین طراحی شده است.
ویژگی های کلیدی
● ورودی و خروجی HDMI و SDI ● پورت اترنت 1*100Mbps برای انتقال داده های TCPIP/UDP ● کنترل از راه دور |  |
FPM-8416S Uav Video Link دو پورت سریال دو طرفه برای اتصال با Pixhawk دارد.پس شما می توانید از FPM-8416S برای دریافت همزمان فیلم از هواپیما بدون سرنشین استفاده کنید و کنترل هواپیما بدون سرنشین از طریق برنامه ریز ماموریت و QGround در زمین.
● 800Mhz و کار با باند 1.4G
دو گزینه فرکانس 800MHz و 1.4GHz به طوری که شما می توانید از ترافیک سیگنال 2.4Ghz جلوگیری کنید.
● فرکانس های فرکانس تقسیم شده کده شده (COFDM)
به طور موثری تداخل چند مسیر را در انتقال فاصله طولانی از بین ببرد و اتصال انتقال ویدئویی FPM-8416S را قادر به ثبات قوی برای فاصله طولانی کند.
● FHSS برای ضد تداخل
در مورد تابع پرش فرکانس، تیم IWAVE الگوریتم و مکانیسم خودش را دارد.
در طول کار FPM-8416S فرستنده ویدئوی دیجیتال بدون سرنشین به صورت داخلی محاسبه و ارزیابی لینک فعلی بر اساس عواملی مانند قدرت سیگنال دریافت شده RSRP، نسبت سیگنال به نویز SNR،و نرخ خطا بیت SERاگر شرط قضاوت آن برآورده شود، آن را به انجام پرش فرکانس و انتخاب یک نقطه فرکانس بهینه از لیست.
● انتقال رمزگذاری شده
FPM-8416S UAV video link از AES128 برای رمزگذاری ویدئو استفاده می کند تا از کسی که جریان ویدئوی شما را بدون مجوز رد می کند جلوگیری شود.
بنادر مختلف
FPM-8416S ارتباط ویدئویی دیجیتال بدون سرنشین مجهز به پورت HDMI، پورت SDI،دو پورت LAN و یک پورت سریال دو طرفه که کاربران می توانند جریان ویدیویی HD کامل را دریافت کنند و پرواز را با Pixhawk کنترل کنند.
درخواست
فرستنده های ویدئویی بدون سرنشین های بی سیم برای برنامه های کاربردی حیاتی مانند اطلاعاتی، نظارت و شناسایی نیاز به انتقال ویدئوی HD زنده برای پاسخ سریع دارند.به جز اين، فرستنده ویدئویی COFDM برای UAV همچنین نقش مهمی در صنعت فرآیند و معدن ، تحویل هواپیماهای بدون سرنشین ، بازرسی زیرساخت ها و اولین پاسخ دهندگان دارد تا تصمیمات سریع تر و کارآمدتر را انجام دهد.
مشخصات
| 800Mhz | 806 تا 826 مگاهرتز | |
| 1.4Ghz | ۱۴۲۸ تا ۱۴۴۸ مگاهرتز | |
| پهنای باند | 8MHz | |
| قدرت RF | 0.6 وات | |
| محدوده انتقال | 800Mhz: 16km1400Mhz: 14km | |
| آنتن | 800Mhz | TX: آنتن Omni/25cm طول/ 2dbi RX: آنتن Omni/60cm طول/6dbi |
| 1.4Ghz | TX: آنتن Omni/35cm طول/3.5dbi RX: آنتن Omni/60cm طول/5dbi | |
| نرخ انتقال | 3Mbps (HDMI یا SDI Video Stream، اشتراک گذاری سیگنال Ethernet و داده های سریالی) | |
| نرخ بود | 115200bps ((قابل تنظیم) | |
| حساسیت | -106@4Mhz | |
| الگوریتم تحمل خطای بی سیم | تصحیح خطای FEC به جلو باند پایه بی سیم / تصحیح خطای فوق العاده کدک ویدیو | |
| تاخیر از انتهای به انتهای | تاخیر برای رمزگذاری + انتقال + رمزگشایی720P/60 <50 ms1080P/60 <80 ms | |
| زمان بازسازی لینک | <1s | |
| تعدیل | QPSK لینک بالا/QPSK لینک پایین | |
| فشرده سازی ویدیو | H.264 | |
| فضای رنگی ویدئو | 4:2:0 (انتخاب 4:2(۲) | |
| رمزگذاری | AES128 | |
| زمان شروع | 15s | |
| قدرت | DC12V (7V18V) | |
| رابط | رابط هاي Tx و Rx مشابه هستند ● ورودی و خروجی ویدئو: مینی HDMI × 1 ● ورودی و خروجی ویدئو: SDI ((SMA) × 1 ● رابط ورودی برق × 1 ● رابط آنتن: SMA×2 ● سریال×1: ( ولتاژ: +-13V ((RS232) ، 0 ~ 3.3V ((TTL) ● اترنت: 100Mbps x 3 | |
| شاخص ها | ● قدرت ● اتصال بی سیم ● نشانگر تنظیم | |
| مصرف برق | Tx: 9W ((حد اکثر) Rx: 6W | |
| درجه حرارت | ● کار: -40 ~ + 85 °C ● ذخیره سازی: -55 ~ + 100°C | |
| ابعاد | Tx/Rx: 93 x 55.5 x 23.5 میلی متر | |
| وزن | Tx/Rx: 130g | |
| طراحی کیس فلزی | تکنولوژی CNC/حجره آلیاژ دوگانه آلومینیوم | |
| پوسته ای از آلیاژ دوگانه آلومینیوم | ||
| دستگاه های آنودیزاسیون رسانا | ||
|
|
