| نام تجاری: | IWAVE |
| شماره مدل: | FNM-8416 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

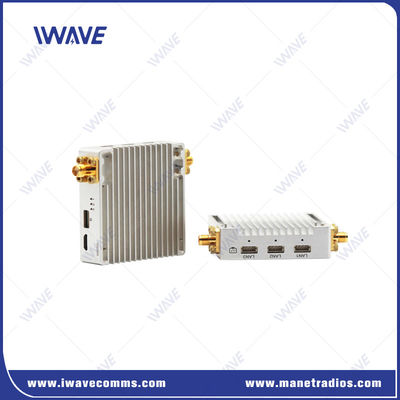

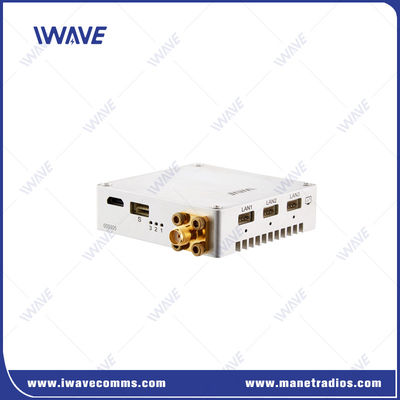

1.4GHz / 800Mhz 16km دوربین بدون سرنشین فرستنده TCPIP و UDP بلند برد HD ویدیو
توضیحات
فرستنده ویدئویی بدون سرنشین FNM-8416 یک سیستم انتقال ویدئویی کدگذاری شده با تاخیر پایین برای هواپیماهای بدون سرنشین با استفاده از فناوری COFDM است.این ارائه می دهد HD کامل دوربین IP ویدیو-لینک و دو جهت فرمان و کنترل داده لینک به طور خاص برای هواپیماهای بدون سرنشین تجاری و صنعتی و سیستم های UAV مستقل طراحی شده است. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVFNM-8416 فقط 65 گرم/2.3 اونس وزن دارد و پروتکل COFDM خصوصی را اتخاذ می کند، دارای انتقال دراز مدت است،حساسیت بالا و خروجی بالا برای 14 تا 16 کیلومتر از هوا به زمین.
ویژگی های کلیدی
|
|
راه حل RF کم مصرف ((500mw) که شامل الگوریتم پیشرفته پرش فرکانس و فناوری ضد تداخل قابل توجه است، فاصله ارتباطات را تا 16 کیلومتر می کند.
تیم IWAVE الگوریتم ها و مکانیسم های خاص خود را برای پرش فرکانس دارد
در طول کار، لینک داده های دیجیتال FNM-8416 به صورت داخلی بر اساس قدرت سیگنال دریافت شده RSRP، نسبت سیگنال به نویز SNR، محاسبه و ارزیابی لینک فعلی را انجام می دهد.نرخ خطا بیت SER و سایر عواملاگر شرایط قضاوت برآورده شود، پرش فرکانس انجام می شود و یک نقطه فرکانس بهینه از لیست انتخاب می شود.
به طور موثر از بین بردن تداخل های چند مسیر در انتقال راه دور
ارتباطات N-LOS یک سیگنال رادیویی قدرتمند را فراهم می کند در حالی که با تداخل مقابله می کند و نقاط کور را غلبه می کند.
از حملات مخرب و دسترسی غیرمجاز به فید ویدئوی شما در زمان واقعی بدون دخالت اپراتور جلوگیری می کند.
FNM-8416 ارتباط داده و ویدئویی 1.4Ghz و 800Mhz از ورودی داده UART پشتیبانی می کند و همچنین با 3 پورت LAN مجهز است. از طریق آنها کاربران می توانند UAV را متصل کنند،هواپیماهای بدون سرنشین یا سایر سیستم های هواپیما بدون سرنشین با کامپیوتر در هواپیما، دوربین IP یا سایر بارهای IP.
درخواست
FNM-8416 800Mhz و 1.4Ghz ارتباط داده طراحی شده است برای یک پیوند ارسال و دریافت حرفه ای برای هواپیماهای بدون سرنشین و UAV در کاربرد صنعتی، مانند نقشه برداری هوایی،بازرسی مسیرها و حفاظت از حیات وحشبا استفاده از تکنولوژی جدید مدل سازی RF که از یک فاصله ارتباطی طولانی ضد تداخل در قدرت انتقال بسیار کم پشتیبانی می کند.
مشخصات
| مشخصات | ||
| فرکانس | 800Mhz | 806 تا 826 مگاهرتز |
| 1.4Ghz | ۱۴۲۸ تا ۱۴۴۸ مگاهرتز | |
| پهنای باند | 8MHz | |
| قدرت RF | 0.6 وات ((Bi-Amp، 250mw متوسط قدرت هر تقویت کننده قدرت) | |
| محدوده انتقال | 800Mhz: 16km1400Mhz: 14km | |
| نرخ انتقال | 6 مگابایت در ثانیه (برنامه ویدئویی، سیگنال اترنت و به اشتراک گذاری داده های سریالی) بهترین جریان ویدئویی: 2.5 مگابایت در ثانیه | |
| نرخ بود | 115200bps ((قابل تنظیم) | |
| حساسیت Rx | -104/-99دبلم | |
| الگوریتم تحمل خطا | اصلاح خطای FEC به جلو در باند پایه بی سیم | |
| تاخیر ویدئو | ویدیو فشرده نمیشه، تاخیر نداره | |
| زمان بازسازی لینک | <1s | |
| تعدیل | QNSK بالا/QNSK پایین | |
| رمزگذاری | AES128 | |
| زمان شروع | 15s | |
| قدرت | DC-12V (718V) | |
| رابط | 1. رابط هاي Tx و Rx مشابه هستند 2ورودی و خروجی ویدئو: اترنات×3 3. رابط ورودی برق × 1 4رابط آنتن: SMA×2 5. سریال×1: ( ولتاژ:±13V ((RS232) ، 0 ~ 3.3V ((TTL) |
|
| شاخص ها | 1. قدرت 2. شاخص وضعیت اترنت 3. شاخص تنظیم اتصال بی سیم x 3 |
|
| مصرف برق | Tx: 5WRx: 3.5W | |
| درجه حرارت | کار: -40 ~ + 85 °C ذخیره سازی: -55 ~ + 85 °C | |
| ابعاد | Tx/Rx: 57 x 55.5 x 15.7 میلی متر | |
| وزن | Tx/Rx: 65g | |
| طراحی | تکنولوژی CNC | |
| پوسته ای از آلیاژ دوگانه آلومینیوم | ||
| دستگاه های آنودیزاسیون رسانا | ||
