| نام تجاری: | IWAVE |
| شماره مدل: | FNM-8416 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

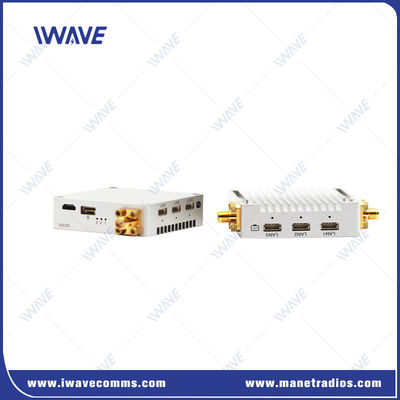

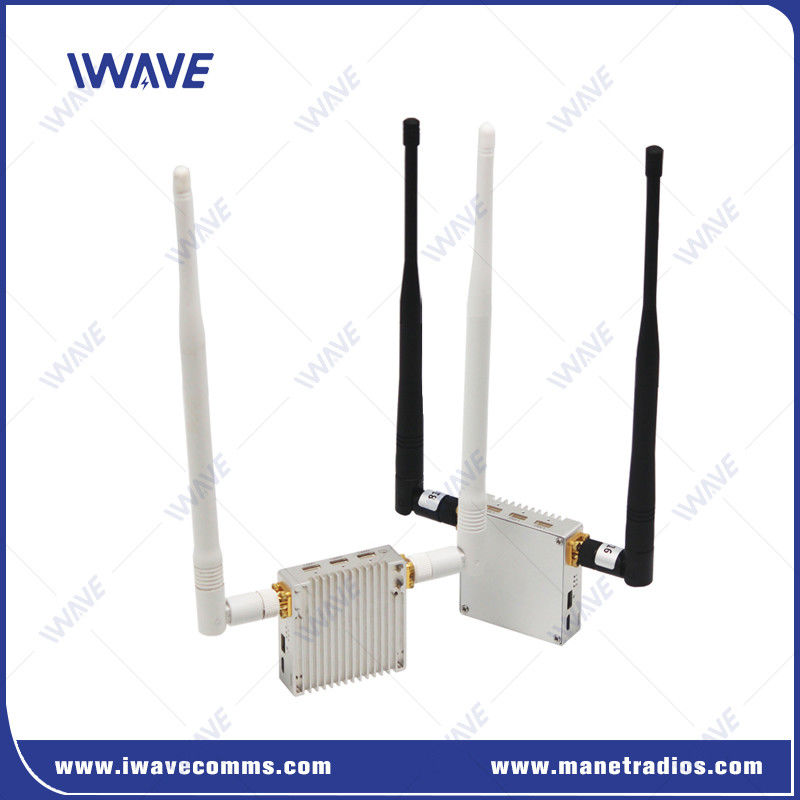

15 کيلومتر درون فرستنده و پذيرنده دوربین دوگانه IP با داده هاي تليمتري ماولينک
توضیحات
FNM-8416 UAVs dual IP camera video transmitter ارائه می دهد سیگنال TCPIP/UDP و انتقال بی سیم داده های دو طرفه برای 15km. واحد هوا تنها 65g ((2.3 اونس) و می تواند به راحتی در هر نوع UAV ادغام شود، از جمله چند روتر، بال ثابت و VTOL.
FNM-8416 یک پیوند داده همه در یک هواپیما بدون سرنشین است که یک راه حل ترکیبی مناسب برای انتقال بسیار کم تاخیر سیگنال های ویدیویی، کنترل و تله متری را فراهم می کند.این سه پورت LAN را برای دوربین IP و سایر ورودی داده های IP و یک پورت سریال دوگانه کامل برای کاربران برای اتصال کنترل کننده های پرواز هواپیماهای بدون سرنشین فراهم می کند.
برای جلوگیری از تداخل، FNM-8416 گزینه های فرکانس 800Mhz و 1.4Ghz را فراهم می کند.فرکانس UHF و تکنولوژی COFDM FNM-8416 را قادر می سازد تا توانایی NLOS را برای انتقال بی سیم فیلم کامل HD به ایستگاه کنترل زمینی داشته باشد.
ویژگی ها
|
 |
بنادر مختلف
FNS-8408 لینک ویدئویی دیجیتال UAV ارائه می دهد سه پورت LAN و یک پورت سریال دو جهت. با پورت های LAN، کاربران می توانند جریان ویدئویی IP HD کامل را دریافت کنند و برای داده های TCPIP / UDP به رایانه های هواپیمایی متصل شوند.با پورت سریال، خلبان مي تونه پرواز رو با پک هاک در زمان واقعي کنترل کنه
درخواست
یک پیوند داده دو طرفه بسیار سبک (65g) که به ویژه برای فعال کردن عملیات مستقل برای هواپیماهای بدون سرنشین تجاری و صنعتی طراحی شده است.
دارای مکانیسم رمزگذاری پیشرفته AES128 برای جلوگیری از دسترسی غیرمجاز به منبع ویدئوی بی سیم شما است و همچنین با طیف گسترده ای از کنترل کننده های پرواز سازگار استنرم افزار ماموریت و بارهای مفید.
هواپیماهای بدون سرنشین با لینک پخش ویدئویی بی سیم در زمان واقعی کاربردهای مختلفی در عکاسی، نظارت، کشاورزی،نجات از بلایای طبیعی و حمل مواد غذایی در مناطق دور افتاده یا دشوار شهرها.
مشخصات
| فرکانس | 800Mhz | 806 تا 826 مگاهرتز |
| 1.4Ghz | ۱۴۲۸ تا ۱۴۴۸ مگاهرتز | |
| پهنای باند | 8MHz | |
| قدرت RF | 0.6 وات (Bi-Amp، 0.6watt حداکثر قدرت هر تقویت کننده قدرت) |
|
| محدوده انتقال | 800 مگاهرتز: 14 کیلومتر 1400Mhz: 16km |
|
| نرخ انتقال | 6Mbps (برنامه ویدیویی، سیگنال اترنت و به اشتراک گذاری داده های سریالی) بهترین جریان ویدئویی: 2.5Mbps |
|
| نرخ بود | 115200bps ((قابل تنظیم) | |
| حساسیت Rx | -104/-99دبلم | |
| الگوریتم تحمل خطا | تصحیح خطای FEC به جلو در باند پایه بی سیم | |
| تاخیر ویدئو | ویدیو فشرده نمیشه، تاخیر نداره | |
| زمان بازسازی لینک | <1s | |
| تعدیل | QNSK بالا/QNSK پایین | |
| رمزگذاری | AES128 | |
| زمان شروع | 15s | |
| قدرت | DC-12V (718V) | |
| رابط | 1. رابط هاي Tx و Rx مشابه هستند 2ورودی و خروجی ویدئو: اترنات×3 3. رابط ورودی برق × 1 4رابط آنتن: SMA×2 5. سریال×1: ( ولتاژ: +-13V ((RS232) ، 0 ~ 3.3V ((TTL) |
|
| شاخص ها | 1. قدرت 2. شاخص وضعیت اترنت 3. شاخص تنظیم اتصال بی سیم x 3 |
|
| مصرف برق | Tx: 4W Rx: 3W |
|
| درجه حرارت | کار: -40 ~ + 85 °C نگهداری: -55 ~ + 85°C |
|
| ابعاد | Tx/Rx: 57 x 55.5 x 15.7 میلی متر | |
| وزن | Tx/Rx: 65g | |
| طراحی | تکنولوژی CNC | |
| پوسته ای از آلیاژ دوگانه آلومینیوم | ||
| دستگاه های آنودیزاسیون رسانا | ||
|
|
