| نام تجاری: | IWAVE |
| شماره مدل: | FPM-8416S |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

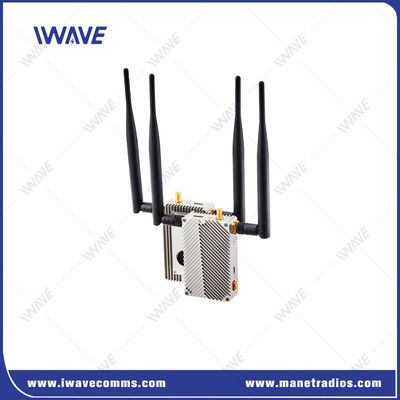

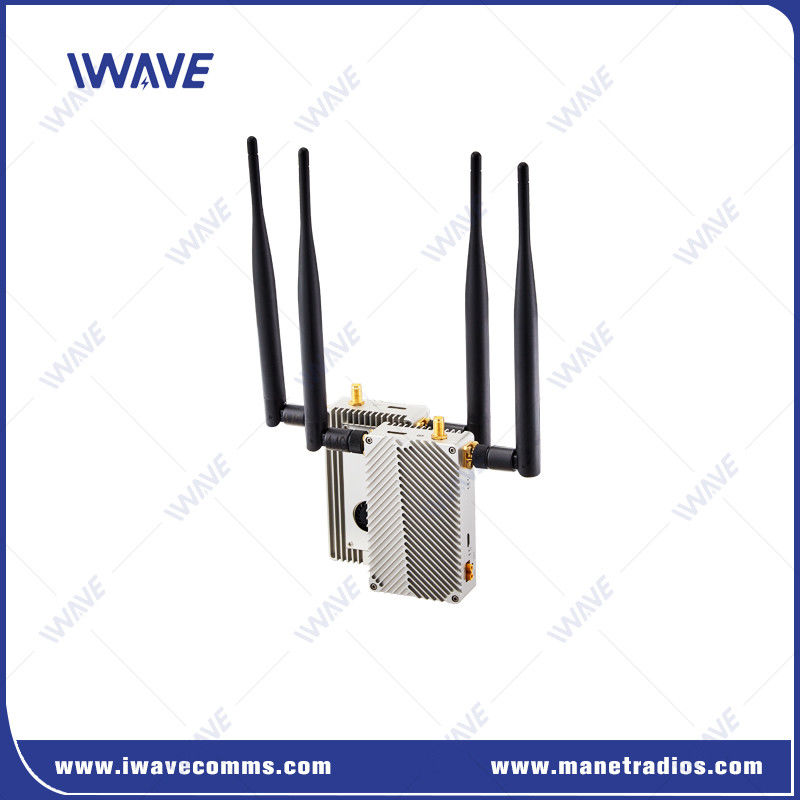

15km SDI و HDMI فرستنده ویدئویی بدون سرنشین 1080P60fps سازگار با Pixhaw
توضیحات
FPS-8408 یک سیستم انتقال تصویر دیجیتالی 8 کیلومتری Full HD برای هواپیماهای بدون سرنشین است که یک کانال ویدیویی Full HD در زمان واقعی و تلمیتری را به یک دستگاه راحت ترکیب می کند.براي ارتباط پايين بدون سرنشين مناسب است.
از فناوری TDD-COFDM و طیف پخش فرکانس هاپینگ ((FHSS) برای اطمینان از اتصال بی سیم پایدار در محیط شهری و آشفته استفاده می کند تا یک پیوند بی سیم پایدار را تضمین کند.
علاوه بر جریان ویدئویی، فرستنده ویدئویی مینی FPM-8416S COFDM همچنین امکان انتقال داده های کنترل پرواز را تا 8 کیلومتر همراه با جریان ویدئویی فراهم می کند.برنامه ریز ماموریت و QGround.
ویژگی های کلیدی
ارتباطات بدون سرنشین + پردازش ویدیو و تجزیه و تحلیل + پیوند داده های دو طرفه برای UAV ها
هواپیمای آنودیزه کن باعث بهبود یکپارچگی سیگنال های RF می شود.
|
 |
بنادر مختلف

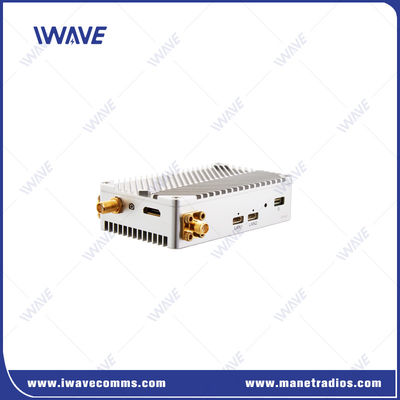

سیستم انتقال تصویر FPS-8408 HD مجهز به HDMI، دو پورت LAN و یک پورت سریال دو جهت است.
پورت های کوچک HDMI و LAN UAV را فعال می کنند دو نوع گزینه دوربین دارند.
پورت سريال از تلومتري ماولينک براي پيكس هاک پشتیبانی ميکنه
درخواست
فرستنده ویدئویی بدون سرنشین به طور گسترده ای در زمینه های اضطراری هوایی و کمک های اضطراری، فرماندهی آتش نشانی و بازرسی برق، حمل و نقل،و نظرات خوب زیادی از طرف مشتریان دریافت می کند.
FPS-8408 به خصوص در سناریوهای زیر عملکرد خوبی دارد.
در حومه شهر که ارتباطات خوب نیست، برای حمل زغال سنگ و مواد معدنی استفاده می شود.
این یک انتخاب ایده آل برای هواپیماهای بدون سرنشین برای نجات اضطراری از آتش است.
هنگامی که یک فاجعه طبیعی رخ می دهد، می توان آن را برای اطمینان از ارتباطات اضطراری استفاده کرد.
مشخصات
| فرکانس | 800Mhz | 806 تا 826 مگاهرتز |
| 1.4Ghz | ۱۴۲۸ تا ۱۴۴۸ مگاهرتز | |
| پهنای باند | 8MHz | |
| قدرت RF | 0.6 وات ((Bi-Amp، 0.4 وات حداکثر قدرت هر تقویت کننده قدرت) | |
| محدوده انتقال | 800 مگاهرتز: 14 کیلومتر | |
| 1400Mhz: 16km | ||
| نرخ انتقال | 6Mbps (برنامه ویدیویی، سیگنال اترنت و به اشتراک گذاری داده های سریالی) | |
| بهترین جریان ویدئویی: 2.5Mbps | ||
| نرخ بود | 115200bps ((قابل تنظیم) | |
| حساسیت Rx | -104/-99دبلم | |
| الگوریتم تحمل خطا | تصحیح خطای FEC به جلو در باند پایه بی سیم | |
| تاخیر از انتهای به انتهای | 50-80ms برای کدگذاری و رمزگشایی ویدیو 1080P60/720P60 | |
| زمان بازسازی لینک | <1s | |
| تعدیل | QNSK بالا/QNSK پایین | |
| رمزگذاری | AES128 | |
| زمان شروع | 15s | |
| قدرت | DC-12V (718V) | |
| رابط | رابط هاي Tx و Rx مشابه هستند | |
| ورودی/خرید ویدیو: اترنات×3 | ||
| رابط ورودی برق × 1 | ||
| رابط آنتن: SMA×2 | ||
| سریال×1: ( ولتاژ: +-13V ((RS232) ، 0 ~ 3.3V ((TTL) | ||
| شاخص ها | قدرت | |
| شاخص وضعیت اترنت | ||
| شاخص تنظیمات اتصال بی سیم x 3 | ||
| مصرف برق | Tx: 4W ((حد اکثر) | |
| Rx: 3W | ||
| درجه حرارت | کار: -40 ~ + 85 °C | |
| نگهداری: -55 ~ +100°C | ||
| ابعاد | Tx/Rx: 57 x 55.5 x 15.7 میلی متر | |
| وزن | Tx/Rx: 130g | |
| طراحی | تکنولوژی CNC | |
| پوسته ای از آلیاژ دوگانه آلومینیوم | ||
| دستگاه های آنودیزاسیون رسانا | ||
|
|
