| نام تجاری: | IWAVE |
| شماره مدل: | FDM-66MN |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

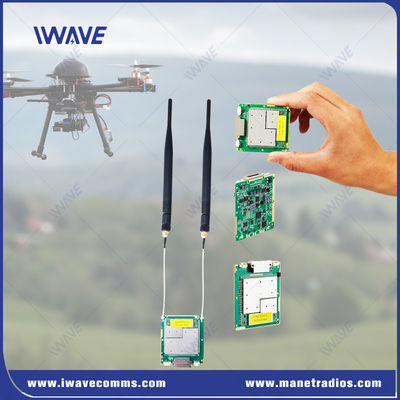

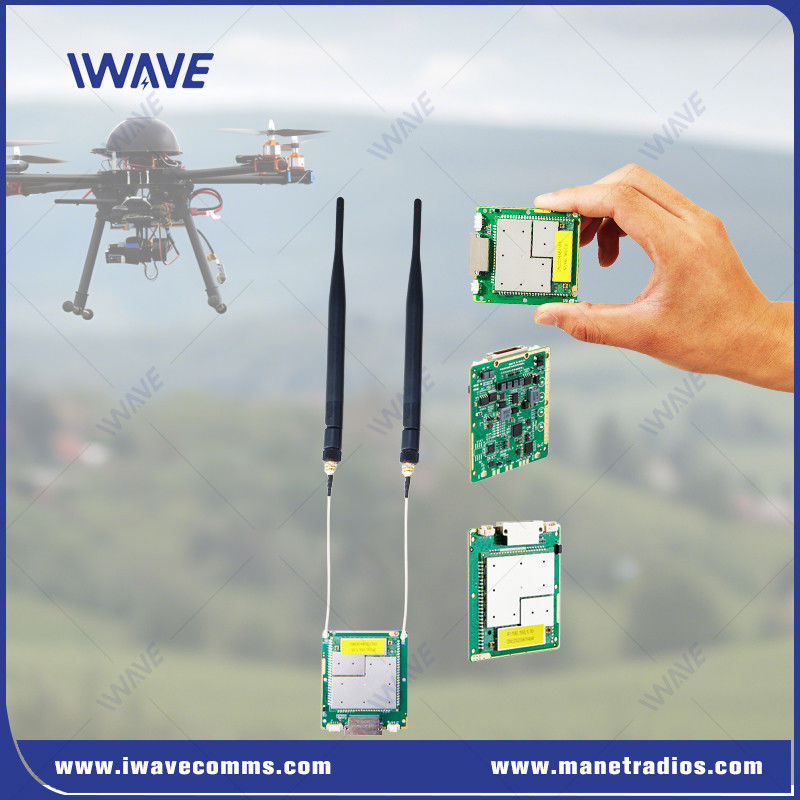

3 کيلومتر از زمين به زمين رباتیک اطلاعات و ارتباط ويديويي بي سيم امن
مقدمه
FDM-66MN nlos 1-3km سیستم بدون سرنشین برای داده های دوربین سنجی رباتیک و پخش ویدیو HD یک گره واحد کنترل زمین می تواند 32 واحد رباتیک برده را به طور همزمان کنترل کند.این اطلاعات پورت سریال را از طریق IP دریافت می کند که به یک ایستگاه کنترل اجازه می دهد تا چندین ربات تلفن همراه را کنترل کنداین به ویژه برای استفاده در هواپیماهای بدون سرنشین، UGV، وسایل نقلیه بدون فرمان و سایر برنامه های رباتیک کوتاه تا متوسط مناسب است.
اندازه 60 * 55 * 5.7mm آن را کوچکترین ماژول رادیویی پهن باند OEM و نامزد ایده آل برای ادغام سیستم در سیستم های بدون سرنشین کوچک برای انجام در محیط های چالش برانگیز می کند،مانند بازرسی داخلی ساختمان ها یا تونل ها.
ویژگی های کلیدی
طیف پخش
طیف پخش پرش فرکانس (FHSS) ، نوسازی سازگاری و قدرت انتقال RF سازگاری بهترین ترکیب برای ایمنی از سر و صدا و تداخل است.
مدیریت نرم افزار و رابط کاربری وب
FDM-66MN را می توان با استفاده از یک رابط نرم افزاری مبتنی بر نصب کامل پیکربندی کرد. و WebUI یک روش پیکربندی مبتنی بر مرورگر برای استفاده برای پیکربندی از راه دور یا محلی پارامترها است.تنظیمات شبکه، امنیت، توپولوژی نظارت، SNR، RSSI، فاصله، و غیره
کوچکترین ماژول رادیویی OME
FDM-66MN یک گیرنده ویدیویی دیجیتال بسیار کوچک با ابعاد 60 * 55 * 5.7 میلی متر و وزن 26 گرم است.اندازه کوچک آن را برای کاربردهای حساس به وزن و فضا مانند هواپیماهای بدون سرنشین کوچک یا سیستم عامل UGV ایده آل می کند.
قدرت انتقال قابل تنظیم
قدرت خروجی قابل انتخاب با نرم افزار از -40dBm تا 25dBm
یک مجموعه غنی از گزینه های رابط
ولتاژ ورودی برق گسترده
ورودی قدرت گسترده DC5-32V برای جلوگیری از سوختگی در هنگام ورودی ولتاژ اشتباه

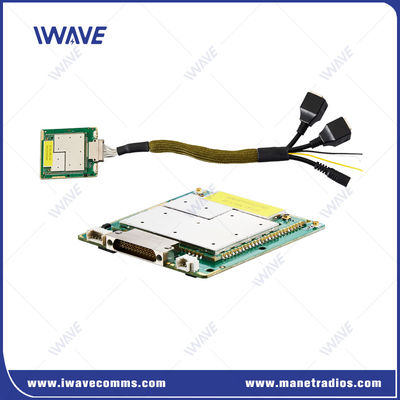

تعریف رابط
| J30JZ تعریف: | ||||||
| پین | نام | پین | نام | نام | پین |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | شماره VIN DC | 22 | کفش | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | شماره VIN DC | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
درخواست
FDM-66MN یک ماژول اتصال رادیویی فشرده، سبک و تعریف شده توسط نرم افزار است که برای ارتباطات قابل اعتماد در برنامه های بدون سرنشین، از جمله مأموریت های BVLoS، UGV، رباتیک، UAS و USV طراحی شده است.ارائه سرعت بالاFDM-66MN امکان انتقال همزمان دوگانه با کیفیت بالا از چندین فورد ویدیویی HD کامل، سیگنال های کنترل و داده های دومیتری را فراهم می کند.با اضافه کردن یک تقویت کننده قدرت خارجیحتی در محیط های چالش برانگیز و بدون خط دید، مانند مناطق شلوغ شهری، ارتباطات قابل اعتماد را در مسافت های تا 20 کیلومتر تضمین می کند..
مشخصات
| عمومی | ||
| تکنولوژی | پایه بی سیم بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| توزیع متوسط تطبیقی سرعت داده سیستم | ||
| پشتیبانی از کاربران برای تنظیم محدودیت سرعت | ||
| محدوده | 10 تا 15 کيلومتر ((از هوا به زمين) 500 متر-3 کیلومتر ((NLOS زمین به زمین) |
|
| ظرفیت | 16 گره | |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| قدرت | 25dBm±2 (2w یا 10w در صورت درخواست) تمام گره ها به طور خودکار قدرت انتقال را تنظیم می کنند |
|
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد مزاحمت | به طور خودکار پرش فرکانس بین باند | |
| مصرف برق | متوسط: 4-4.5 وات حداکثر: 8 وات |
|
| قدرت ورودی | DC5V-32V | |
| حساسیت گیرنده | حساسیت ((BLER≤3٪) | ||||
| 2.4GHz | 20MHZ | -99دبلم | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103دبلم | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104دبلم | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106دبلم | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104دبلم | 2MHz | -84دبيل ميتر (٢ مگابايت) | ||
| 3MHZ | -106دبلم | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100 ديسيبل | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 5MHz | -84دبيل ميتر (۱۰ مگابايت در ثانیه) | ||
| 5MHZ | -104دبلم | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106دبلم | 3MHz | -87دبلم ((5Mbps) | ||
| 3MHz | -98دبيل ميتر (٢ مگابايت) | ||||
| 2MHz | -84دبيل ميتر (٢ مگابايت) | ||||
| باند فرکانس | |||||||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||||||
| بدون سیم | |||||||
| حالت ارتباط | پخش تک پخش چند پخش | ||||||
| حالت انتقال | کل دوپلیکس | ||||||
| حالت شبکه | مسیریابی پویا | به طور خودکار به روز رسانی مسیرها بر اساس شرایط اتصال در زمان واقعی | |||||
| کنترل شبکه | نظارت دولتی | وضعیت اتصال /rsrp/snr/distance/ ظرفیت اتصال بالا و پایین | |||||
| مدیریت سیستم | WATCHDOG: تمام استثنائات سطح سیستم را می توان شناسایی کرد، تنظیم مجدد خودکار | ||||||
| ارسال مجدد | L1 | تعیین اینکه آیا باید بر اساس داده های مختلف حمل شود. (AM/UM) | |||||
| L2 | ارسال مجدد HARQ | ||||||

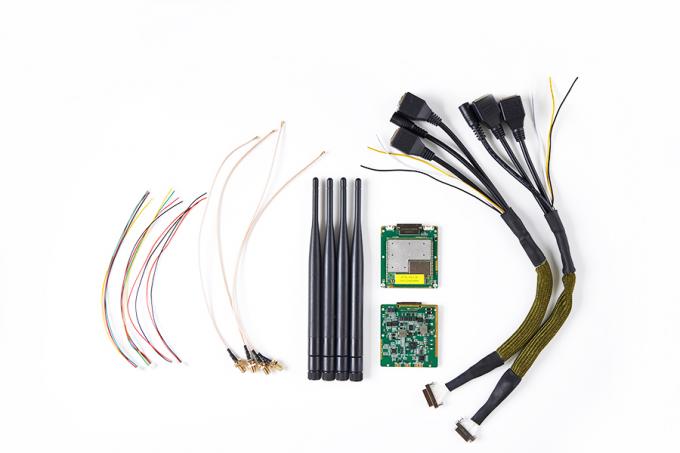

| رابط ها | ||
| RF | 2 × IPX | |
| اترنت | 3x اترنت | |
| پورت سریال | 2x RS232 | |
| قدرت ورودی | 2* قدرت ورودی (متناوب) | |
| کنترل انتقال داده | |||||
| رابط فرمان | پیکربندی فرمان AT | پشتیبانی از پورت VCOM/UART و سایر پورت ها برای پیکربندی فرمان AT | |||
| مدیریت پیکربندی | پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار | ||||
| حالت کار | حالت سرور TCP حالت مشتری TCP حالت UDP پخش چندگانه UDP MQTT مودبوس |
● هنگامی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است. ● هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند. ● سرور TCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP / مشتری، MQTT |
|||
| نرخ بود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| حالت انتقال | حالت عبور | ||||
| پروتکل | ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 26 گرم | |
| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر | |
| ثبات | MTBF≥10000hr | |
|
|
