| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6600 |

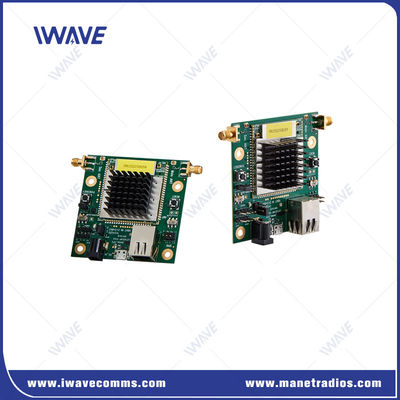

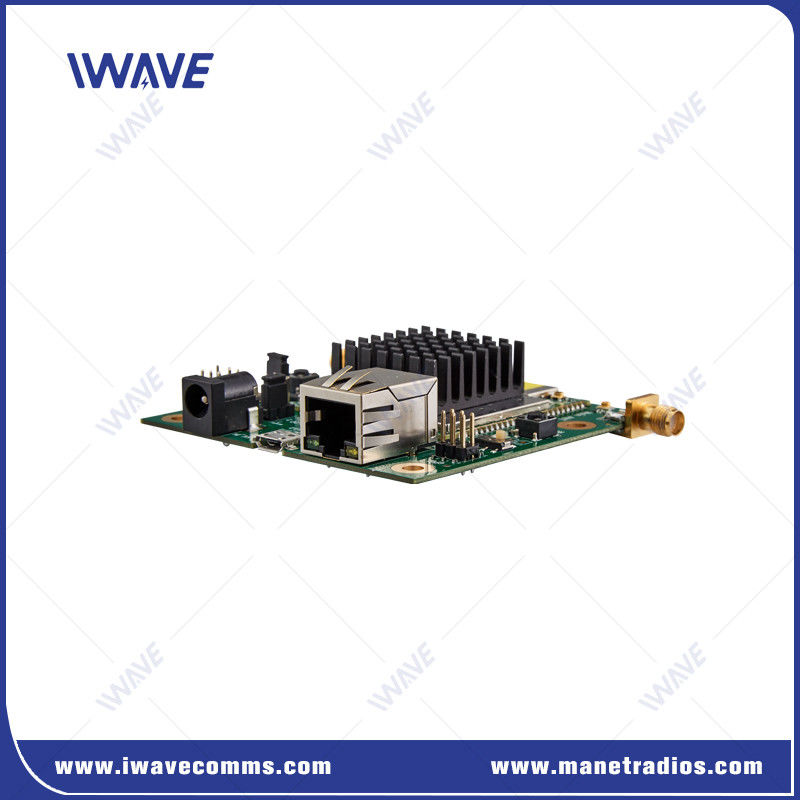

ماژول PCB انتقال داده های ویدئویی باند گسترده NLOS بی سیم
مقدمه
ماژول PCB انتقال داده های ویدئویی پهن باند بی سیم NLOS FDM-6600 یک دستگاه ارتباطی پیشرفته است که برای پاسخگویی به خواسته های بالا محیط های صنعتی مدرن طراحی شده است.این طراحی شده است برای ارائه یک اتصال بی نقص و قوی برای انواع برنامه های کاربردی که نیاز به انتقال داده های زمان واقعی و ویدئواین دستگاه با پشتیبانی از پروتکل های بی سیم شبکه ای متعدد، مبادله داده های قابل اعتماد و کارآمد را تضمین می کند و آن را به یک جزء جدایی ناپذیر برای هر سازمانی صنعتی تبدیل می کند.
این محصول دارای مجموعه ای از پروتکل های پشتیبانی شده است، از جمله TCP / IP برای ارتباطات شبکه استاندارد، UDP برای تحویل سریعتر داده های بدون اتصال، DHCP برای تخصیص آدرس IP پویا،DNS برای حل نام دامنه، و HTTP/HTTPS برای دسترسی امن به وب.تنوع در پشتیبانی پروتکل تضمین می کند که دستگاه می تواند به راحتی با زیرساخت های شبکه موجود ادغام شود و نیازهای عملیاتی متنوع را برآورده کند.
ویژگی های کلیدی
رمزگذاری: AES 128 بیتی برای انتقال داده های امن از راه دور
پروتکل های پشتیبانی شده: TCP/IP، UDP، DHCP، DNS، HTTP، HTTPS برای تسهیل پروتکل های بی سیم شبکه
گواهینامه ها:MIC، CE تضمین انطباق و ایمنی
منبع برق:5VDC برای حفظ عملکرد قابل اعتماد
نوع آنتن: خارجیکانکتور SMA
استفاده از ماژول PCB انتقال داده های ویدئویی باند گسترده NLOS بی سیم
نظارت و امنیت:این به طور گسترده ای در سیستم های امنیتی برای نظارت بر مناطق بزرگ مانند مراکز شهر، پارک های صنعتی، فرودگاه ها و مرزهای استفاده می شود.دوربین های متعدد می توانند ویدئوهای زنده را به یک اتاق کنترل مرکزی منتقل کنند، افزایش آگاهی از وضعیت و توانایی واکنش.
پخش و پوشش رویداد:در صنعت پخش، سیستم های بی سیم نقطه به چند نقطه امکان انتقال ویدئوی زنده از مکان های مختلف در یک رویداد (مانند استادیوم های ورزشی، کنسرت ها،یا کنفرانس) به یک استودیوی تولید یا وان پخش، که پوشش و تولید در زمان واقعی را تسهیل می کند.
واکنش اضطراری:در طول بلایای طبیعی، حوادث، یا دیگر شرایط اضطراری، اولین پاسخ دهندگان می توانند از انتقال ویدئویی بی سیم برای به اشتراک گذاشتن فید های ویدئویی در زمان واقعی از هواپیماهای بدون سرنشین، دوربین های بدن،یا دوربین های نصب شده بر روی وسایل نقلیه با مراکز فرماندهی، کمک به تصمیم گیری سریعتر و هماهنگی.
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | توپولوژی ستاره، نقطه به 17-پینت | |
| قدرت | 25dBm (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC5V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتر از پورت شبکه. هنگامی که انتقال سیگنال است, داده های کنترل در اولویت منتقل خواهد شد | |
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفقیت شبکه، هر گره FDM-6600 می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. | ||
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
|
|
