| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6823ft |
| مقدار تولیدی: | 2 واحد |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 15-20 روز کاری |
| شرایط پرداخت: | T/T |

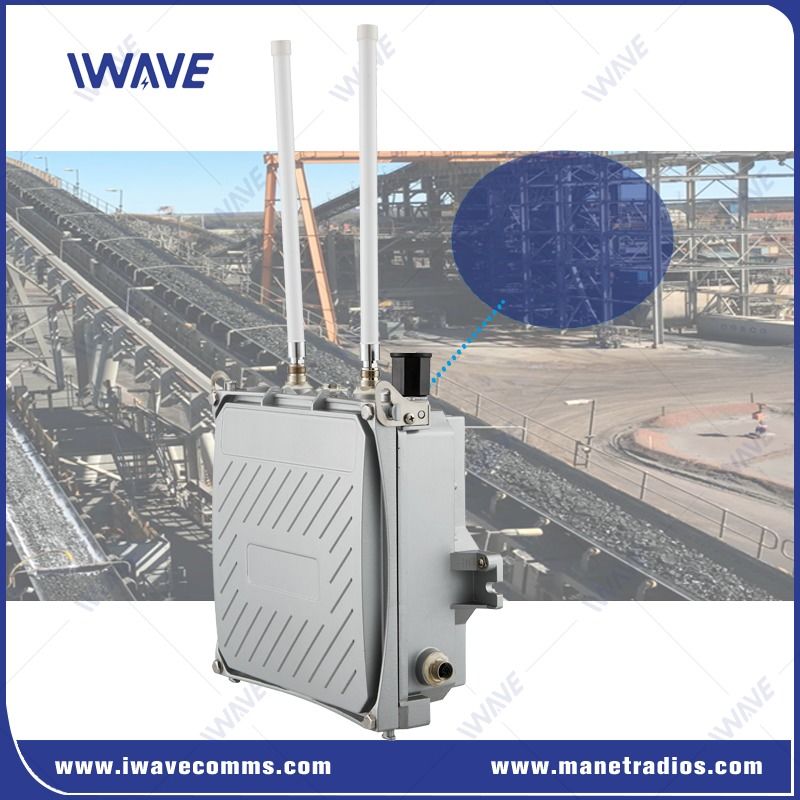

مدل: FDM-6823FT
لینک بی‌سیم IP بیرونی 2X2 MIMO برای انتقال ویدیو NLOS
FDM-6823FT یک دستگاه ارتباطی با نرخ داده بالا با انتقال پهنای باند بی‌سیم است.فناوری. این حالت کاری شبکه ستاره‌ای را برای ارائه انتقال شفاف IP اتخاذ می‌کند.کانال‌ها برای برنامه‌های لایه بالایی مانند ویدئو، صدا و داده.
به طور خودکار مسیرها را با تمام گره‌ها از طریق لایه پیوند، بدون دستی، مذاکره می‌کند.پیکربندی، پلاگین و پخش. این می‌تواند به سرعت یک شبکه ارتباطی را در هر زمان وهر کجا با ویژگی‌های استقرار سریع، سازگاری بالا، توان کممصرف و پهنای باند بالا.
FDM-6823FT رابط اترنت سیمی، شبکه بی‌سیم WLAN و سایر دسترسی‌ها را فراهم می‌کند.روش‌ها برای تسهیل دسترسی سایر ترمینال‌های تلفن همراه به شبکه.
ویژگی‌ها
طیف گسترده جهش فرکانس (FHSS)
با توجه به عملکرد جهش فرکانس، تیم IWAVE الگوریتم و مکانیسم خاص خود را دارد.
محصول IWAVE IP MESH به صورت داخلی پیوند فعلی را بر اساس عواملی مانند قدرت سیگنال دریافتی RSRP، نسبت سیگنال به نویز SNR و نرخ خطای بیت SER محاسبه و ارزیابی می‌کند. اگر شرط قضاوت آن برآورده شود، جهش فرکانس را انجام می‌دهد و یک نقطه فرکانس بهینه را از لیست انتخاب می‌کند.
اینکه آیا جهش فرکانس انجام شود یا خیر به وضعیت بی‌سیم بستگی دارد. اگر وضعیت بی‌سیم خوب باشد، جهش فرکانس تا زمانی که شرط قضاوت برآورده نشود، انجام نخواهد شد.
نرم افزار مدیریت شبکه MESH
نرم افزار مدیریت شبکه MESH توسعه یافته توسط IWAVE به شما توپولوژی، RSRP، SNR، فاصله، آدرس IP و سایر اطلاعات تمام گره‌ها را در زمان واقعی نشان می‌دهد. این نرم افزار مبتنی بر WebUi است و شما می‌توانید در هر زمان و هر کجا با مرورگر IE وارد آن شوید. از نرم افزار، می‌توانید تنظیمات را طبق نیاز خود پیکربندی کنید، مانند فرکانس کاری، پهنای باند، آدرس IP، توپولوژی پویا، فاصله در زمان واقعی بین گره‌ها، تنظیم الگوریتم، نسبت زیر فریم بالا به پایین، دستورات AT و غیره.
کاربرد
FDM-6823FT برای استقرار در فضای باز به عنوان یک سیستم سایت سیار و ثابت که در محیط‌های زمینی، هوابرد و دریایی استفاده می‌شود، مناسب است. مانند نظارت مرزی، عملیات معدن، عملیات نفت و گاز از راه دور، زیرساخت ارتباطی پشتیبان شهری، شبکه‌های خصوصی مایکروویو و غیره.
مشخصات
|
عمومی |
|||
| فناوری | بی‌سیم مبتنی بر استانداردهای فناوری TD-LTE | نصب | نصب روی دکل |
| رمزگذاری | ZUC/SNOW3G/AES (128/256) OptionalLayer-2 | ||
|
مکانیکی |
|||
| زمان شبکه | ≤5s | دما |
-20℃~+55℃ |
| نرخ داده | 30 مگابیت بر ثانیه (Uplink و Downlink) | ضد آب | IP66 |
| ابعاد | 216*216*70mm | ||
| حساسیت | 10 مگاهرتز/-103dBm | وزن | 3 کیلوگرم |
| محدوده | LSO 10km-30km (زمین به زمین) (بستگی به محیط واقعی دارد) | مواد | آلیاژ آلومینیوم |
| گره | 64 گره | نصب | نصب روی دکل |
| MIMO | 2*2 MIMO |
توان |
|
| توان | 2 وات | ولتاژ |
DC24~27V یا AC |
| مدولاسیون | QPSK، 16QAM، 64QAM | مصرف برق | 30 وات |
| ضد تداخل | جهش فرکانس به طور خودکار |
رابط‌ها |
|
| تاخیر | انتها به انتها: 60ms-80ms | RF | 2 x N-Type |
|
فرکانس |
اترنت | 1xRJ45 | |
| 1.4 گیگاهرتز | 1.4G(1420-1530Mhz) | ||
| 600 مگاهرتز |
600 مگاهرتز(566-678Mhz) |
||
|
حساسیت |
||
| 1.4GHZ | 20MHZ | -102dBm |
| 10MHZ | -100dBm | |
| 5MHZ | -96dBm | |
| 800MHZ | 20MHZ | -102dBm |
| 10MHZ | -100dBm | |
| 5MHZ | -96dBm | |
| رابط‌ها | |||
| RF | 2 x پورت آنتن N-Type | ||
| ورودی برق | 1 x پورت اترنت (POE 24V) | ||
| دیگر | 4*سوراخ نصب | ||
