| نام تجاری: | IWAVE |
| شماره مدل: | FIM-2430 |
| مقدار تولیدی: | 1SET |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T/T، وسترن یونیون، مانی گرام |

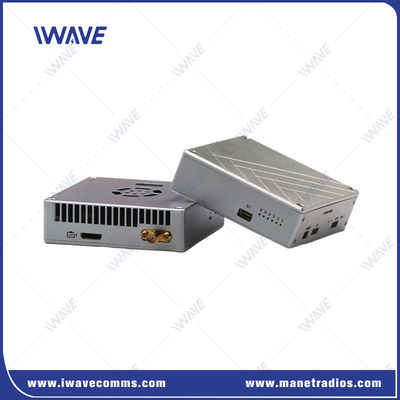

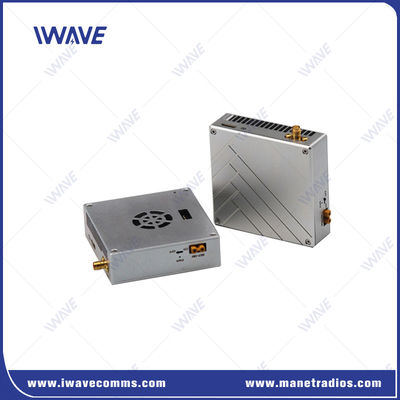

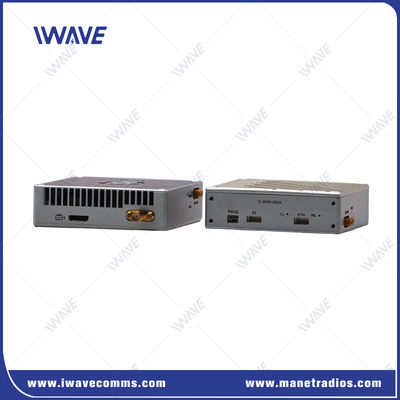

راه حل انتقال داده های ویدئویی و TTL برای ارتباط بی سیم ویدئویی در زمان واقعی بدون سرنشین/UAV و VTOL
خانواده محصولات IWAVE سطح بی نظیر کیفیت تصویر و ثبات پیوند را به ارمغان می آورد.تکنولوژی IWAVE می تواند در یک پلت فرم کامل به عنوان یک راه حل ویدئویی و کنترل در صورت نیاز به کیفیت و عملکرد ادغام شودبرنامه های کاربردی شامل سیستم های نظارت ویدئویی بی سیم یا هر سیستم نظارت بی سیم است که نیاز به اتصال تاخیر کوتاه برای ماموریت های کنترل و بازرسی بصری دارد.با کیفیت ویدیوی Full-HD و انتقال تاخیر 70ms، IWAVE راه حل ایده آل برای پخش، بازرسی، عکاسی هوایی، کنترل ماشین آلات بدون سرنشین، کنترل جمعیت و بسیاری از برنامه هایی است که نیاز به کنترل دوربین در زمان واقعی دارند.
خانواده محصولات IWAVE یک راه حل قوی و با کارایی بالا را برای انتقال ویدیو و داده در زمان واقعی در برنامه های UAV و VTOL ارائه می دهد.در اینجا یک نمای کلی ساختار یافته از قابلیت ها و برنامه های کاربردی آن:
ویژگی های کلیدی و مزایا
1. ویدیو با کیفیت بالا و تاخیر کم
فیلم Full-HD: از وضوح 1080p60 پشتیبانی می کند، ایده آل برای پخش، عکاسی هوایی و بازرسی دقیق است.
تاخیر 70ms: برای کنترل و بازخورد در زمان واقعی حیاتی است، که امکان کنترل دقیق و پاسخ سریع در محیط های پویا را فراهم می کند.
2ارتباط قوی و سازگاری
پشتیبانی چند پروتکل: رابط با SBUS / TTL / 232 ، ورودی / خروجی HDMI و اختیاری 100Mbps اترنت ، تضمین ادغام یکپارچه با کنترل کننده های مختلف پرواز ، دوربین ها و سنسورها.
انتقال داده دوگانه: انتقال همزمان سیگنال های ویدیویی و کنترل باعث افزایش کارایی عملیاتی برای وظایف مانند کنترل ماشین آلات بدون سرنشین می شود.
3طراحی انعطاف پذیر
محدوده دمای شدید: از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند، مناسب محیط های خشن (به عنوان مثال، بررسی های قطب شمال یا عملیات بیابان).
منابع ویدئویی سازگار: به طور خودکار به منابع ورودی تنظیم می شود، پیچیدگی تنظیم را کاهش می دهد.
4ادغام نرم افزار
TPlayer Decoder: امکان نمایش ویدیو با تاخیر پایین در رایانه های شخصی را فراهم می کند که برای نظارت و تصمیم گیری ایستگاه زمینی بسیار مهم است.
درخواست ها
- بازرسی های صنعتی: نظارت بر خطوط برق، خط لوله یا زیرساخت ها که نیاز به ویدئوی با وضوح بالا و در زمان واقعی دارند.
- پخش و عکاسی هوایی: پوشش رویدادهای زنده یا فیلمبرداری سینمایی که کیفیت ویدئویی بی نقص را تقاضا می کند.
- دفاع و نظارت: کنترل جمعیت، گشت مرزی و مأموریت های شناسایی که از تغذیه های قابل اعتماد و کم تاخیر بهره مند می شوند.
- UAV/VTOLهای سنگین: از ماموریت های طولانی مدت (به عنوان مثال تحویل محموله، بررسی کشاورزی) با پیوندهای داده قوی پشتیبانی می کند.
مشخصات
| فرکانس | 2.4GHz ((2.402-2.482GHz) |
| تشخیص خطا | اصلاح خطای فوق العاده LDPC FEC/Video H.264/265 |
| قدرت انتقال RF | 2 وات |
| مصرف برق | TX: 17 وات/RX: 6 وات |
| فاصله | 30 کيلومتر |
| پهنای باند | 4/8MHz |
| رابط ورودی و خروجی ویدیو | بر روی هادیمی مینی TX/RX یا FFC تبدیل به HDMI-A TX/RX |
| نرخ بیت و حالت تنظیم کانال | DIP یا SPI2MCU |
| آنتن | 1T1R/ Tx: 5db ((Omni Antenna) /Rx: 14dbi 90° آنتن جهت دار |
| فضای رنگی ویدئو | حالت پیش فرض 4:2:0 |
| فرمت فشرده شده ویدیو | AVC افزونه H.265 ویژگی جریان TS |
| نرخ بیت | تنظیم نرم افزار |
| رمزگذاری | AES128 |
| حالت انتقال | از نقطه به نقطه |
| زمان شروع | 25 دلار |
| تاخیر | 50ms |
| نرخ انتقال | ۳ تا ۵ مگابایت در ثانیه |
| احساساتی باشید |
-100dbm@4Mhz -95dbm@8Mhz |
| عملکرد دو طرفه | پشتیبانی از داده های ویدیویی و دوگانه به طور همزمان |
| داده ها | پشتیبانی از TTL/MAVLINK/Telemetry |
|
رابط (همين رابط روي TX و RX) |
1. 1080P 60 HDMI مینی RX x1 |
| 2. 100Mbps اترنت به USB / RJ45 در ویندوز x1 | |
| 3. S1 TTL پورت سریال دو طرفه x1 | |
| 4. S2 TTL پورت سریال دو طرفه x1 | |
| 5. قدرت ورودی (DC7-18V) x1 | |
| نور شاخص | چراغ شاخص ورودی/خرید HDMI |
| نور نشان دهنده فرستنده و گیرنده | |
| نور نشان دهنده صفحه ویدیو | |
| چراغ قدرت | |
| HDMI | HDMI mini/Flexible Flat Cable ((FFC)) |
| طراحی ظاهر | تکنولوژی CNC/ پوسته آلیاژ دوگانه آلومینیوم با طراحی ضد آب |
| منبع برق | DC 7-18V (DC 12V توصیه می شود) |
| محدوده دما |
دمای کار: -40°C ~ +85°C دمای نگهداری: -55°C ~ +100°C |
| ابعاد | Tx: 74x71x23mm/ Rx: 74x71x23mm |
| وزن | Tx: 148g، Rx: 148g |
