| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6802PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

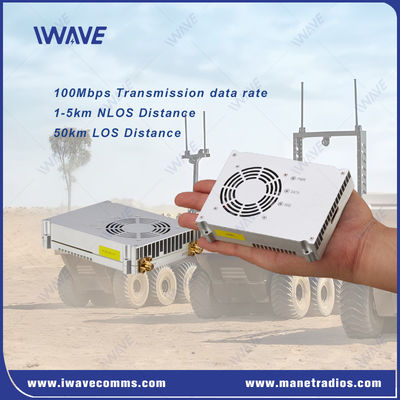

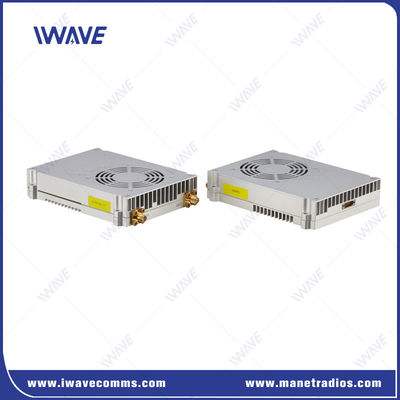

فرستنده بی سیم نقطه به نقطه برای ارتباطات ویدیویی و داده های اچ دی
توضیحات
FDM-6802P TM یک محصول انتقال بی سیم طراحی شده توسط IWAVE بر اساس تراشه های SOC بالغ، قدرت 2 وات، 2X2 MIMO است.داده ها و داده های کنترل سریال بر اساس IP. FDM-6802P TM بر اساس فناوری های CA (Carrier Aggregation) ، MIMO طراحی شده است. این به هیچ ایستگاه پایه ای از حامل وابسته نیست.این پیوند داده های دیجیتال یک پیوند قوی و امن در 600 MHz و 1 فراهم می کند.نوار فرکانس.4G از انتقال داده های اترنت و دبلکس کامل پشتیبانی می کند.آن را به تصویب می رسد فن آوری پرش فرکانس خودکار ((FHSS) و نوسازی سازگار برای ضد تداخل. یک شبکه نقطه به نقطه و نقطه به چند نقطه با 64 گره ایجاد می کند.
ویژگی های کلیدی
|
|
مزیت تکنولوژی
FDM-6802PTM از تکنولوژی جمع آوری حامل CA استفاده می کند که می تواند دو حامل پهنای باند 20MHz را با هم جمع کند تا پهنای باند حامل بی سیم 40MHz را به دست آورد.بهبود موثر نرخ انتقال لینک بالا و پایین، و افزایش ثبات و سازگاری با محیط زیست کل سیستم انتقال بی سیم.
1. از پهنای باند کل بزرگتر پشتیبانی می کند ، از جمع آوری حامل 20MHz + 20MHz پشتیبانی می کند و حداکثر سرعت انتقال داده بیش از 100Mbps است.
2. از جمع آوری ناقل مداوم و جمع آوری ناقل غیر مداوم پشتیبانی می کند ، که انعطاف پذیرتر است.
3. از جمع آوری حامل پهنای باند مختلف پشتیبانی می کند و می تواند پهنای باند جمع آوری حامل را تنظیم کند
با توجه به تداخلات محیطی و منابع طیف موجود، سازگاری با سناریوهای مختلف را آسان تر می کند.
4. ارسال مجدد در حامل های مختلف برای جلوگیری از وقفه داده ها پس از یک حامل واحد مداخله می شود.
5. از پرش فرکانس حامل های مختلف برای یافتن موثرتر حامل های بدون تداخل پشتیبانی می کند.
چرا FDM-6802PTM را انتخاب کنید؟
پهنای باند بالا:به طور موثر با کمال تاخیر ارتباط ویدیویی و داده را مدیریت می کند.
ضد تداخل:FHSS پیشرفته و مدولاسیون انطباقی عملکرد بدون وقفه را در محیط های RF چالش برانگیز تضمین می کند.
پلگ و پلی:استفاده از آن را با پیکربندی خودکار و شبکه های پویا ساده می کند.
با دوام و انعطاف پذیر:رابط پلاگین هواپیمایی J30 و گزینه های ارتباطی متعدد آن را برای کاربردهای مختلف مقاوم مناسب می کند.
درFDM-6802PTMیک راه حل ایده آل برای صنایع است که نیاز به یک سیستم انتقال بی سیم قابل اعتماد، سازگار و با عملکرد بالا برای وظایف ارتباطی ویدئویی و داده های حیاتی دارند.
|
رابط فرمان |
پیکربندی فرمان AT |
API/HTTP/UART برای پیکربندی فرمان AT |
|
مدیریت پیکربندی |
پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار مدیریت |
|
|
حالت کار |
حالت سرور TCP |
وقتی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است.
l هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند.
سرور lTCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP/مشتری، MQTT
|
|
نرخ بود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
پروتکل |
ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645, Pass-through mode |
|
|
مدیریت سیستم |
از تابع WATCHDOG پشتیبانی می کند، تمام استثنائات سطح سیستم را می توان شناسایی و به طور خودکار تنظیم مجدد کرد |
|
مشخصات
|
عمومی |
بدون سیم |
|||
|
تکنولوژی |
شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE |
ارتباطات |
1T1R |
|
|
پخش ویدیو |
انتقال ویدئوی HD 1080p، H.264/H.265 سازگار |
انتقال داده های IP |
پشتیبانی از انتقال داده بر اساس بسته های IP |
|
|
رمزگذاری |
ZUC/SNOW3G/AES ((128) لایه 2 اختیاری |
پیوند داده ها |
ارتباطات دوگانه کامل |
|
|
نرخ داده |
حداکثر 100 مگابایت در ثانیه ((Uplink و Downlink) |
نسبت بالا و پایین |
2D3U/3D2U/4D1U/1D4U |
|
|
محدوده |
UGV: 5-10KM زمین به زمین ((LOS)) |
زنجیره بازسازی خودکار |
ایجاد مجدد لینک خودکار پس از شکست لینک/بازگشت مجدد شبکه پس از شکست لینک |
|
|
ظرفیت |
64 گره |
حساسیت |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102دبلم |
|
قدرت انتقال |
۲ وات |
10MHZ |
-100 ديسيبل |
|
|
تاخیر |
تاخیر رابط هوا<30ms |
5MHZ |
-96دبلم |
|
|
تعدیل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102دبلم |
|
ضد مزاحمت |
پرش فرکانس و نوسان سازگاری |
10MHZ |
-100 ديسيبل |
|
|
پهنای باند |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96دبلم |
|
|
مصرف برق |
30 وات |
گزینه فرکانس |
||
|
قدرت ورودی |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
ابعاد |
86*120*24.2 میلی متر |
600Mhz |
634Mhz-674Mhz |
|
|
مکانیک |
||
|
دمای کار |
-20°C~+55°C |
|
|
ابعاد |
130*100*25mm ((آنتن شامل نمی شود)) |
|
|
وزن |
۲۷۳ گرم |
|
|
رابط ها |
||
|
RF |
2 × SMA |
|
|
اترنت |
1x اترنت |
|
|
COMUART |
پورت سریال 3x |
1. DEBUG پورت سریال |
|
قدرت |
ورودی 1xDC |
DC24V-27V |
|
|
