| نام تجاری: | IWAVE |
| شماره مدل: | FD-7802MT |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T |

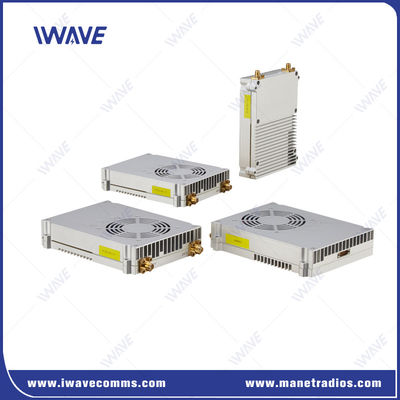

رادیو IP MESH برای سیستم بدون سرنشین 5km NLOS ویدیو و داده های کنترل
توضیحات
FD-7802MT از حالت شبکه MESH برای ارائه کانال های انتقال شفاف IP برای برنامه های لایه بالایی مانند ویدیو و داده استفاده می کند.
FD-7802MT از سرعت انتقال داده 100Mbps پشتیبانی می کنه، اون به طور خاص برای چند دوربین روی یک هواپیما بدون سرنشین طراحی شدهپهنای باند بالا ((100Mbps) آن می تواند از جریان های ویدیویی متعدد پشتیبانی کند که به ایستگاه کنترل زمین در همان زمان منتقل می شودهمچنین می تواند از فاصله انتقال NLOS 1-5 کیلومتری در محیط سخت و موانع پشتیبانی کند.
FD-7802MT یک راه حل ایده آل برای نیازهای ارتباطی مهم ماموریت است، که اتصال قوی، امن و مقیاس پذیر در محیط های پیچیده غیر خط دید را فراهم می کند. سازگاری آن،سهولت استفاده، و قابلیت های عملکرد بالا آن را به یک انتخاب عالی برای طیف گسترده ای از برنامه های کاربردی تبدیل می کند.
ویژگی ها
توسعه انعطاف پذیر: امکان ایجاد شبکه سریع با سازگاری بالا، مصرف انرژی پایین و پهنای باند بالا را فراهم می کند، که گسترش سریع در محیط های مختلف چالش برانگیز را تضمین می کند.
اتصال چند هپ: از رله چند هپ پشتیبانی می کند، که آن را برای دامنه های ارتباطی گسترده در مناطق بزرگ یا مسدود شده ایده آل می کند.
علاوه بر پشتیبانی از حالت MIMO ، FD-7802MT همچنین از فناوری CA (جمع آوری حامل) LTE-A استفاده می کند. FD-7802MT از حامل های دوگانه پشتیبانی می کند و می تواند حداکثر پهنای باند عملیاتی 40MHz: 2X20MHz را پشتیبانی کند.
Wدر مقایسه با حالت MIMO، حالت CA هیچ محدودیتی در محل نصب و فاصله فاصله آنتن دستگاه ندارد.ایجاد انعطاف پذیری بیشتر و آسان تر برای دستیابی به انتقال داده های پهنای باند بالا.
این پیوند داده های دیجیتال قوی یک پیوند قوی و امن را در باند فرکانس 600MHz و 1.4G فراهم می کند

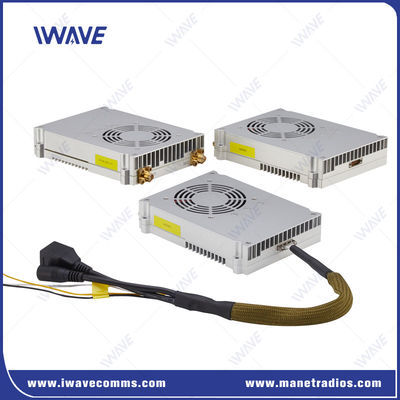

رابط پلاگین هواپیمایی J30: FD-7802MT دارای رابط پلاگین هواپیمایی J30 است که دوام و سهولت اتصال را تضمین می کند.
گزینه های ارتباطی چندگانه: از هر دو ارتباطات Ethernet و پورت سریال پشتیبانی می کند و انعطاف پذیری برای ادغام با دستگاه های مختلف را فراهم می کند.
دسترسی ایثرنتی سیم کشی: اتصال ایثرنتی قابل اعتماد را برای انتقال و کنترل داده های پایدار و با سرعت بالا ارائه می دهد.
درخواست

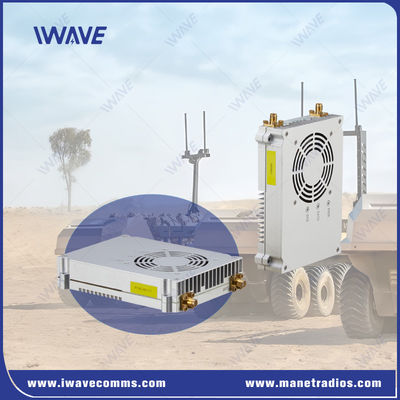

سیستم عامل های بدون سرنشین مستقل
طراحی شده برای حفاری های بدون سرنشین، تراکتورها، جرثقیل ها، روبات ها و وسایل نقلیه، اطمینان از ارتباطات قابل اعتماد ویدئویی و تلمیتری.
عملیات صنعتی و تاکتیکی
پشتیبانی از عملیات در محیط های RF خشن، از جمله مناطق شهری، جنگلی و کوهستانی.
ادغام OEM
ارائه یک سند API و پشتیبانی قوی از R&D برای OEM ها برای تسهیل توسعه ثانویه و ادغام یکپارچه.
مشخصات
|
عمومی |
بدون سیم |
|||
|
تکنولوژی |
شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE |
ارتباطات |
1T1R 1T2R 2T2R |
|
|
پخش ویدیو |
انتقال ویدئوی HD 1080p، H.264/H.265 سازگار |
انتقال داده های IP |
پشتیبانی از انتقال داده بر اساس بسته های IP |
|
|
رمزگذاری |
ZUC/SNOW3G/AES ((128) لایه 2 اختیاری |
پیوند داده ها |
ارتباطات دوگانه کامل |
|
|
نرخ داده |
حداکثر 100 مگابایت در ثانیه ((Uplink و Downlink) |
نسبت بالا و پایین |
2D3U/3D2U/4D1U/1D4U |
|
|
محدوده |
UGV: 5-10KM زمین به زمین ((LOS)) UGV: 1-3KM زمین به زمین ((NLOS)) |
زنجیره بازسازی خودکار |
ایجاد مجدد لینک خودکار پس از شکست لینک/بازگشت مجدد شبکه پس از شکست لینک |
|
|
ظرفیت |
64 گره |
حساسیت |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102دبلم |
|
قدرت انتقال |
۲ وات |
10MHZ |
-100 ديسيبل |
|
|
تاخیر |
تاخیر رابط هوا<30ms |
5MHZ |
-96دبلم |
|
|
تعدیل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102دبلم |
|
ضد مزاحمت |
پرش فرکانس و نوسان سازگاری |
10MHZ |
-100 ديسيبل |
|
|
پهنای باند |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96دبلم |
|
|
مصرف برق |
30 وات |
گزینه فرکانس |
||
|
قدرت ورودی |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
ابعاد |
130*100*25mm ((آنتن شامل نمی شود)) |
600Mhz |
566Mhz-678Mhz |
|
|
مکانیک |
||
|
دمای کار |
-20°C~+55°C |
|
|
ابعاد |
130*100*25mm ((آنتن شامل نمی شود)) |
|
|
وزن |
۲۷۳ گرم |
|
|
رابط ها |
||
|
RF |
2 × SMA |
|
|
اترنت |
1x اترنت |
|
|
COMUART |
پورت سریال 3x |
1. DEBUG پورت سریال 2. پورت سریال پایه (تنها از TCP/UDP پشتیبانی می کند) 3. پورت سریال را گسترش دهید |
|
قدرت |
ورودی 1xDC |
DC24V-27V |
پرسش و پاسخ
سوال: رابط های ارتباطی اصلی پشتیبانی شده توسط FD-7802MT چیست؟
A:FD-7802MT از:
ارتباطات اترنت برای انتقال اطلاعات با سرعت بالا.
ارتباطات پورت سریال (RS232) برای ادغام با دستگاه های مختلف.
رابط J30 برای اتصال قابل اعتماد و امن در محیط های خشن.
سوال: FD-7802MT چگونه با تداخل برخورد می کند؟
الف:FD-7802MTاستخدام می کندارتفاع فرکانس خودکار (FHSS)وتعدیل سازگاریتکنیک هایی برای کاهش تداخل. این اجازه می دهد تا دستگاه به طور پویا به بهترین فرکانس موجود تغییر دهد و ارتباطات پایدار را در محیط های با سر و صدا RF و ازدحام حفظ کند.
|
|
