| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6802PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
100Mbps MIMO ((2x2) IP لینک داده های دیجیتال برای UGV و UAV برای دوربین های متعدد
توضیحات

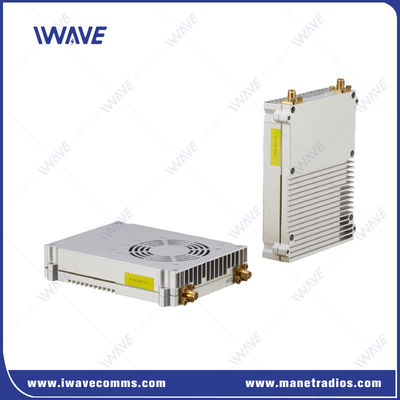

FDM-6802P TM یک محصول انتقال بی سیم طراحی شده توسط IWAVE بر اساس تراشه های SOC بالغ، قدرت 2 وات، 2X2 MIMO است. این اتصال ارتباطی بی سیم از ویدیو HD را فراهم می کند،داده ها و داده های کنترل سریال بر اساس IP.
FDM-6802P TM بر اساس فناوری های CA (Carrier Aggregation) ، MIMO طراحی شده است.این پیوند داده های دیجیتال یک پیوند قوی و امن در 600 MHz و 1 فراهم می کند.باند فرکانس.4GFDM-6802PTM می تواندارائه ویدئو HD در زمان واقعی و اتصال پهن باند اترنت با سرعت انتقال 100Mbps.
این ابزار دارای مزایای زیادی در استفاده از VTOL / هواپیماهای بدون سرنشین بال ثابت / هلیکوپتر با وزن تنها 273g است.
ویژگی های کلیدی
پهنای باند: 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
قدرت انتقال: 33dBm
پشتیبانی از گزینه های فرکانس 800Mhz/1.4Ghz
فاصله 50 کيلومتري هوا به زمين
NLOS 1km-5km فاصله زمین به زمین
کنترل قدرت اتوماتیک
کنترل خودکار نقطه فرکانس
ارتباطات اترنت از طریق رابط J30
ارتباطات RS232 از طریق رابط J30
ابعاد و وزن: W: 273g/D:130*100*25 میلی مترmm
ضد اختلال: FHSS ((فریکونسی هاپینگ اسپرید اسپکترم)
FDM-6802PTM الگوریتم و مکانیسم خاص تیم IWAVE را برای دستیابی به عملکرد پرش فرکانس اتخاذ می کند.
در طول کار، FDM-6802PTM به صورت داخلی پیوند فعلی را بر اساس عواملی مانند RSRP قدرت سیگنال دریافت شده، نسبت سیگنال به سر و صدا SNR و نرخ خطا بیت SER محاسبه و ارزیابی می کند.اگه شرط قضاوتش برآورده بشه، آن را به انجام پرش فرکانس و انتخاب یک نقطه فرکانس بهینه از لیست.
اینکه آیا پرش فرکانس انجام می شود به حالت بی سیم بستگی دارد. اگر حالت بی سیم خوب باشد، پرش فرکانس تا زمانی که شرایط قضاوت برآورده نشود انجام نمی شود.
کاربردها:
پخش ویدیو و داده های اچ دی:تضمین لینک های ارتباطی پایدار و امن برای پخش ویدیو، تله متری و کنترل.
محیط های شبکه پویا:ایده آل برای محیط های بی سیم در حال تغییر سریع و با تقاضای بالا.
استفاده صنعتی و تاکتیکی:از برنامه های کاربردی در هواپیماهای بدون سرنشین، وسایل نقلیه مستقل و سایر سیستم های حیاتی که نیاز به ارتباطات قوی و دور برد دارند پشتیبانی می کند.
مشخصات
|
عمومی |
بدون سیم |
|||
|
تکنولوژی |
شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE |
ارتباطات |
1T1R |
|
|
پخش ویدیو |
انتقال ویدئوی HD 1080p، H.264/H.265 سازگار |
انتقال داده های IP |
پشتیبانی از انتقال داده بر اساس بسته های IP |
|
|
رمزگذاری |
ZUC/SNOW3G/AES ((128) لایه 2 اختیاری |
پیوند داده ها |
ارتباطات دوگانه کامل |
|
|
نرخ داده |
حداکثر 100 مگابایت در ثانیه ((Uplink و Downlink) |
نسبت بالا و پایین |
2D3U/3D2U/4D1U/1D4U |
|
|
محدوده |
UGV: 5-10KM زمین به زمین ((LOS)) |
زنجیره بازسازی خودکار |
ایجاد مجدد لینک خودکار پس از شکست لینک/بازگشت مجدد شبکه پس از شکست لینک |
|
|
ظرفیت |
64 گره |
حساسیت |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20MHZ |
-102دبلم |
|
قدرت انتقال |
۲ وات |
10MHZ |
-100 ديسيبل |
|
|
تاخیر |
تاخیر رابط هوا<30ms |
5MHZ |
-96دبلم |
|
|
تعدیل |
QPSK، 16QAM، 64QAM |
600MHZ |
20MHZ |
-102دبلم |
|
ضد مزاحمت |
پرش فرکانس و نوسان سازگاری |
10MHZ |
-100 ديسيبل |
|
|
پهنای باند |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96دبلم |
|
|
مصرف برق |
30 وات |
گزینه فرکانس |
||
|
قدرت ورودی |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
ابعاد |
86*120*24.2 میلی متر |
600Mhz |
634Mhz-674Mhz |
|
|
مکانیک |
||
|
دمای کار |
-20°C~+55°C |
|
|
ابعاد |
130*100*25mm ((آنتن شامل نمی شود)) |
|
|
وزن |
۲۷۳ گرم |
|
|
رابط ها |
||
|
RF |
2 × SMA |
|
|
اترنت |
1x اترنت |
|
|
COMUART |
پورت سریال 3x |
1. DEBUG پورت سریال |
|
قدرت |
ورودی 1xDC |
DC24V-27V |
|
رابط فرمان |
پیکربندی فرمان AT |
API/HTTP/UART برای پیکربندی فرمان AT |
|
مدیریت پیکربندی |
پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار مدیریت |
|
|
حالت کار |
حالت سرور TCP |
وقتی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است.
l هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند.
سرور lTCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP/مشتری، MQTT
|
|
نرخ بود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
پروتکل |
ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645, Pass-through mode |
|
|
مدیریت سیستم |
از تابع WATCHDOG پشتیبانی می کند، تمام استثنائات سطح سیستم را می توان شناسایی و به طور خودکار تنظیم مجدد کرد |
|
|
|
