| نام تجاری: | IWAVE |
| شماره مدل: | FDM-605PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

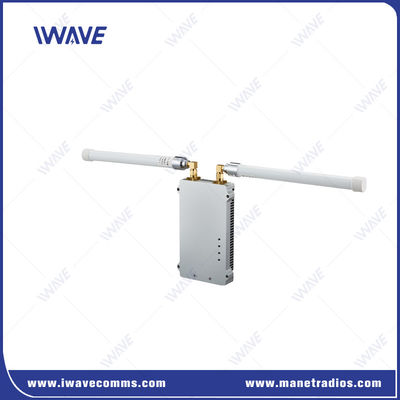

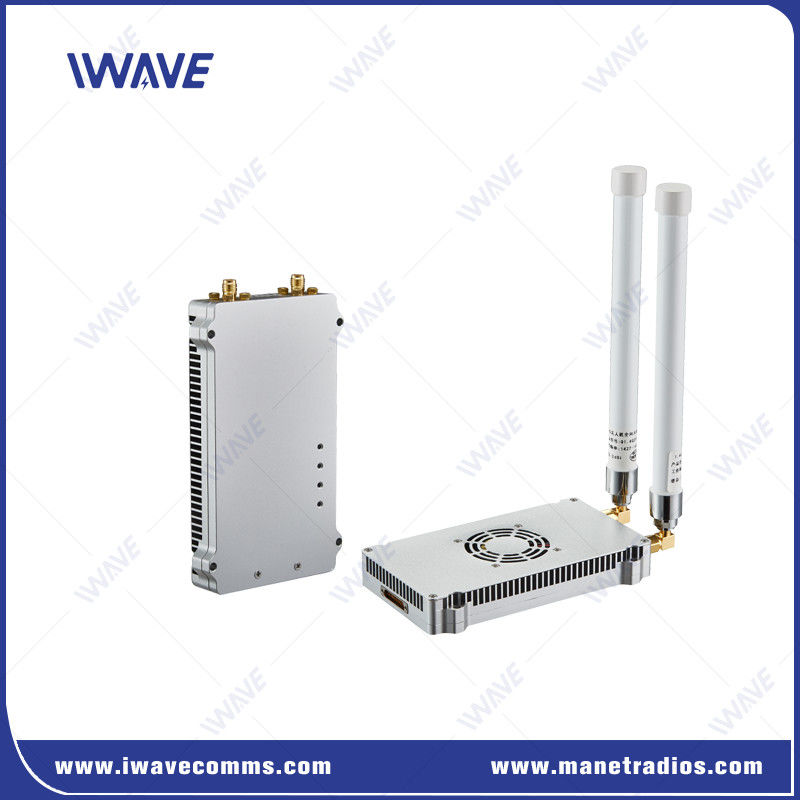

2 وات 2 * 2 MIMO IP پهن باند نقطه به لینک چند نقطه برای سیستم بدون سرنشین
توضیحات
FDM-605P TM یک صفحه شبکه پیشرفته است که برای برنامه های ویدیویی و داده های پایین فاصله طراحی شده است و عملکرد قوی را در محیط های چالش برانگیز غیر خط دید (NLOS) ارائه می دهد.ماشین آلات مخصوص حفاری بدون سرنشین، تراکتورها، جرثقیل ها و وسایل نقلیه، این راه حل ارتباطات یکپارچه را در مسافت های 1-5 کیلومتری در جنگل ها، زمین های خشن و محیط های شهری تضمین می کند.
ویژگی های کلیدی
|
تکنولوژی مزیت
کنترل قدرت اتوماتیک
قدرت انتقال هر گره به طور خودکار با توجه به کیفیت سیگنال تنظیم و کنترل می شود.
کنترل نقطه فرکانس خودکار
پس از بوت کردن، قبل از آخرین خاموش شدن، سعی می کند با نقاط فرکانس ذخیره شده شبکه شود. اگر نقاط فرکانس ذخیره شده برای انتشار شبکه مناسب نیستند،به طور خودکار سعی می کند از نقاط فرکانس های دیگر برای استفاده از شبکه استفاده کند..
کاربردها:
ماشین آلات صنعتی بدون سرنشین
امکان نظارت ویدئویی در زمان واقعی و انتقال داده برای حفاری ها، تراکتورها، جرثقیل ها و وسایل نقلیه را فراهم می کند، بهبود بهره وری عملیاتی و ایمنی.
انتقال بی سیم در محیط های دشوار
طراحی شده برای عملیات NLOS در مناطقی با موانع متراکم یا شرایط سخت.
شبکه های خصوصی حیاتی
ایده آل برای ایجاد ارتباطات امن در عملیات های صنعتی و تاکتیکی، تضمین جریان پیوسته داده.
کنترل و نظارت از راه دور
اتصال دوربرد، امن و با سرعت بالا را فراهم می کند و عملیات و نظارت از راه دور را امکان پذیر می کند.
پهنای باند بالا:به طور موثر با کمال تاخیر ارتباط ویدیویی و داده را مدیریت می کند.
ضد تداخل:FHSS پیشرفته و مدولاسیون انطباقی عملکرد بدون وقفه را در محیط های RF چالش برانگیز تضمین می کند.
پلگ و پلی:استفاده از آن را با پیکربندی خودکار و شبکه های پویا ساده می کند.
با دوام و انعطاف پذیر:رابط پلاگین هواپیمایی J30 و گزینه های ارتباطی متعدد آن را برای کاربردهای مختلف مقاوم مناسب می کند.
مشخصات
|
عمومی |
مکانیک |
||
| تکنولوژی | بی سیم مبتنی بر تکنولوژی دسترسی TD-LTE | درجه حرارت | -20+55 |
| رمزگذاری | ZUC/SNOW3G/AES (128/256) رمزگذاری لایه 2 اختیاری | ابعاد | 116*70*17 میلی متر |
| نرخ تاریخ | 30Mbps | وزن | 100 گرم |
| حساسیت | -103دبلم | ||
| محدوده | 50 کیلومتر (از هوا به زمین) | مواد | آلومینیوم آنودیزه نقره ای |
| حالت | نقطه به چند نقطه | نصب | در داخل |
| MIMO | 2x2 MIMO |
قدرت |
|
| تعدیل | QPSK، 16QAM، 64QAM | ||
| قدرت RF | ۳۳ دی بی ام | ولتاژ | 12 ولت DC |
| تاخیر (Latency) | از انتها به انتها: 60ms-80ms | مصرف برق | 11 وات |
| ضد جام | به طور خودکار پرش فرکانس | ||
|
فرکانس |
رابط ها |
||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | RF | 2 × SMA |
| 800Mhz | 806 تا 826 مگاهرتز | اترنت | 1xJ30 |
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||
| ورودی قدرت | 1xJ30 | ||
| داده های TTL | 1xJ30 | ||
| عیب یابی | 1xJ30 | ||
|
COMUART |
|
| سطح برق | 3.3 ولت و سازگار با 2.85 ولت |
| داده های کنترل | RS232 |
| نرخ بود | 115200bps |
| حالت انتقال | حالت عبور |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال فرا می رسد، داده های کنترل در اولویت منتقل می شوند. |
| يادداشت: 1. داده های ارسال و دریافت در شبکه پخش می شود. پس از شبکه موفق، هر واحد FDM-605P TM می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. |
|
|
حساسیت |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
