| نام تجاری: | IWAVE |
| شماره مدل: | FDM-605PTM |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
NLOS سیستم انتقال داده های ویدیویی و کنترل برای حفاری های بدون سرنشین
توضیحات

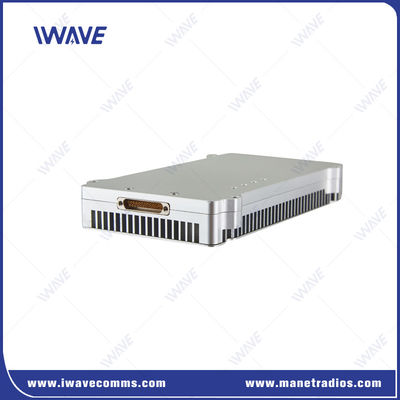

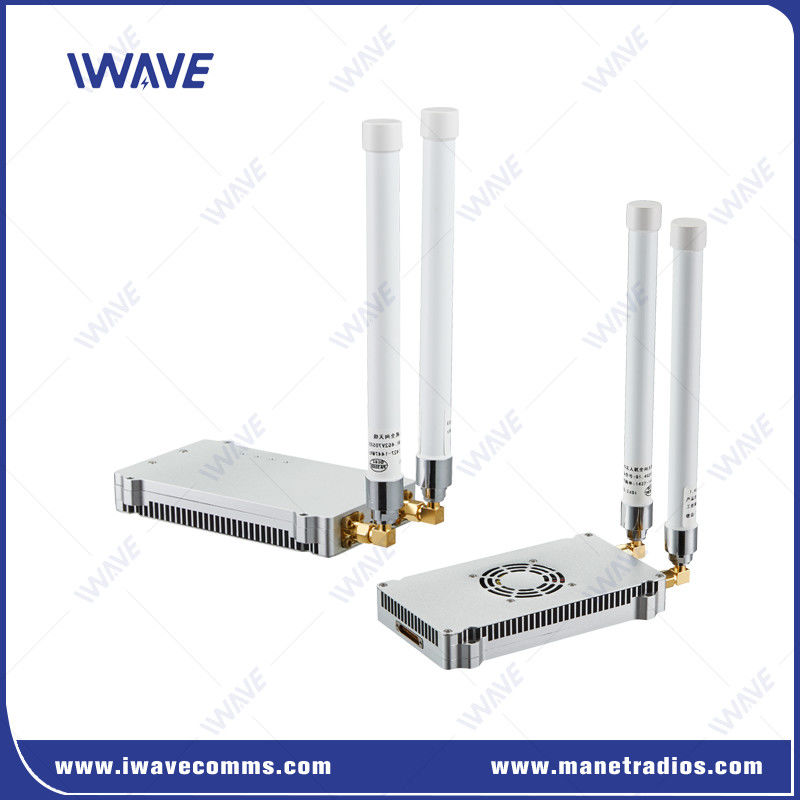

FDM-605P TM یک صفحه شبکه پیشرفته است که برای برنامه های ویدیویی و داده های پایین فاصله طراحی شده است و عملکرد قوی را در محیط های چالش برانگیز غیر خط دید (NLOS) ارائه می دهد.ماشین آلات مخصوص حفاری بدون سرنشین، تراکتورها، جرثقیل ها و وسایل نقلیه، این راه حل ارتباطات یکپارچه را در مسافت های 1-5 کیلومتری در جنگل ها، زمین های خشن و محیط های شهری تضمین می کند.
ویژگی های کلیدی
|
 |
اتصال نقطه به چند نقطه
از چند فرستنده هوايي پشتیبانی ميکنهویدیوی اچ دیوداده های TTLبه یک گیرنده ی زمینی واحد، که نظارت و کنترل متمرکز را تضمین می کند.
بهینه سازی شده برای محیط NLOS
در سناریوهای ارتباطی معلول، از جمله جنگل های متراکم، زمین های خشن و محیط های پیچیده شهری، برجسته است.
تکنولوژی MIMO آنتن هوشمند
فراهم می کندانتقال ویدیوی HD در زمان واقعیواتصال پهن باند اترنتبا نرخ داده30 مگابايت در ثانیه.
طراحی سبک و جمع و جور
وزنش فقط150 گرم، برای ادغام در ماشین آلات بدون سرنشین که در آن بهره وری وزن بسیار مهم است، ایده آل است.
گزینه های ارتباطی امن
در دسترس در5Wو10Wنسخه های قدرت، که امکانارتباطات رمزگذاری شدهدرمحیط های RF پیچیده.
درخواست
ارتباطات فاصله طولانی نقطه به نقطه متعدد
نظارت بر گشت های خطوط برق و هیدرولوژیک
ارتباطات اضطراری برای آتش نشانی، دفاع مرزی و نظامی
ارتباطات دریایی، میدان نفتی دیجیتال، تشکیل ناوگان
مشخصات
|
عمومی |
مکانیک |
||
| تکنولوژی | بی سیم مبتنی بر تکنولوژی دسترسی TD-LTE | درجه حرارت | -20+55°C |
| رمزگذاری | ZUC/SNOW3G/AES (128/256) رمزگذاری لایه 2 اختیاری | ابعاد | 116*70*17 میلی متر |
| نرخ تاریخ | 30Mbps | وزن | 100 گرم |
| حساسیت | -103دبلم | ||
| محدوده | 50 کیلومتر (از هوا به زمین) | مواد | آلومینیوم آنودیزه نقره ای |
| حالت | نقطه به چند نقطه | نصب | در داخل |
| MIMO | 2x2 MIMO |
قدرت |
|
| تعدیل | QPSK، 16QAM، 64QAM | ||
| قدرت RF | ۳۳ دی بی ام | ولتاژ | 12 ولت DC |
| تاخیر (Latency) | از انتها به انتها: 60ms-80ms | مصرف برق | 11 وات |
| ضد جام | به طور خودکار پرش فرکانس | ||
|
فرکانس |
رابط ها |
||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | RF | 2 × SMA |
| 800Mhz | 806 تا 826 مگاهرتز | اترنت | 1xJ30 |
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||
| ورودی قدرت | 1xJ30 | ||
| داده های TTL | 1xJ30 | ||
| عیب یابی | 1xJ30 | ||
|
COMUART |
|
| سطح برق | 3.3 ولت و سازگار با 2.85 ولت |
| داده های کنترل | RS232 |
| نرخ بود | 115200bps |
| حالت انتقال | حالت عبور |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال فرا می رسد، داده های کنترل در اولویت منتقل می شوند. |
| يادداشت: 1. داده های ارسال و دریافت در شبکه پخش می شود. پس از شبکه موفق، هر واحد FDM-605P TM می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. |
|
|
حساسیت |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
|
|
